TPS8268x 器件是一款完整的直流/直流降壓電源，針對小型 solution size 的 solution size。封裝中包括開關穩壓器、電感器和輸入/輸出 電容器。集成所有無源元件可實現僅 6.7 毫米 ^2^ .

TPS8268x 基于經過優化的高頻同步降壓直流/直流轉換器 適用于電池供電的便攜式應用，其中高負載電流和非常小的解決方案尺寸 和 height 是必需的。TPS8268x 針對高效率和低輸出電壓進行了優化 紋波并支持高達 1600mA 的負載電流。在 2.5V 至 5.5V 的輸入電壓范圍內， 該器件支持由鋰離子電池以及 5V 和 3.3V 電源軌供電的應用。
*附件：tps8268090.pdf

TPS8268x 以 5.5MHz 的開關頻率運行，具有擴頻功能。 對于噪聲敏感型應用，這提供了較低的噪聲調節輸出以及低 輸入端的噪聲。該器件支持固定輸出電壓，無需外部反饋 網絡。

這些特性與高 PSRR 和 AC 負載調節性能相結合，使 器件適合替代線性穩壓器，以獲得更好的功率轉換效率 相同的大小。

TPS8268x 采用緊湊（2.3mm × 2.9mm）和扁平 BGA 封裝 適合通過標準表面貼裝設備進行自動組裝。

特性

• 寬 V在范圍從 2.5V 到 5.5V
• 總解決方案尺寸 < 6.7 mm^2^
• 亞 1 mm 高度解決方案
• ±1.5% 直流電壓精度
• 高達 1600mA 的負載電流
• 效率高達 90%
• 固定輸出電壓：
  • TPS8268180：1.80V
  • TPS8268150：1.50V
  • TPS8268120：1.20V
  • TPS8268105：1.05V
  • TPS8268090：0.90V
• 通過擴頻 PWM 頻率
  抖動實現低 EMI
• 同類最佳負載和線路瞬態響應
• 內部軟啟動
• 電流過載和熱關斷保護

參數

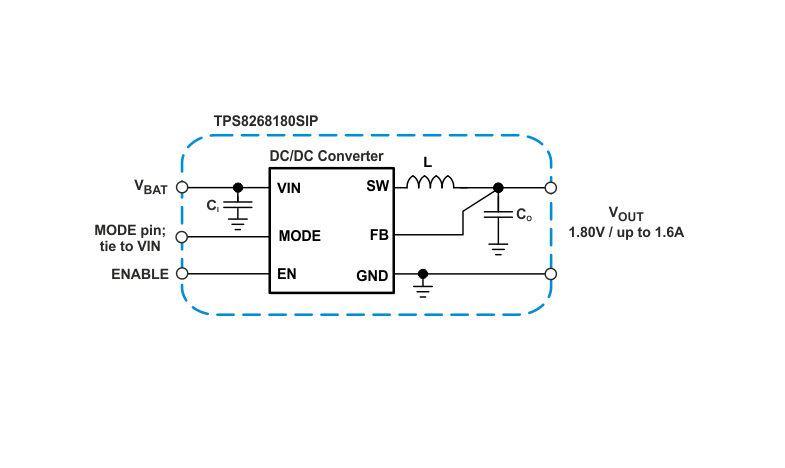

方框圖

1. 產品概述

• ?產品系列?：TPS8268x
• ?型號?：TPS8268090
• ?類型?：1600mA高效MicroSiP?降壓轉換器模塊
• ?封裝?：9引腳μSiP封裝，尺寸為2.3mm x 2.9mm x 1.0mm
• ?應用領域?：適用于光學模塊、手機、智能手機、固態硬盤驅動器以及空間受限的應用

2. 主要特性

• ?高效率?：最高可達90%
• ?寬輸入電壓范圍?：2.5V至5.5V
• ?固定輸出電壓?：0.90V
• ?高負載電流能力?：支持高達1600mA的負載電流
• ?低輸出電壓紋波?：提供低噪聲輸出
• ?小型解決方案?：總解決方案尺寸小于6.7mm2
• ?保護功能?：包括過流保護、熱關斷和欠壓鎖定（UVLO）

3. 電氣特性

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電壓?：0.90V（固定）
• ?輸出電流?：峰值可達1600mA
• ?開關頻率?：5.5MHz（帶擴頻功能）
• ?靜態電流?：在關機模式下低至0.5μA
• ?熱關斷溫度?：約140°C

4. 功能描述

• ?擴頻功能?：通過擴頻降低電磁干擾（EMI）
• ?軟啟動?：限制啟動時的涌入電流，保護輸入電源
• ?UVLO?：防止在低輸入電壓下誤操作
• ?過流保護?：在重載或短路條件下保護設備
• ?熱關斷?：防止結溫過高導致的損壞
• ?MODE引腳?：必須連接到輸入電壓VIN，不能懸空

5. 應用與實現

• ?典型應用?：提供詳細的應用電路圖和設計指南
• ?設計要求?：包括輸入和輸出電容的選擇、布局和散熱考慮
• ?性能曲線?：提供效率、輸出電壓、負載調節等關鍵性能曲線

6. 布局與散熱

• ?布局指南?：推薦使用寬銅跡線進行電源連接，利用GND平面進行散熱
• ?散熱設計?：通過PCB布局優化散熱性能，避免局部溫度過高

7. 文檔與支持

• ?相關技術文檔?：包括數據手冊、應用報告和參考設計
• ?社區資源?：可通過TI E2E?在線社區獲取技術支持和討論
• ?設計工具?：提供WEBENCH? Power Designer工具，支持快速設計和優化

8. 封裝與訂購信息

• ?封裝類型?：9引腳μSiP封裝
• ?訂購信息?：提供RoHS合規和綠色封裝選項，具體見數據表封裝選項附錄

TPS8268090是一款高性能、高效率的降壓轉換器模塊，適用于需要高負載電流和小型解決方案的應用場景。
