概述
ADF41513 是一款超低噪聲頻率合成器，可用于在無線接收器和變送器的升頻轉換和降頻轉換部分實施高達 26.5 GHz 的本地振蕩器 (LO)。

ADF41513 的設計基于高性能硅鍺 (SiGe) 雙極互補金屬氧化物半導體 (BiCMOS) 工藝，可實現 ?234 dBc/Hz 的歸一化相位本底噪聲。相位頻率檢波器 (PFD) 的工作頻率高達 250 MHz（整數 N 模式）/125 MHz（小數 N 模式），可實現更高的相位噪聲和雜散性能。使用 49 位分值時，可變模數 Δ-Σ 調制器可以實現極精細的分辨率。ADF41513 可用作整數 N 鎖相環 (PLL) 或小數 N PLL，可使用固定模數以實現亞赫茲頻率分辨率或使用可變模數以實現亞赫茲精確頻率分辨率。

頻率合成器與外部環路濾波器和壓控振蕩器 (VCO) 配合使用可實現完整的 PLL。26.5 GHz 帶寬意味著不再需要倍頻器或分頻器級，從而簡化了系統架構并降低了成本。ADF41513 采用緊湊式 24 引腳 4 mm × 4 mm LFCSP 封裝。
數據表：*附件：ADF41513 26.5GHz整數N 小數N PLL頻率合成器技術手冊.pdf

應用

• 測試設備和儀器儀表
• 無線基礎設施
• 微波點對點和多點無線電
• VSAT 無線電

特性

• 1 GHz 至 26.5 GHz 帶寬
• 超低噪聲 PLL
• 整數 N：?234 dBc/Hz，小數N：?231 dBc/Hz
• 最大高 PFD 頻率
• 整數 N：250 MHz，小數N：125 MHz
• 25 位固定/49 位可變小數模數
• 單端參考輸入
• 3.3 V 電源，3.3 V 電荷泵
• 集成 1.8 V 邏輯能力
• 相位再同步
• 可編程電荷泵電流：16× 范圍
• 數字鎖定檢測
• 3 線串行接口，具有寄存器回讀選項
• 硬件和軟件關斷模式

框圖

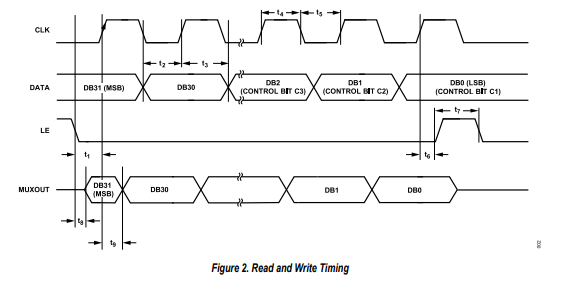

時序圖

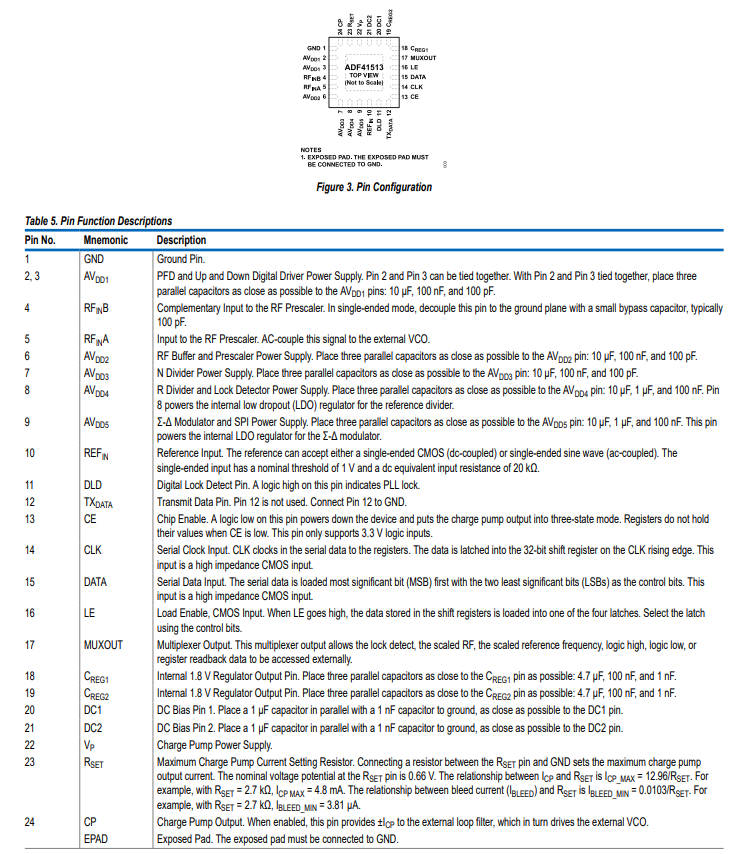

引腳配置描述

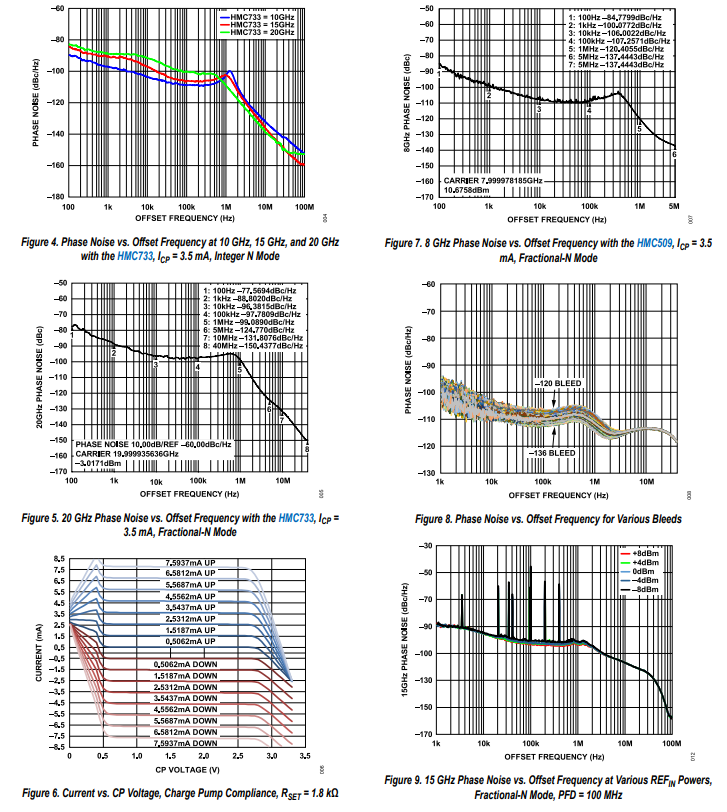

典型性能特征

工作原理

參考輸入

參考輸入級如圖14所示。該參考輸入接受交流耦合的單端信號。在掉電期間，此電路保持工作狀態，并從**AV_{DD}**汲取相同電流；在無參考連接時，**AV_{DD}**下降約600 μA。

圖14. 參考輸入級

射頻輸入級

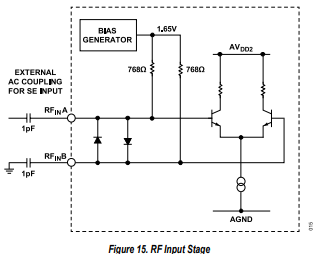

射頻輸入級如圖15所示。兩級限幅放大器（CML）為預分頻器提供所需的時鐘電平。射頻**V_{IN+}和射頻V_{IN-}**輸入包含隔直電容，以隔離來自輸入信號的1.65V偏置電平。

圖15. 射頻輸入級

N分頻器和R計數器

N分頻器用于將射頻輸入信號分頻至鑒頻鑒相器（PFD）頻率（f_{PFD}）。

其中：

• **REF_{IN}**是參考輸入頻率。
• D是**REF_{IN}**倍頻位（0或1）。
• R是5位二進制可編程參考計數器的預設分頻比（1至32）。
• T是**REF_{IN}**二分頻位（0或1）。

N分頻器值由Σ-Δ調制器生成。N分頻器包含兩個可選調制器。一個調制器的模數固定為$2^{25}$（見圖16），另一個的模數可變，最高可達49位（見圖17）。寄存器0的第28位用于選擇調制器。

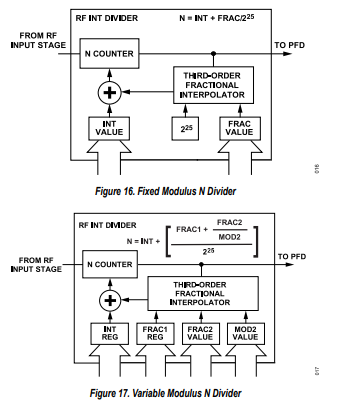

圖16. 固定模數N分頻器
圖17. 可變模數N分頻器

25位固定模數（寄存器0，位28 = 0）

對于25位固定模數，射頻壓控振蕩器（VCO）頻率（RF_{OUT}）公式為：

其中：

• **RF_{OUT}**是射頻VCO頻率。
• INT是寄存器0中16位整數值（在整數N模式下，對于4/5預分頻器，INT為20至511；對于8/9預分頻器，INT為64至1023；在分數N模式下，對于4/5預分頻器，INT為23至511；對于8/9預分頻器，INT為75至1023）。
• FRAC是25位小數位（由寄存器1中的FRAC1設置）。
•

最小射頻輸出分辨率為$2^{25}×f_{PFD}。例如，若f_{PFD}$ = 100 MHz，最小分辨率為2.98 Hz。

默認情況下，由于架構Σ-Δ調制器的存在，會有一個固定的（f_{PFD}/$2^{25}$）偏移量從編程輸出頻率中減去（有關此偏移量的更多信息，請參見輔助SPI寄存器，寄存器1，位24）。

可變模數（R0，DB28 = 1）

對于可變模數，射頻VCO頻率（RF_{OUT}）公式為：
