HMC4069LP4E 2.9GHz整數N分頻頻率合成器技術手冊
概述
HMC4069LP4E是一款整數N分頻頻率合成器，將10至1300MHz的數字鑒頻鑒相器與10至2900MHz 5位頻率計數器組合在一起。它適合低相位噪聲頻率合成器應用。
該器件將高工作頻率和超低相位噪底結合在一起，能夠提供具有很寬環路帶寬的合成器和低分頻數，從而實現快速開關和極低相位噪聲。與差分環路放大器結合使用時，HMC4069LP4E可以生成輸出電壓，用于鎖相VCO為參考振蕩器。
該器件采用24引腳、4 x 4mm無引腳QFN表面貼裝封裝，帶有裸露接地焊盤以改善RF和散熱性能。
數據表：*附件：HMC4069LP4E 2.9GHz整數N分頻頻率合成器技術手冊.pdf
應用
特性
- 超低SSB相位噪底： -151dBc/Hz（10kHz偏置時，100MHz）
- 集成輸出電阻
- 改善輸入靈敏度
- 鎖定檢測和反相功能
- 24引腳4 x 4mm SMT封裝
邏輯圖

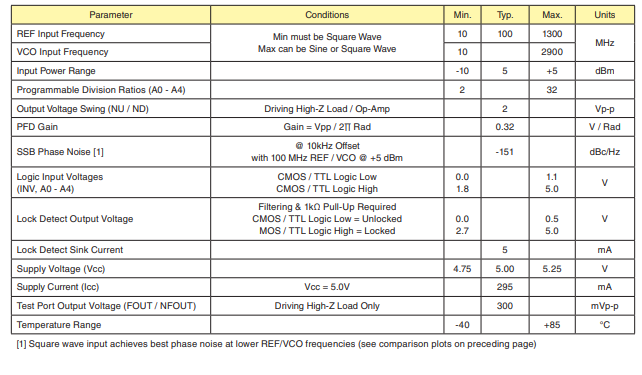

電氣規格

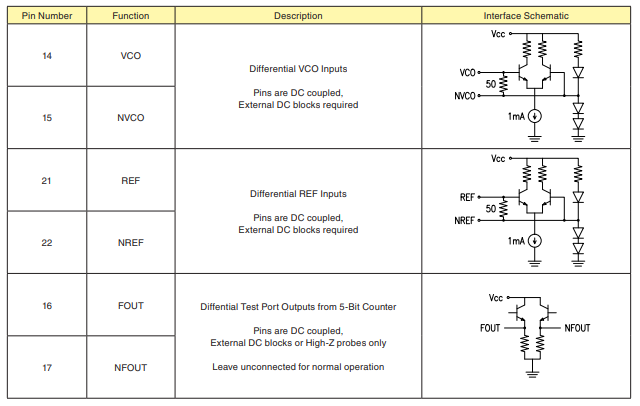

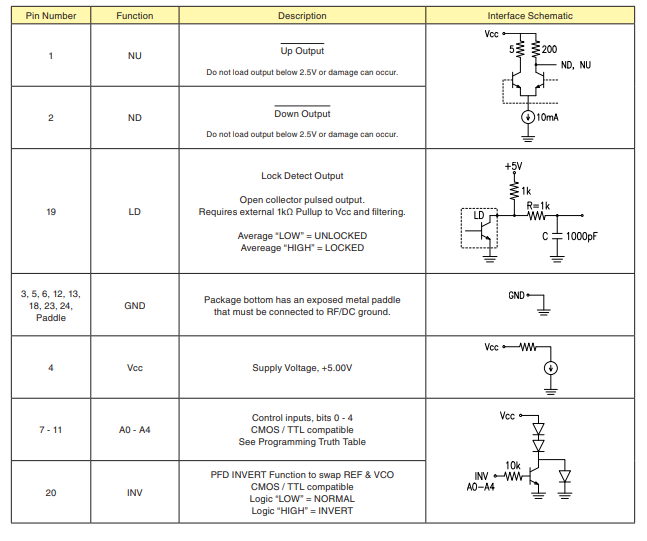

引腳配置描述
典型環路濾波器

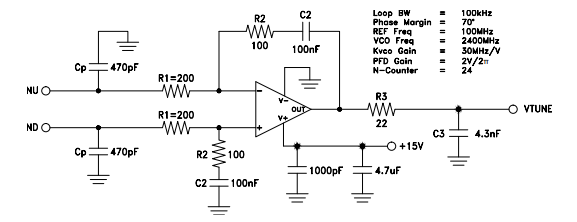

為將ND和NU脈沖積分成可用的調諧電壓，以驅動鎖相環（PLL）中的振蕩器，需要一個差分運算放大器環路濾波器。環路濾波器綜合設計可使用多種仿真工具來完成。以下是根據列出的PLL參數（如環路帶寬等）設計的三階濾波器示例。

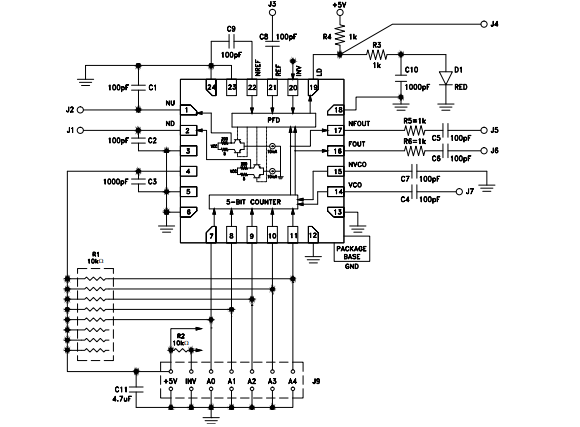

評估印刷電路板（PCB）電路
