在工業自動化、電力智能設備等領域，傳統歐美芯片長期占據主導地位。瑞芯微推出的RK3506J以及RK3562J工業級處理器，以“性價比+多核異構+工業級設計”為核心競爭力，直面工業場景對實時性、可靠性的嚴苛需求。米爾電子基于該系列芯片打造的開發板（MYD-YR3506J & MYD-YR3562J）憑借工業級的寬溫運行、豐富的高速接口、多種外設資源，成為國產工業芯片落地的重要載體。本期視頻與非網就帶大家來了解這兩款產品。

MYD-YR3506J

先來看RK3506開發板，以底板+核心板的結構，底板都是一些外設接口資源，核心板是基于RK3506J打造的模組，通過驗證后可直接在產品中應用。

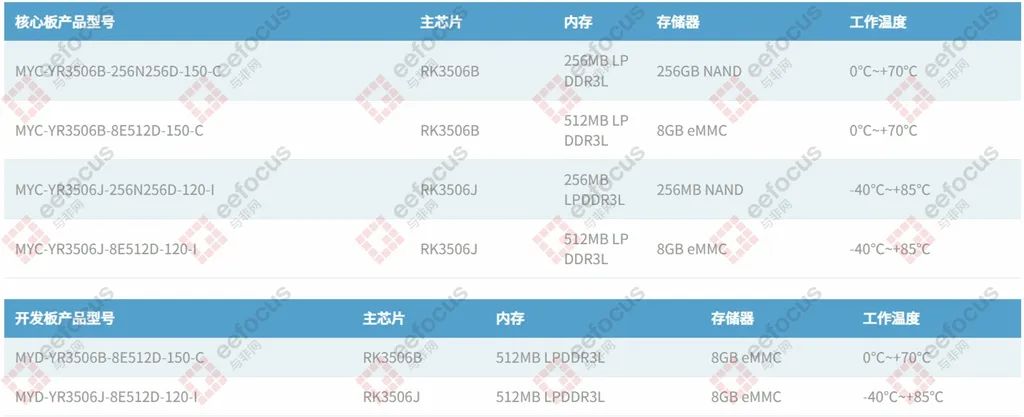

具體來看，我這款開發板型號是基于瑞芯微RK3506J，512MB的內存和8GB的存儲，支持工業級寬溫度，此外它還有一款商業級的開發板RK3506B。相應的核心板也分為工業級和商業級版本，此外更進一步，核心板在不同版本之間還有不同內存和存儲選擇，靈活性更強，適合更細分的用戶選型。

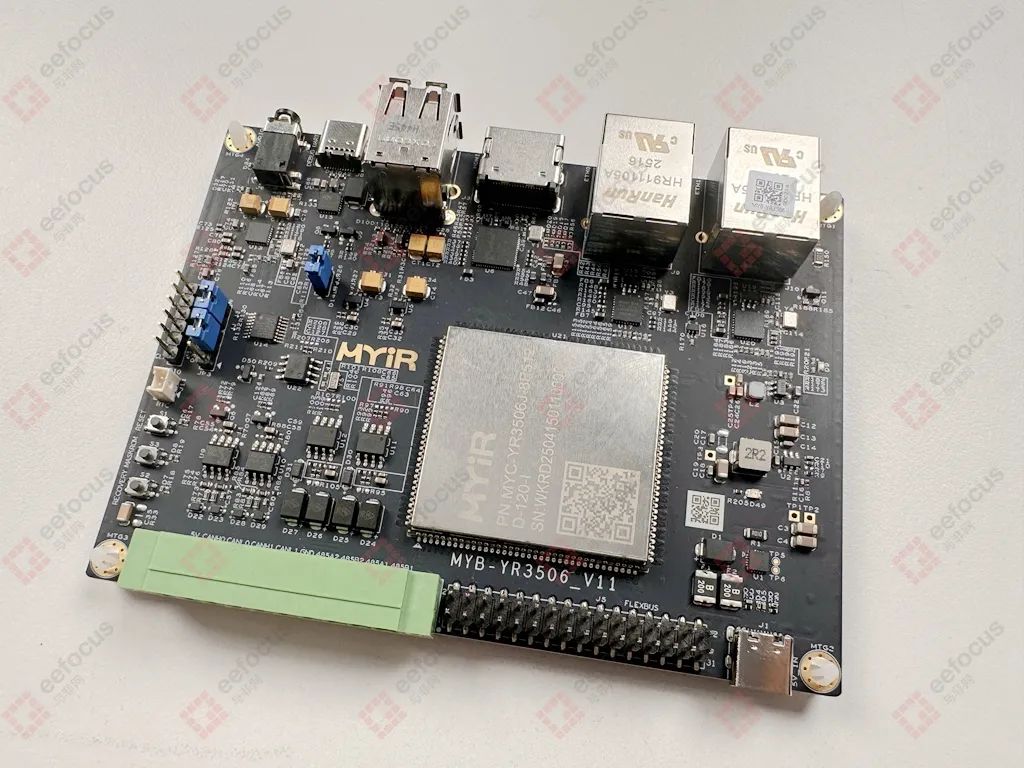

實際來看看我手里這個版本的板子上的一些外設資源和芯片。

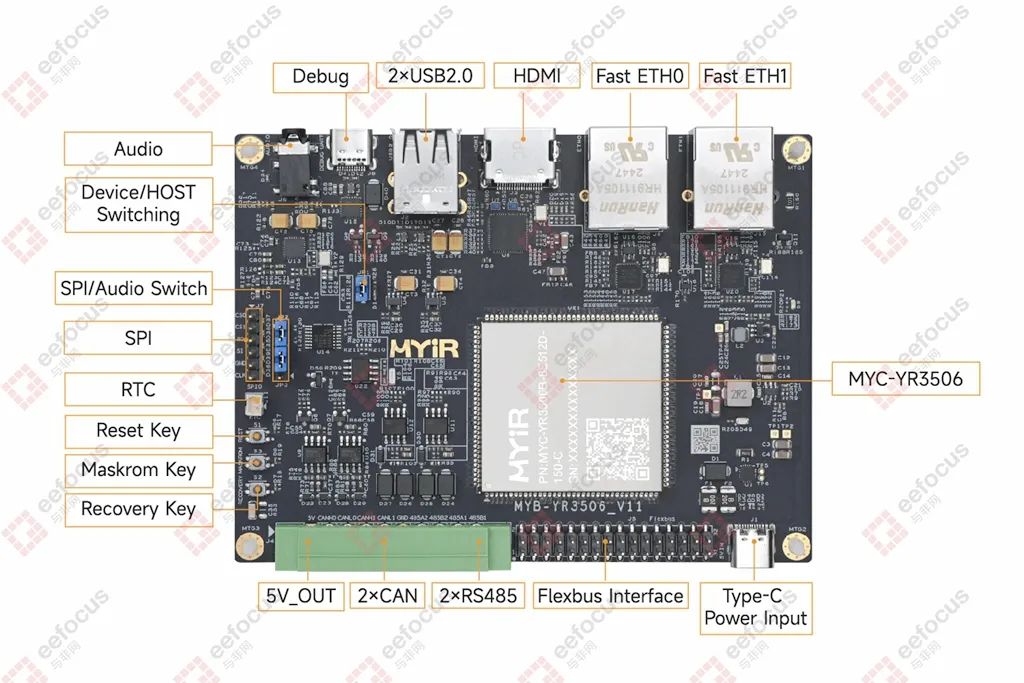

首先這個顯眼的鳳凰端子包含了兩路CAN通訊接口和兩路RS485接口，旁邊有16bit的Flexbus通訊接口以及USB-C供電接口。

開發板另一側包含了3個機械按鍵，RTC接口，SPI通信接口，SPI&音頻的跳帽選擇接口以及一個USB Device/HOST的跳帽選擇接口。

其它的接口還包括兩路百兆以太網接口，一個HDMI接口，2個USB2.0接口，一個USB-C的調試接口以及一個3.5mm的音頻接口。

除了外設資源，再來看下板子上的一些主要芯片，核心是瑞芯微的RK3506J，一款工業級入門級SoC。

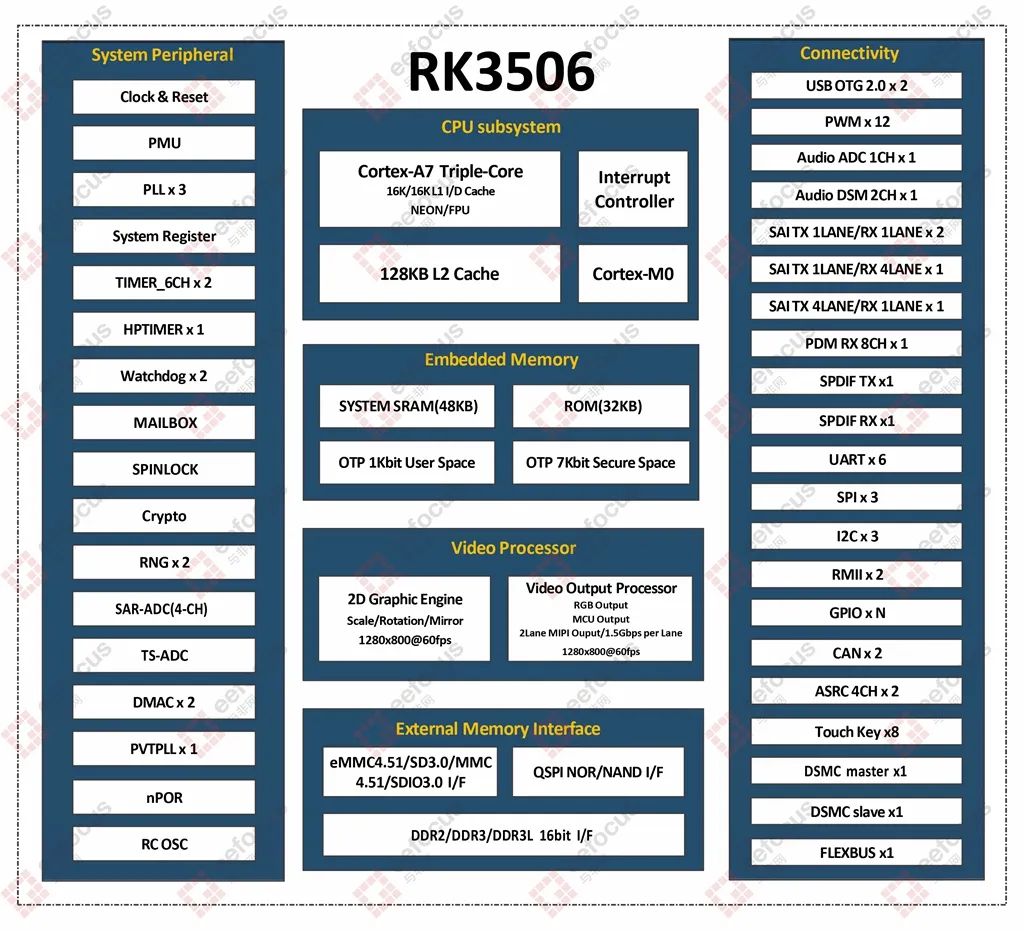

RK3506J集成了3個Cortex-A7和一個Cortex-M0，具備2D圖形引擎，支持MIPI DSI等多種顯示接口。外設接口豐富，包含DSMC（Localbus）、FLEXBUS、雙百兆以太網、USB2.0、CAN、I2C、SPI、UART等。

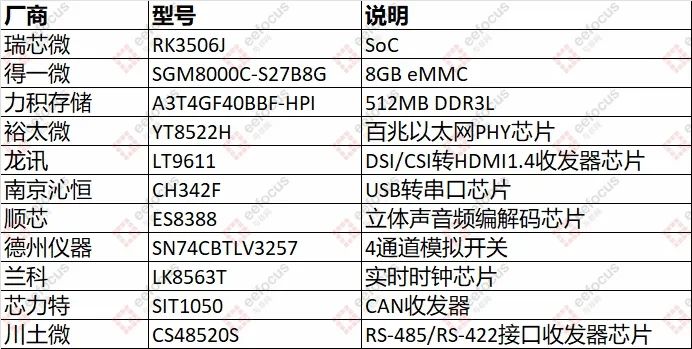

其余的芯片包含得一微的8GB eMMC，力積存儲的512MB DDR3L，裕太微的百兆以太網PHY芯片，龍訊的MIPI DSI/CSI轉HDMI1.4的收發器芯片，沁恒微電子的USB轉串口芯片，順芯的立體聲音頻編解碼芯片，德州儀器的4通道模擬開關，蘭科的實時時鐘芯片，芯力特的CAN收發器，川土微的RS485接口的收發器芯片等，涉及到的芯片具體型號可以參考下表。

以上差不多這就是這個板子上的一些外設接口和芯片，看下來國產芯含量極高，但是可能有些用戶會覺得是太過入門級的產品，性能或者外設資源上達不到自己想要的需求。早考慮到這點了，所以與非網還準備了一款更高級的基于瑞芯微RK3562J的開發板。

MYD-YR3562J

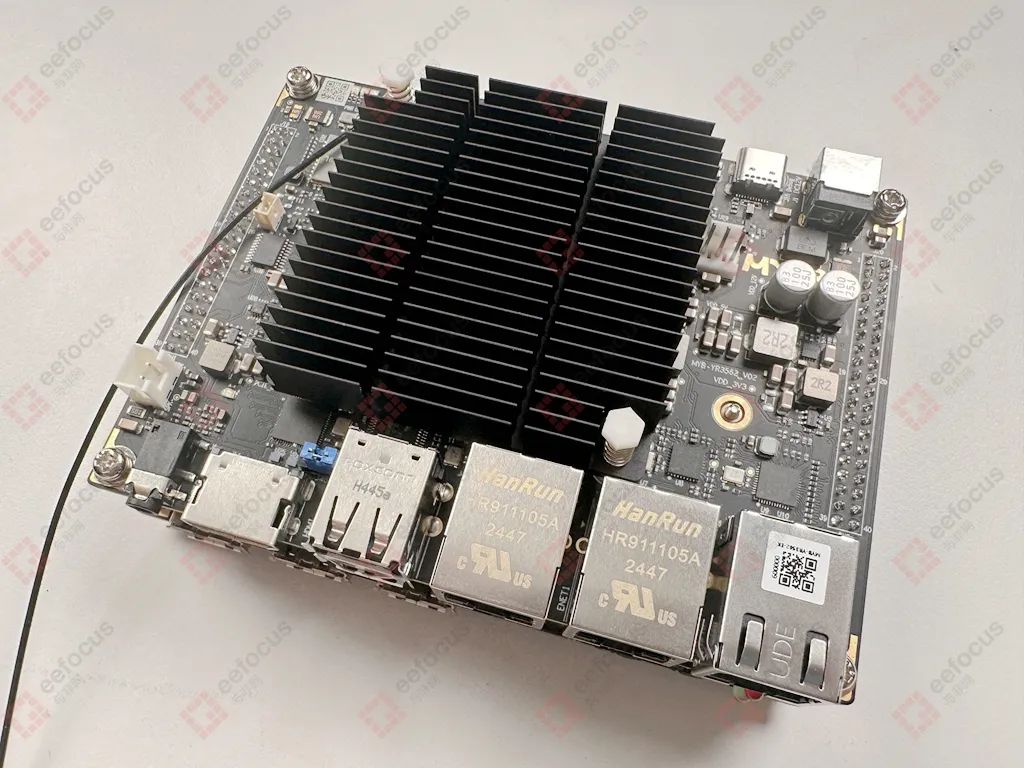

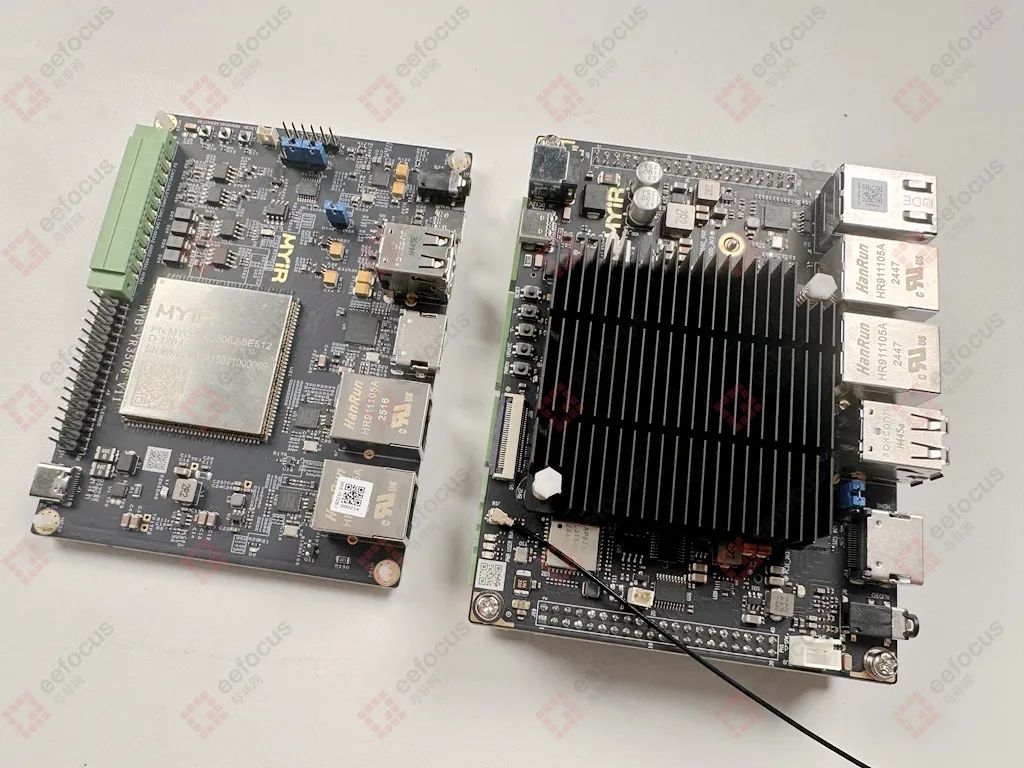

MYD-YR3562J分為核心板以及兩個擴展板，核心板基于瑞芯微RK3562J處理器打造，兩個擴展板則擴展了更多的外設接口，方便工程師調試或者直接基于開發板做原型開發。

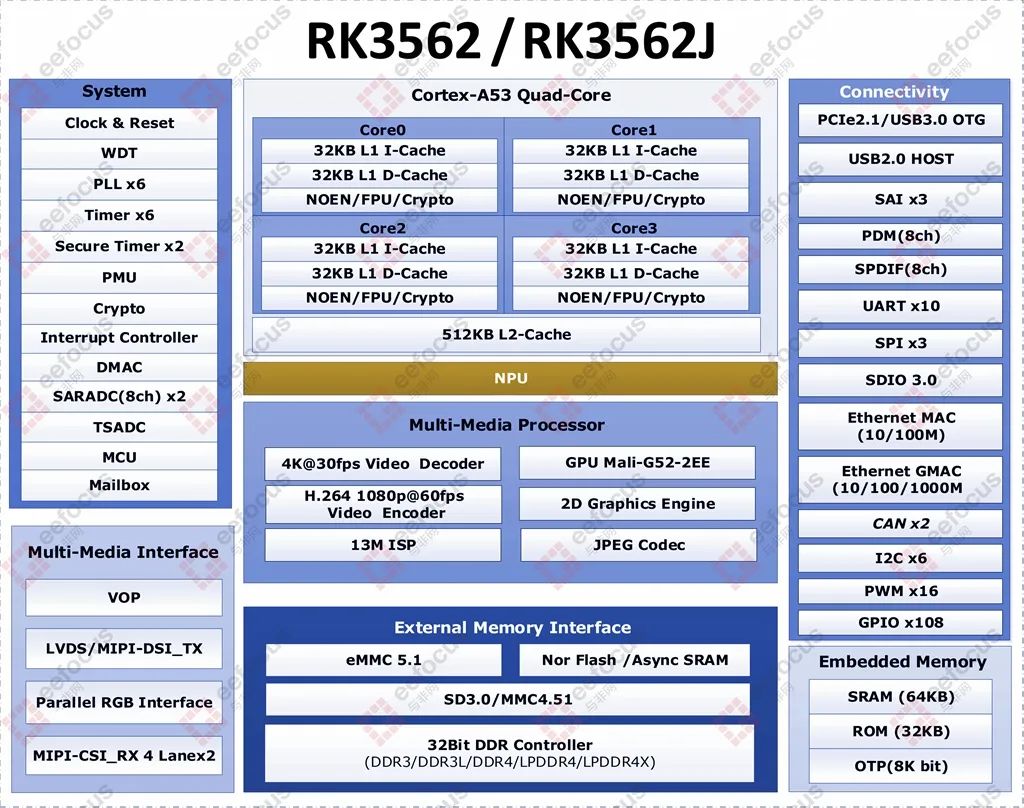

單從SoC來說，RK3562J基于4核心的 Cortex-A53+Cortex-M0，同時還集成Mali-G52 GPU以及1 TOPS算力的NPU，所以相比RK3506J的開發板來說性能更強，適合中高負載任務（如AI推理<人臉識別、目標檢測>、多媒體處理）；而RK3506J的A7架構更側重低功耗與實時控制。

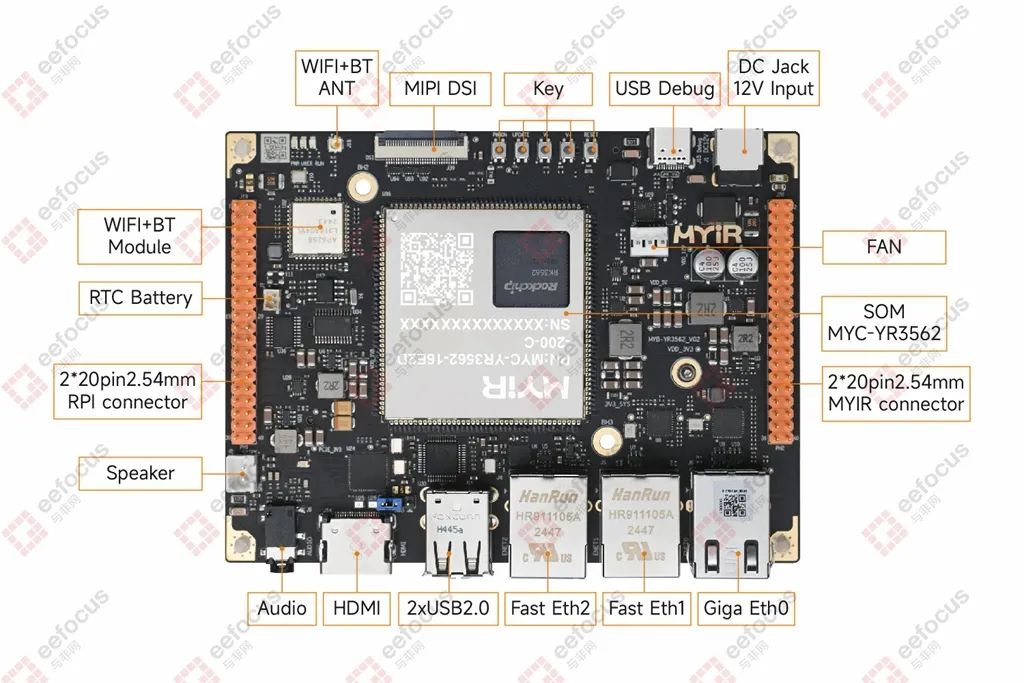

除了性能上的提升，MYD-YR3562J開發板的外設接口資源也更豐富，比如增加了一個千兆的以太網口，WiFi/藍牙模塊以及更多外設擴展接口的底板。

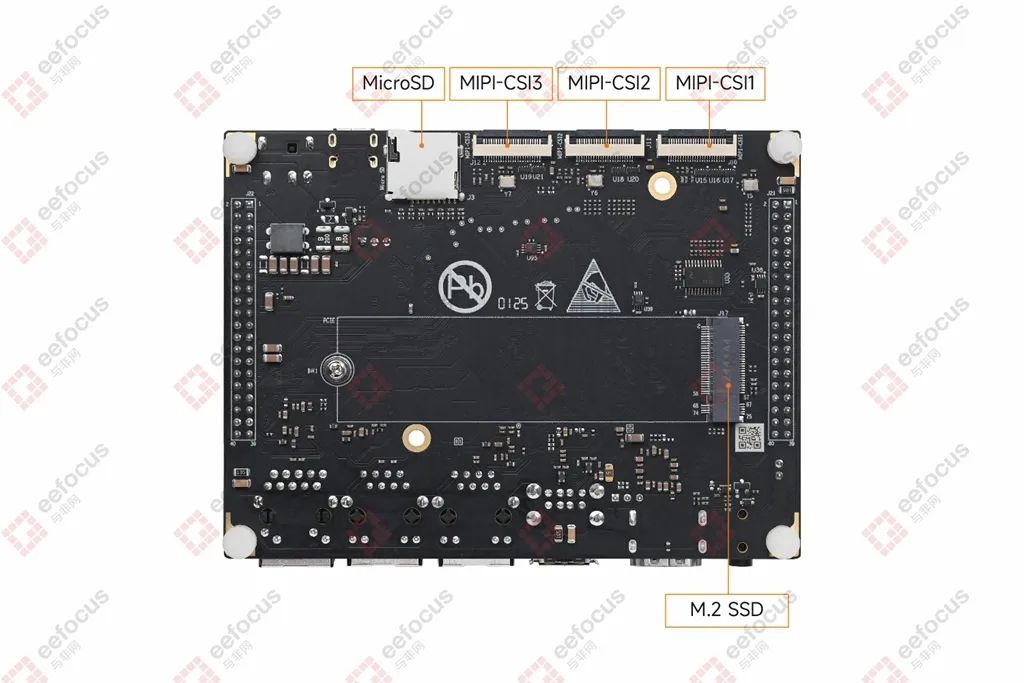

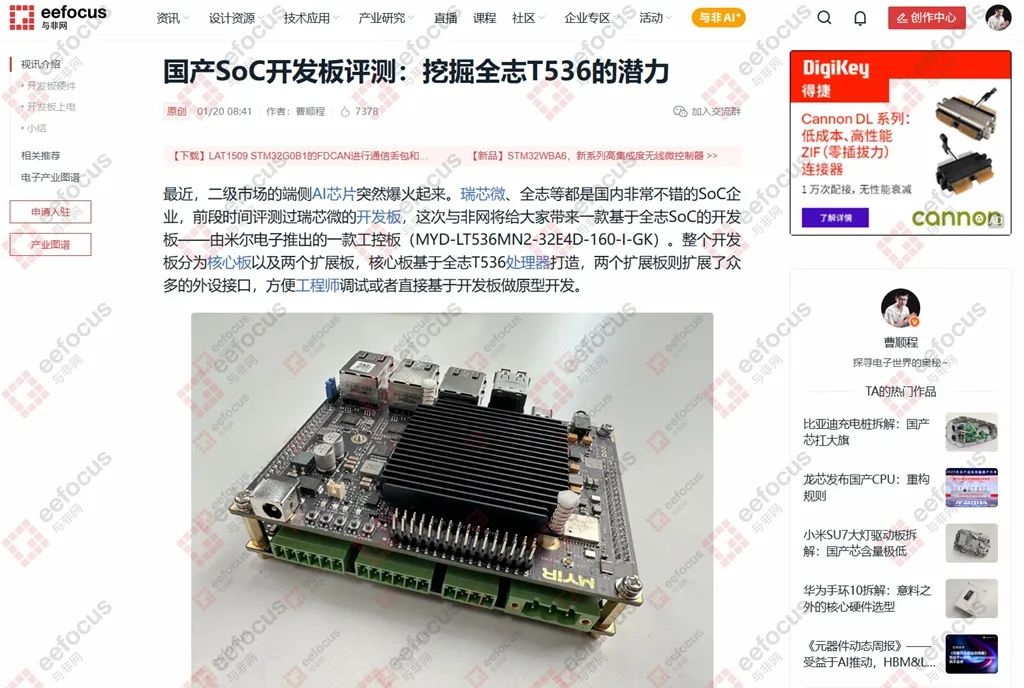

而增加的底板更是擴展了更多的USB等接口，這個底板基本上和之前評測過的全志的T536開發板類似，就不重復介紹了，有興趣的小伙伴可以去看看那個板子。

上電使用

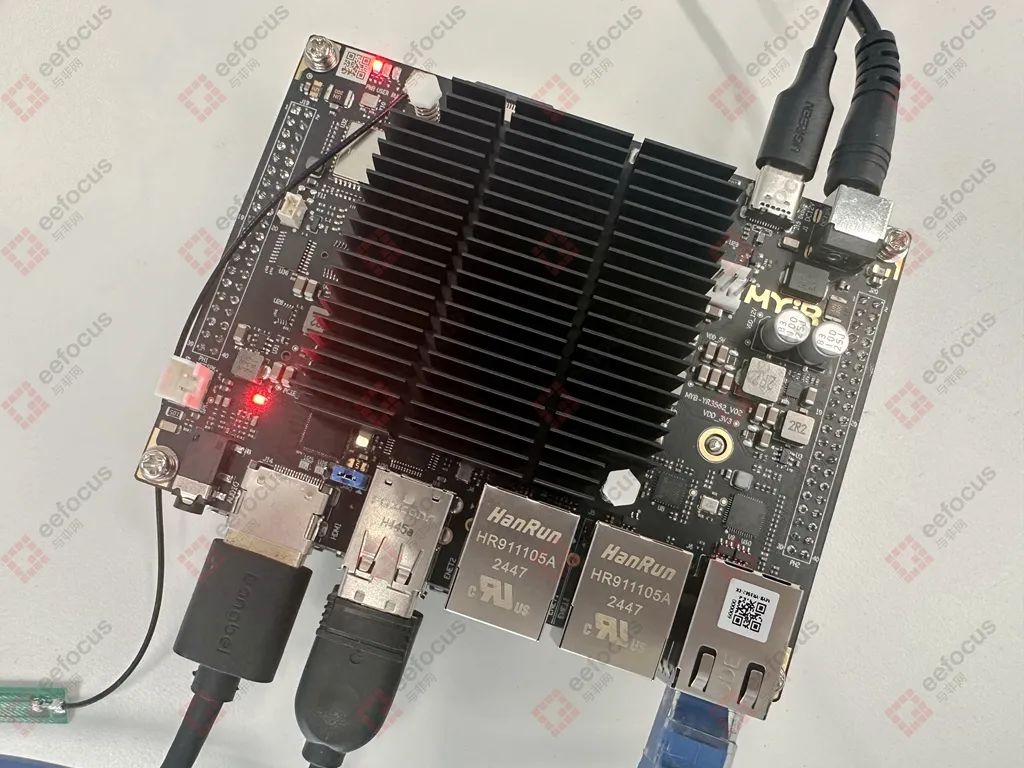

接下來通過對MYD-YR3562J開發板的上電使用具體看看性能表現。

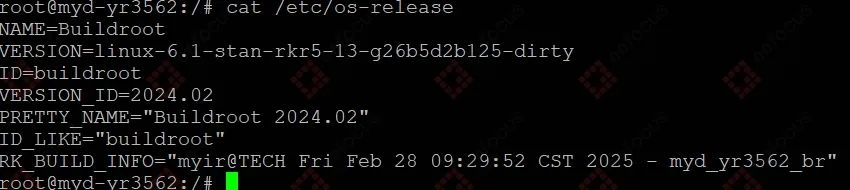

系統啟動后可以看到內核版本是Linux 6.1。

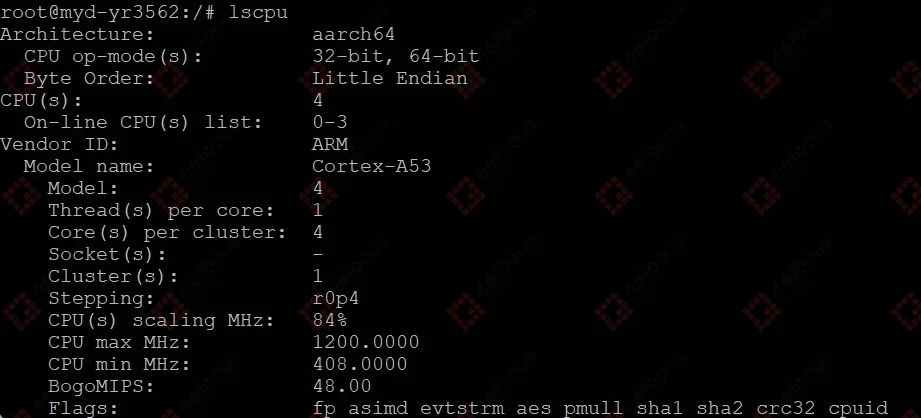

CPU的信息為4核，Cortex-A53，主頻大概是從400MHz到1.2GHz，目前來看，CPU性能也只能算是一顆入門級處理器。

作為一款工業級的SoC，穩定性很重要，從實際的使用情況來看，待機狀態下的溫度在32攝氏度左右。

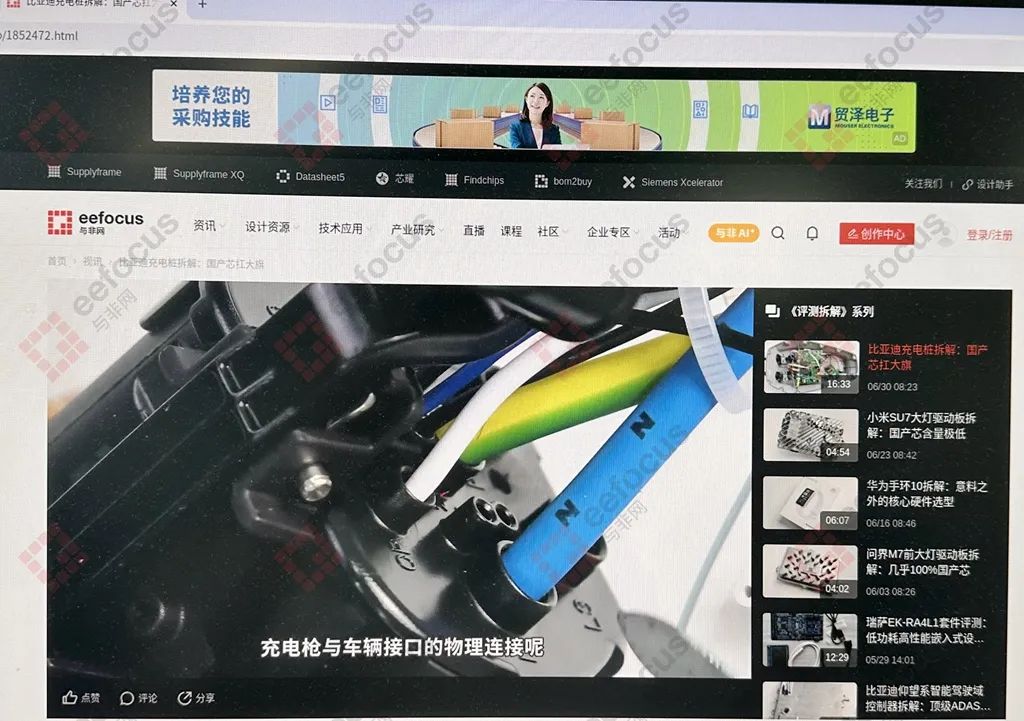

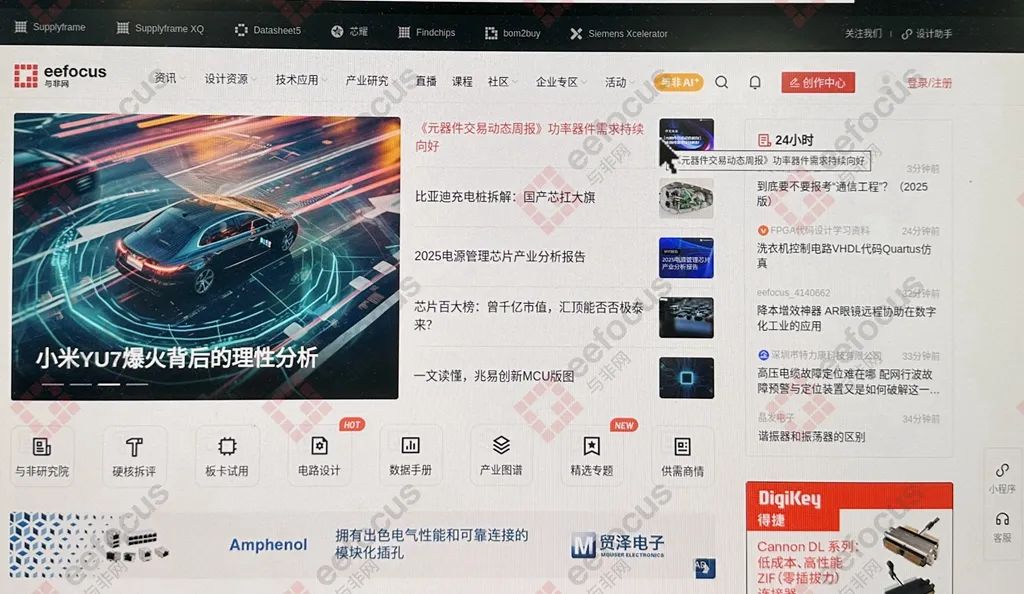

實際瀏覽網頁還是可以的，同時網頁內的在線視頻也能流暢播放。

當然，RK3562J的優勢不在于CPU，相比RK3562J，它集成了GPU和NPU，所以也測試了下GPU的3D性能。

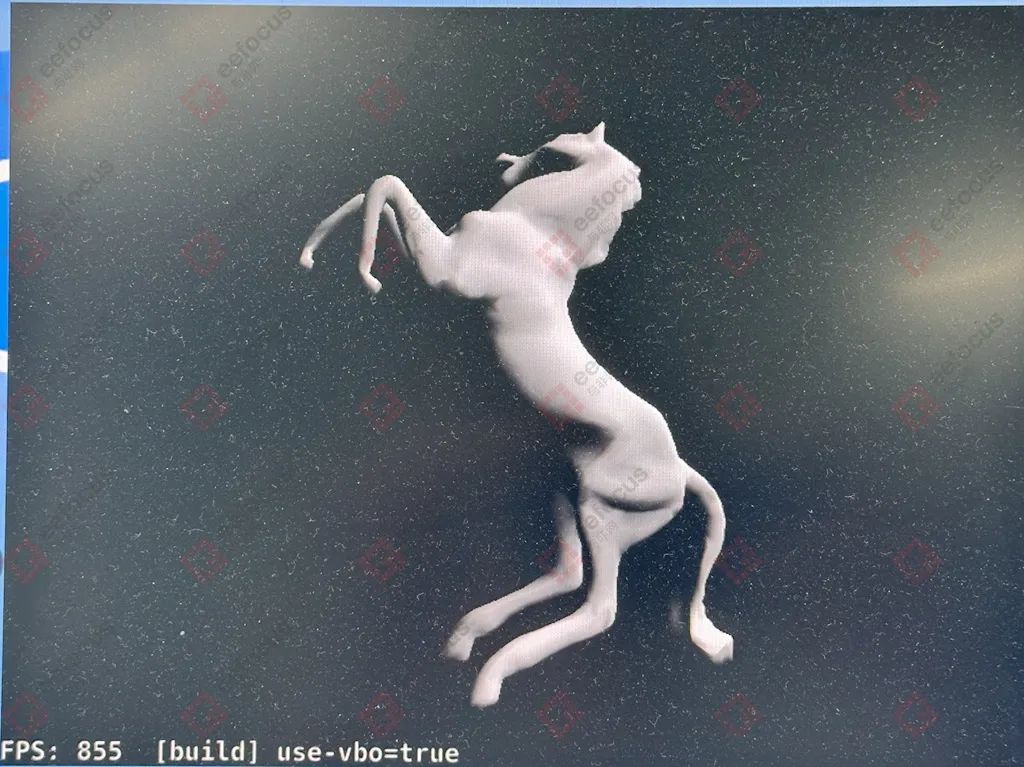

從這個3D測試結果看到，F(xiàn)PS有855幀，同時有一個vbo=true的信息。為什么FPS這么高？關鍵在于VBO技術，也就是GPU硬件加速技術，相比RK3506J，這是RK3562J特有的，也是較大的優勢，將模型頂點數據預存入顯存，避免重復傳輸，這對提升幀率的幫助是顯而易見的，同時這也對嵌入式設備特別重要，因?yàn)橄馬K3562J就是依賴Mali-G52 GPU降低CPU負載。所以，單看這個結果你可能覺得理所當然，但是如果將這個模型給RK3506J測試，單靠CPU渲染，F(xiàn)PS就絕對不可能這么高。當然這個簡單的測試場景并不代表實際應用性能，實際應用在工業人機交互上還要考慮屏幕分辨率、模型復雜度等問題。

小結

看完米爾電子這兩款產品，你應該能清楚該如何選擇，基本上就是選擇RK3506J還是RK3562J。如果你需要超低功耗且預算有限，需要多路工業總線和實時控制，應用也無需AI或高清視頻處理，那選RK3506J。但如果你是需NPU加速或4K視頻解碼，那無疑選擇RK3562J更合適。兩款產品雖然均為工業級芯片，但定位差異還是非常明顯的。RK3506J算是極致性價比的工控入門方案，RK3562J則是面向智能化升級的中端平臺。實際選型還是需結合具體場景的算力、接口和成本需求。那屏幕前的你是怎么認為的呢？歡迎留言討論。
