OPA170 是一款 36V，單電源，低噪聲運算放大器，此運算放大器特有一個微型封裝，此封裝能夠在 +2.7V (±1.35V) 至 +36V (±18V) 的電源范圍內運行。 它們在保證低靜態電流的情況下提供令人滿意的偏移、漂移和帶寬。

數據手冊：*附件：OPA170-EP 增強型產品單路、36V、1.2MHz、低功耗運算放大器技術手冊.pdf

與大多數只有一個額定電源電壓的運算放大器不同，OPA170 的額定電壓范圍為 +2.7V 至 +36V。 超過電源軌的輸入信號不會導致相位反轉。 OPA170 在電容負載高達 300pF 時保持穩定。 輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。 請注意，這些器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 之內運行時性能會受到影響。

OPA170 采用 SOT553-5 封裝，額定溫度范圍介于 -40°C 至 +150°C 之間。

特性

• 電源范圍：+2.7V 至 +36V，±1.35V 至 ±18V
• 低噪聲：19 nV/√Hz
• 已過濾的射頻干擾 (RFI) 輸入
• 輸入范圍包括負電源
• 輸入范圍運行至正電源
• 軌至軌輸出
• 增益帶寬：1.2MHz
• 低靜態電流：每個放大器 110μA
• 高共模抑制：120dB
• 低偏置電流：15pA（最大值）
• 封裝：
  • 單通道采用 5 引腳小外形尺寸晶體管 (SOT)553 封裝

引腳功能和配置

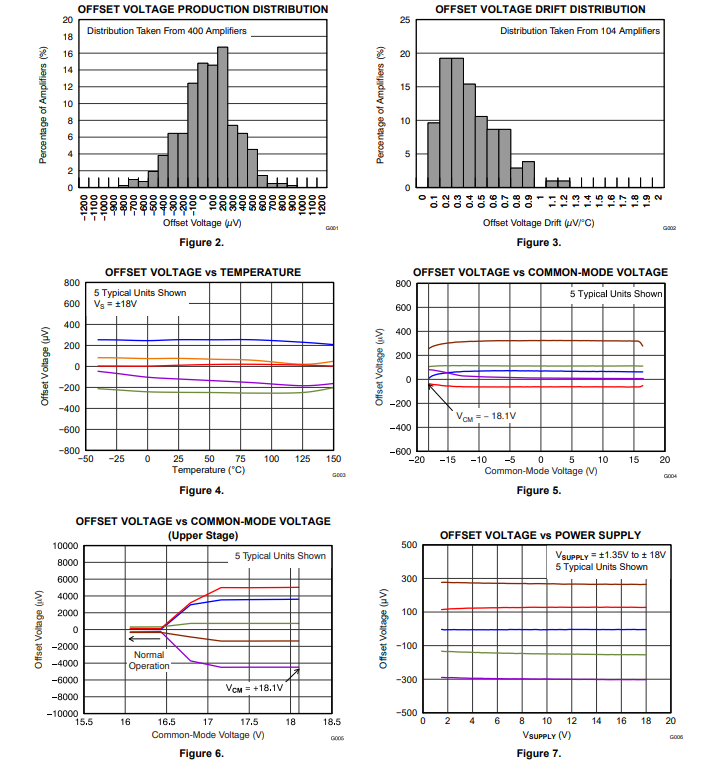

典型特性

應用范圍
電源模塊內的跟蹤放大器
商用電源
變頻器放大器
橋式放大器
溫度測量
應力計放大器
精密積分器
電池供電儀器
測試設備
