“bitaxeGamma 是 bitaxe 的第 5 次重大改版，現在包含了 Antminer S21 Pro 的 BM1370 ASIC。”

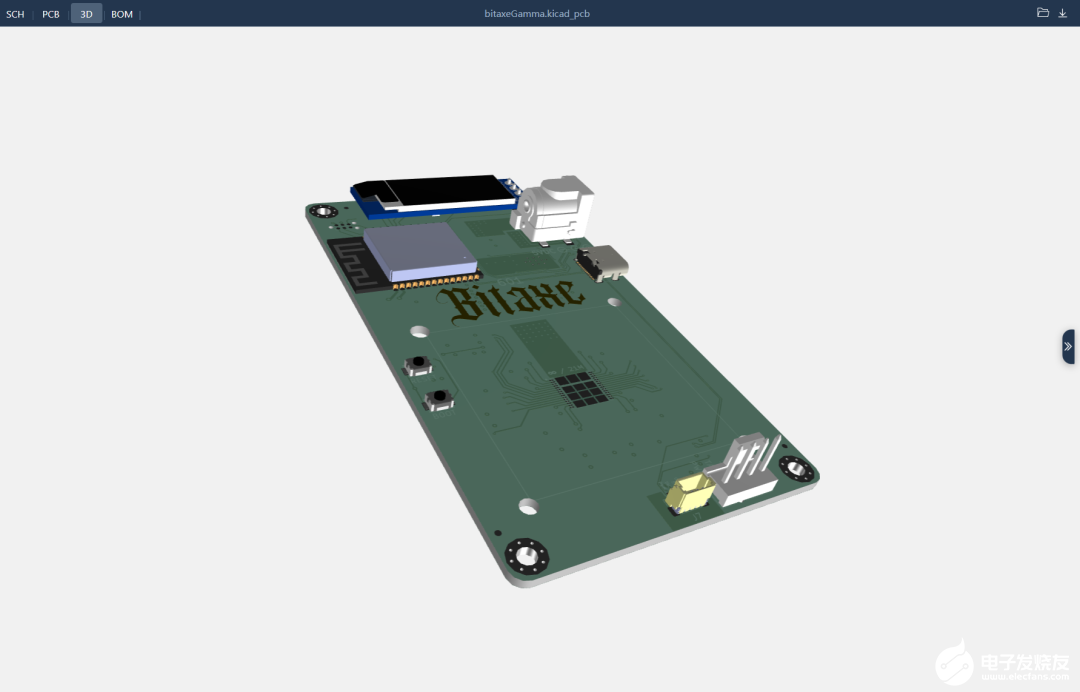

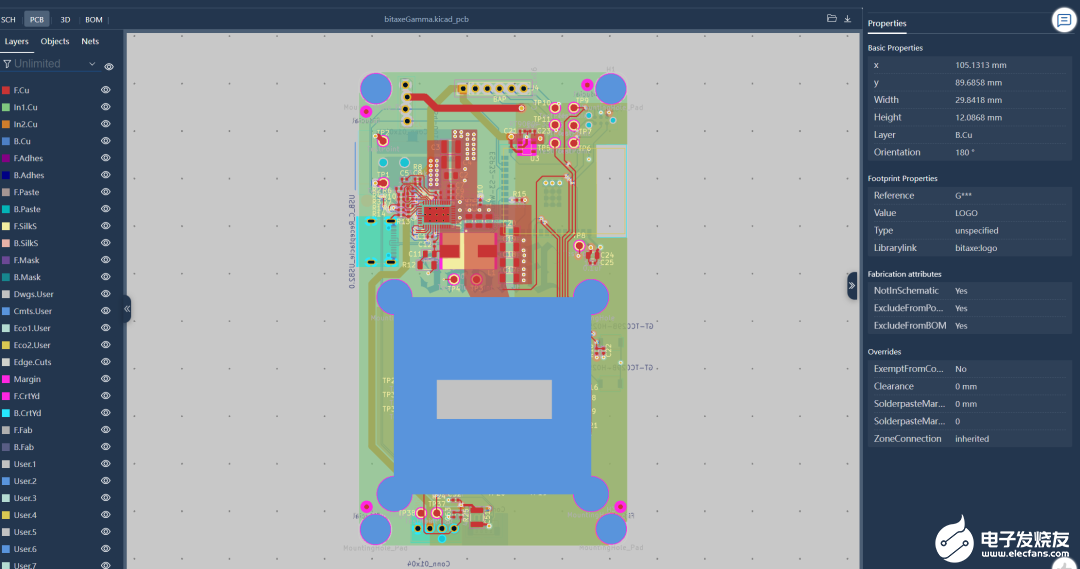

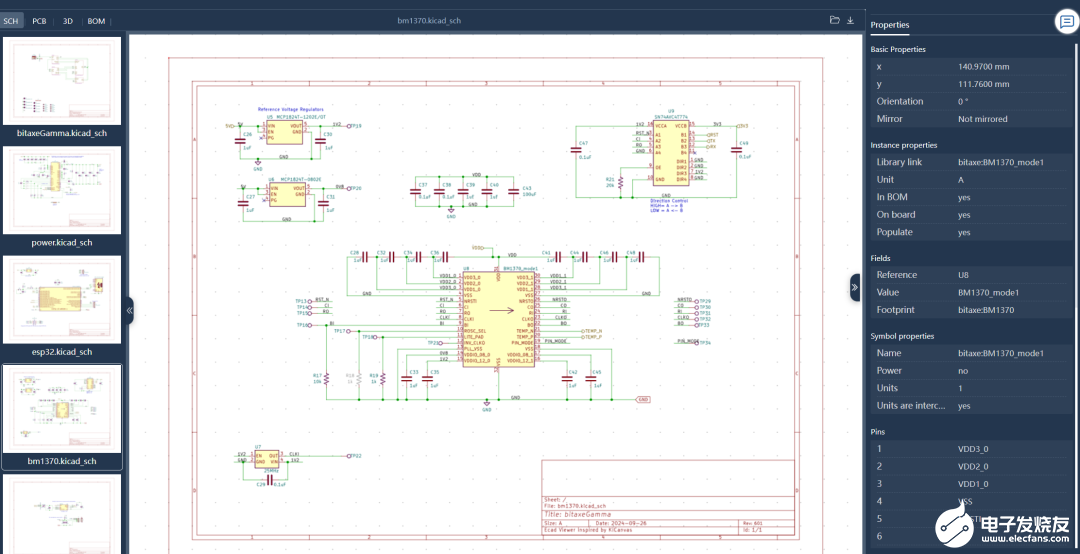

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”)： https://www.eda.cn/ecadViewer/viewerPage?xmlId=c99d910a-ddc8-4618-89d4-31b4ad583370&fileZip=%2Fdata%2Fdesign%2Fdemo%2Fc99d910a-ddc8-4618-89d4-31b4ad583370.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節：

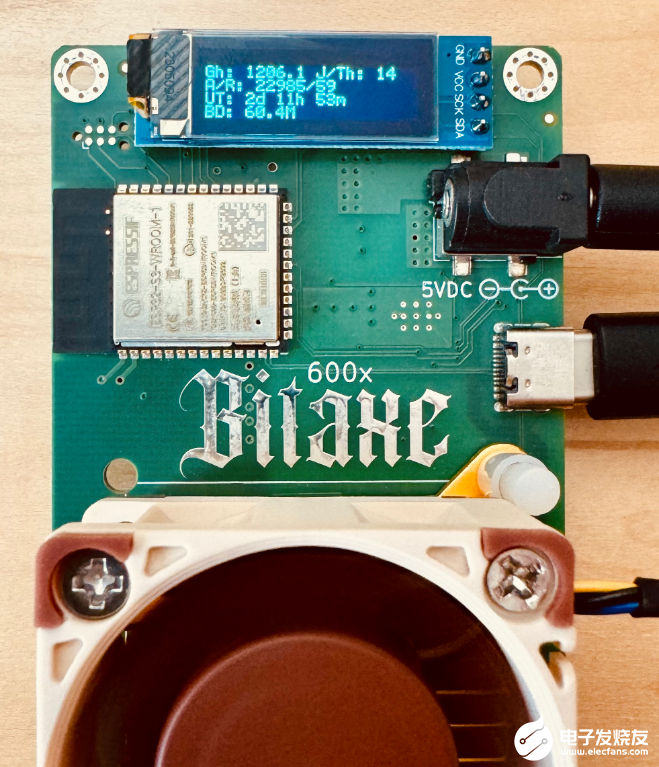

概覽 bitaxeGamma 是 bitaxe 的第 5 次重大改版，現在包含了 Antminer S21 Pro 的 BM1370 ASIC。 項目目標

簡單：只需插上電源，就能通過 WiFi 開采比特幣。無需外接電腦。

實用：低成本、低噪音、低功耗、低維護。你可以在家里運行它。

ASIC 性能：基于最新最先進的專用集成電路，提供高算力與能效比。

多用途：可在任何 StratumV1 礦池、Lottery 礦池、Solo 礦池中挖礦，或者黑進它做任何你想做的事。

比特幣精神： 完全開源、無權限、去中心化，支持全球自由貨幣。

ASIC

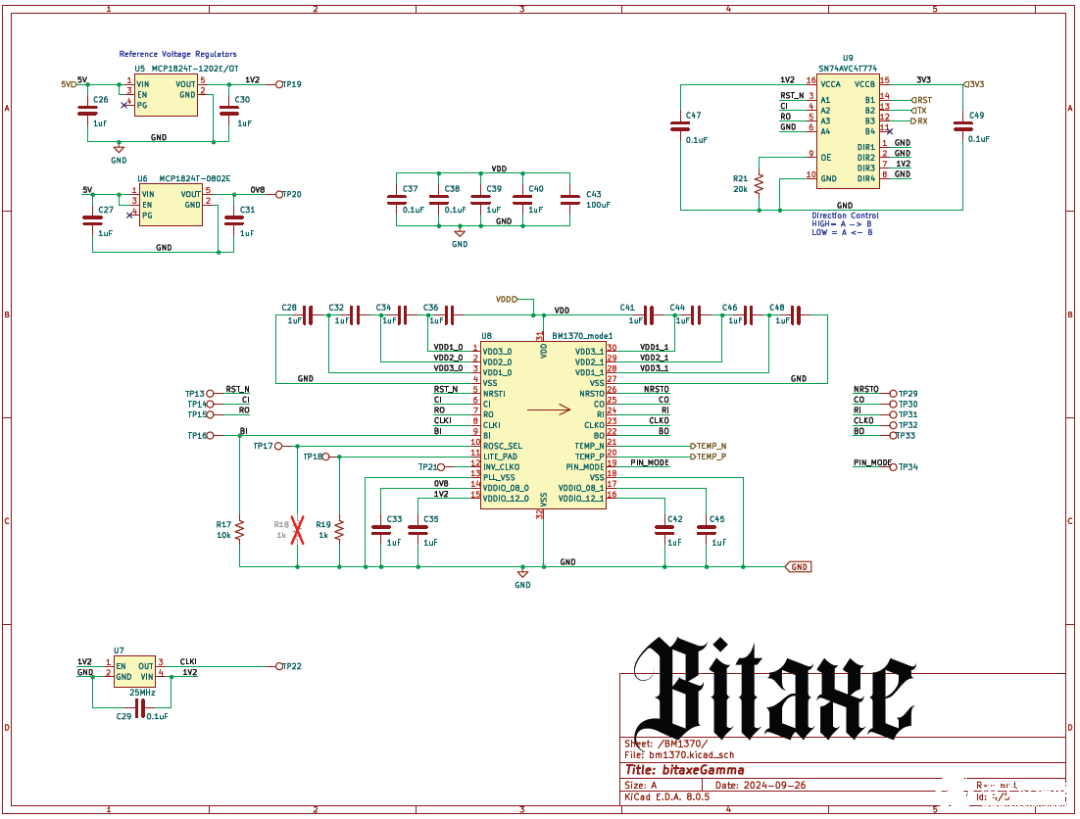

bitaxeGamma 的核心是來自 Bitmain Antminer S21 Pro 的 BM1370 比特幣挖礦專用集成電路，該芯片并不開源的。

Bitmain 聲稱 BM1370 的效率為 15 J/TH。我們可以用 BitaxeGamma 獲得相當接近的效率。

Antminer S21 Pro 的標稱算力為 234 TH/s。由3塊算力板組成，每塊含65顆BM1370芯片，總計195顆。bitaxeGamma 擁有其中的一個芯片。這意味著每個 bitaxeGamma 的理論算力約為 1.2 TH/s。初步測試結果良好！

BM1370 是全新產品，目前尚未單獨上市。獲得這些芯片的最佳途徑是從 S21 Pro 中直接取出。

BM1370 的封裝和引腳排列與以前 bitaxe 的 BM1368、BM1366、BM1397 和 BM1387 不同。

硬件規格

散熱片

40x40mm 散熱器和 5V 風扇，來自 AliExpress 隨機賣家。風扇很差，但散熱片不錯。

風扇

Bitaxe 必須配備主動散熱系統。單靠散熱片是不夠的。

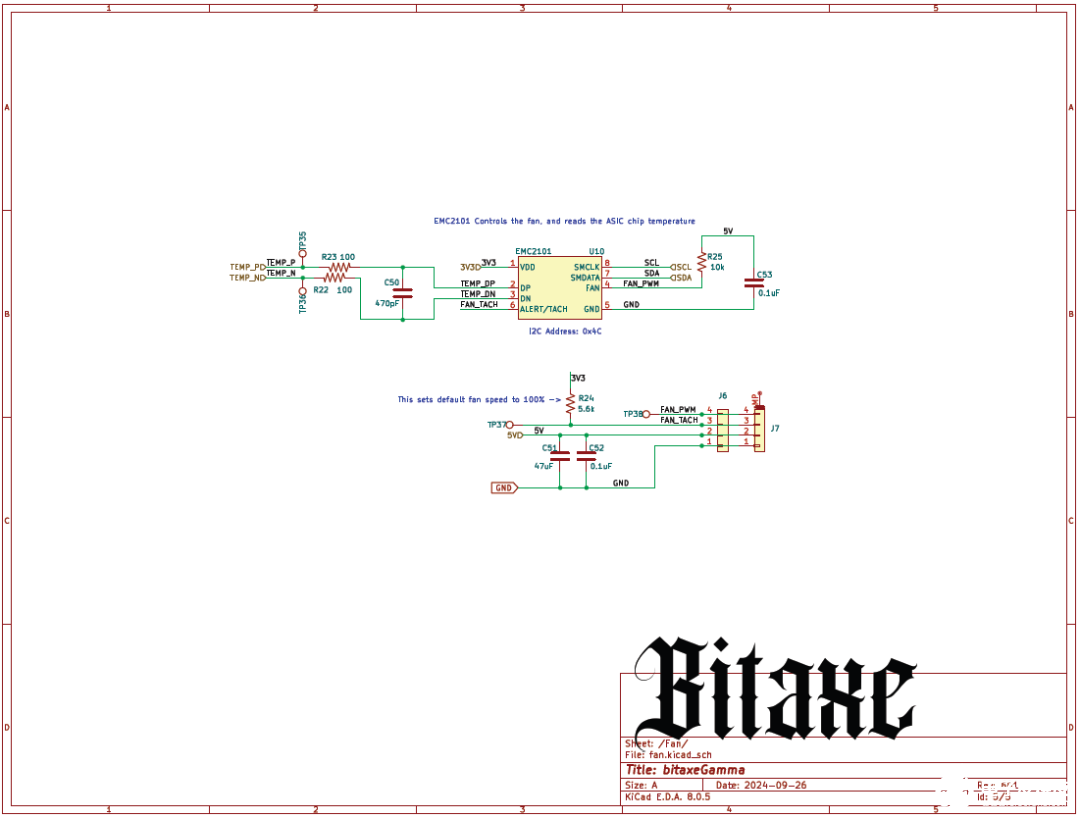

Bitaxe 有一個 4 針 5V PWM 風扇接口。40mm 見方、20mm 厚的風扇與推薦的散熱片配合得很好。

升級風扇至 Noctua NF-A4x10 5V 4 針風扇，體驗更佳。

導熱硅脂

在散熱器和 ASIC 之間使用優質導熱硅脂。Thermal Grizzly Kryonaut 的散熱效果眾所周知。

顯示屏

支持基于 0.91 英寸 SSD1306 的 I2C OLED 模塊。例如亞馬遜賣家。請確保公針與 Bitaxe PCB 接口正確。

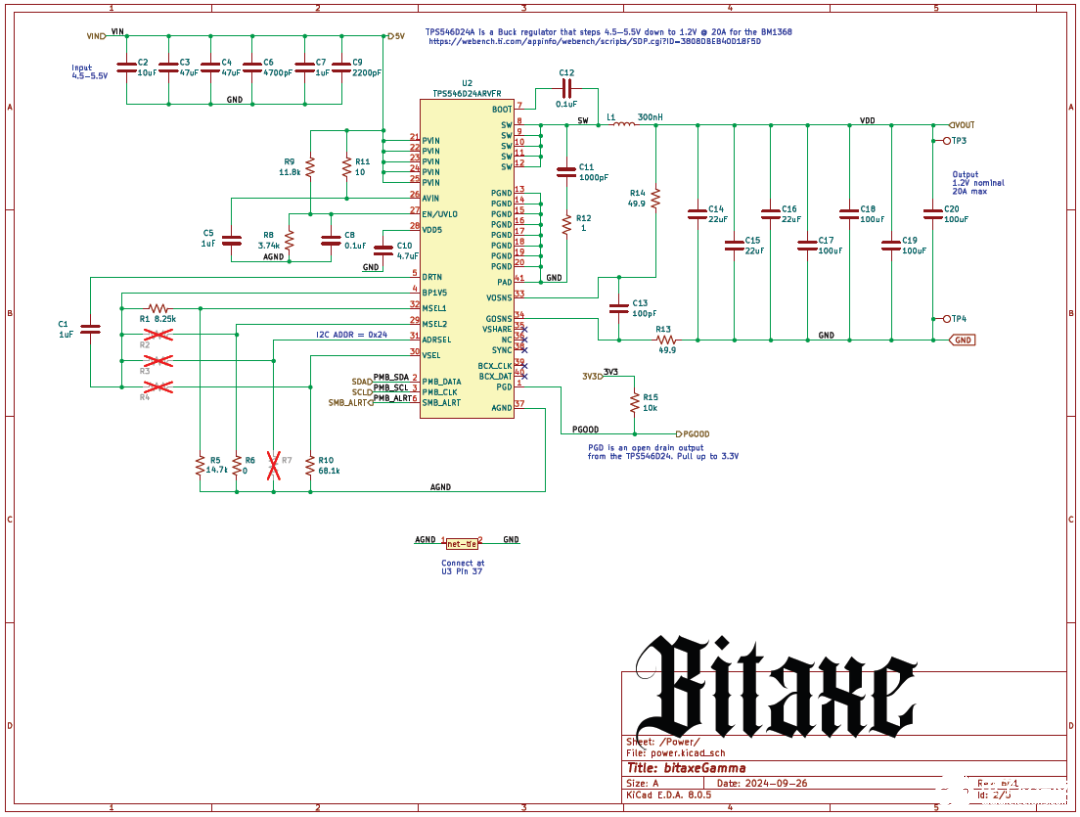

電源

僅限 5V DC！其他任何電源都會損壞 Bitaxe。請小心并仔細檢查您的電源是否為 5V。許多其他電壓電源使用相同的連接器。

電源需要提供超過 4A (20W) 的電流，并且不能低于 5V。通常情況下，您需要使用額定功率為 25-30W 的電源才能達到此要求！

30 瓦的 Meanwell GST60A05-P1J 是 5V 電源中的佼佼者，并且與 Gamma 配合良好。

Bitaxe 使用 5.5x2.1mm 中心正極圓柱形插孔。已知 5.5x2.5mm 插頭可以正常工作。

支架

PCB 上有角形安裝孔。您需要一個支架來安裝您的 Bitaxe。有許多優秀的 3D 打印設計可供選擇。

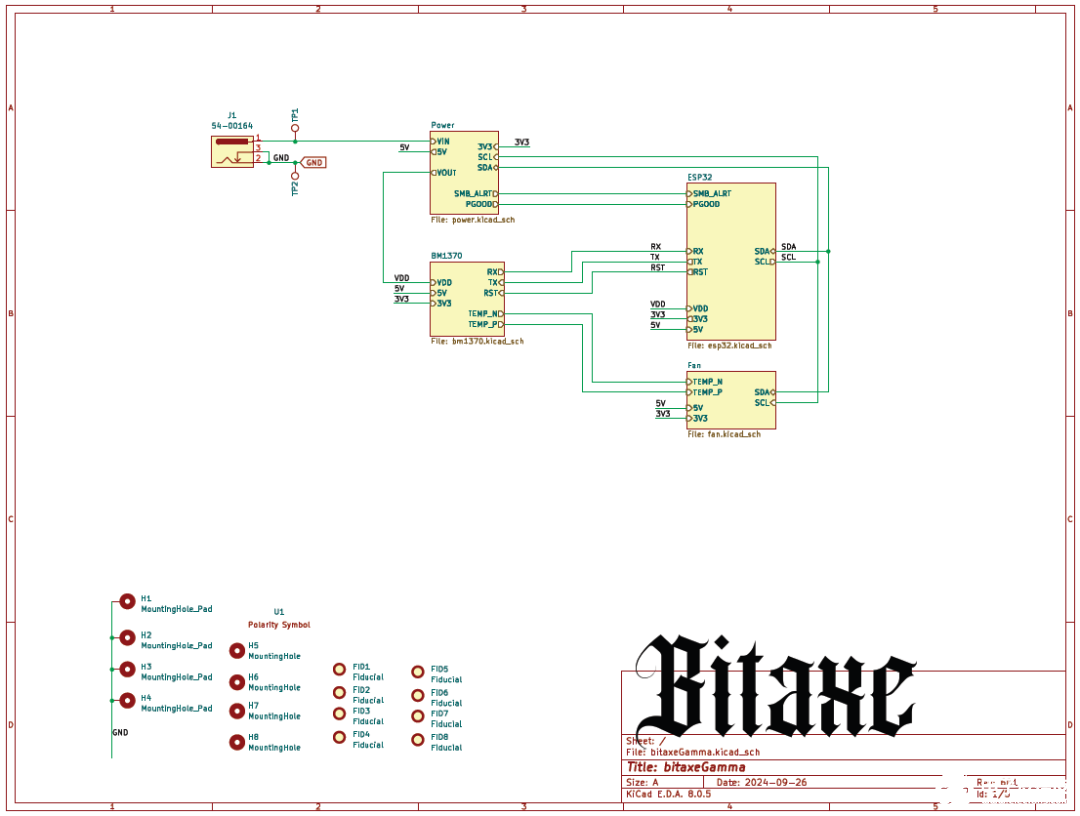

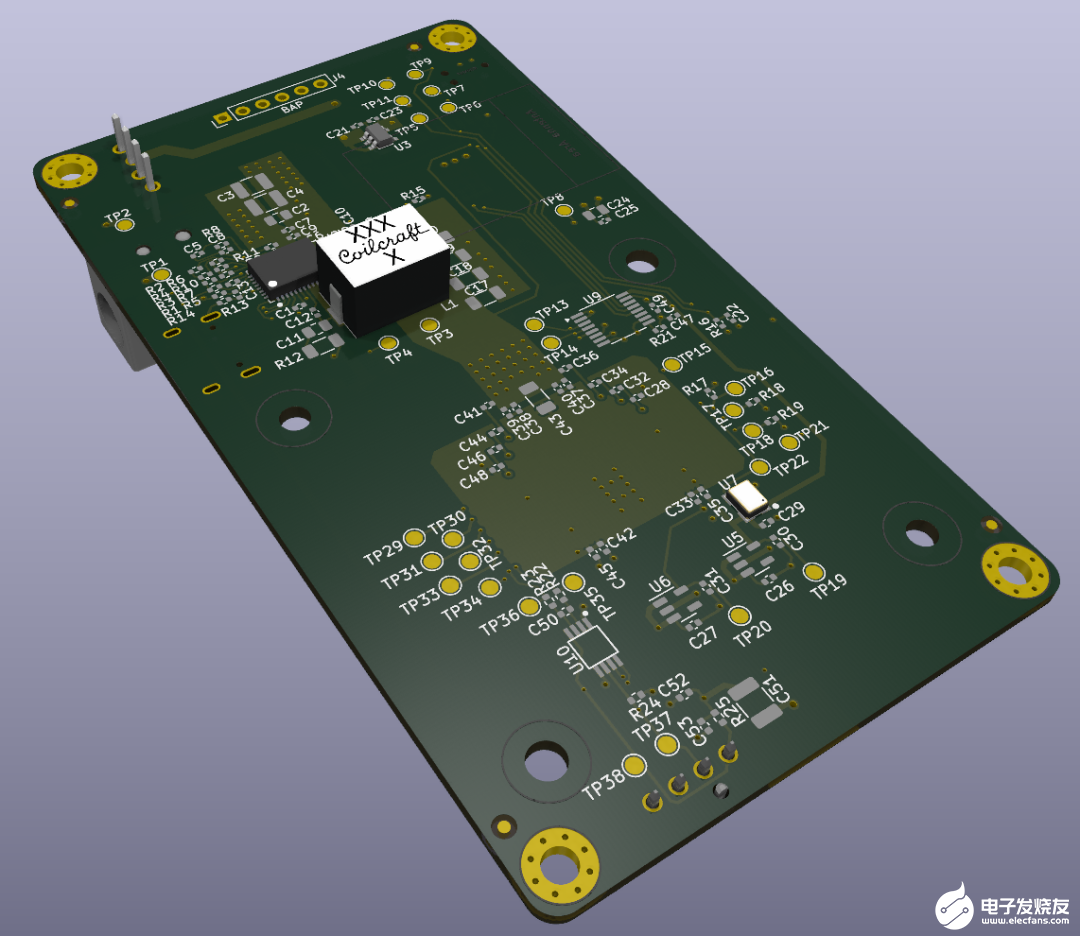

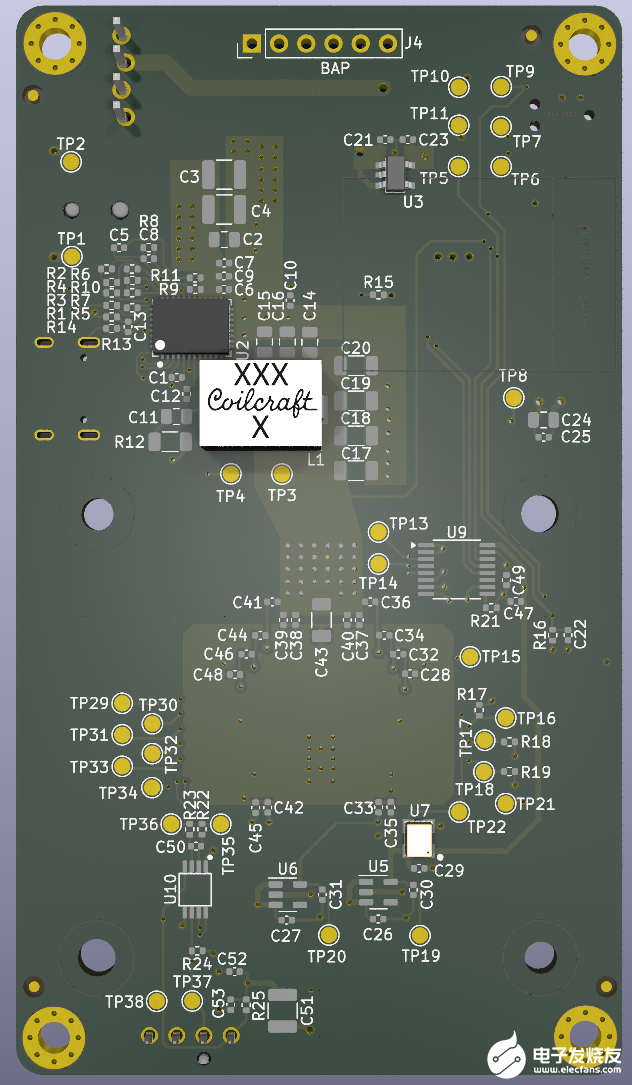

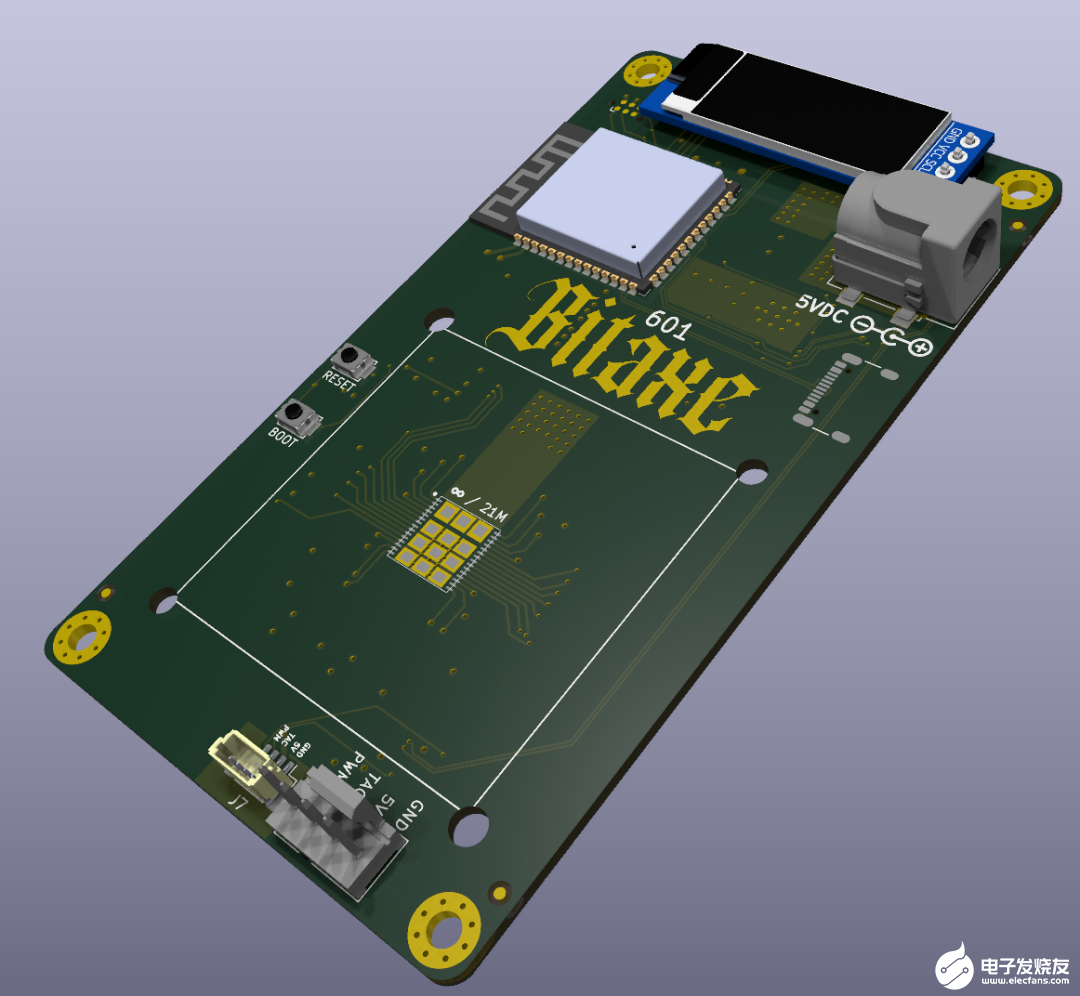

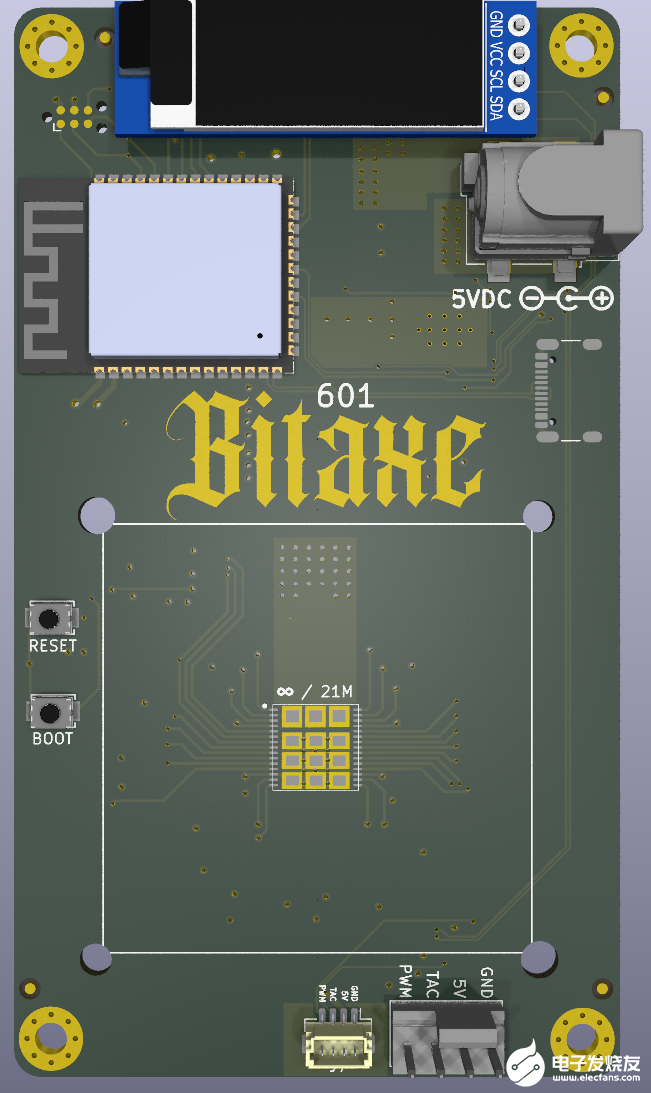

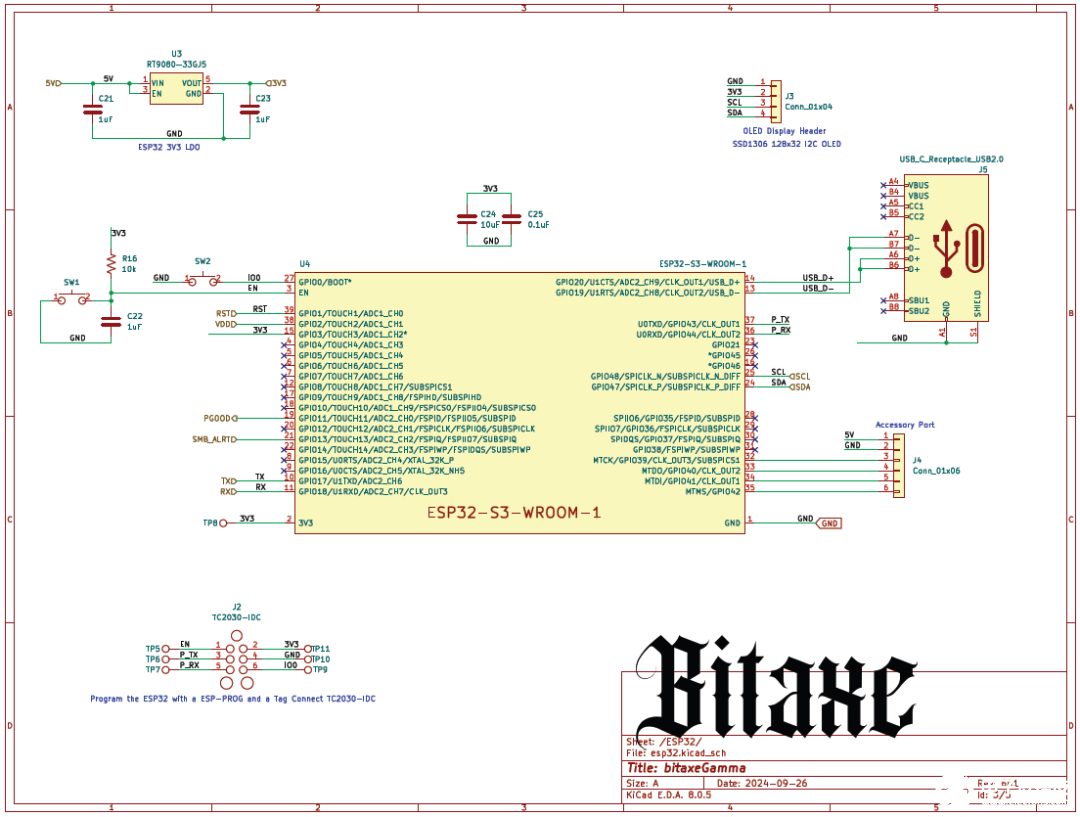

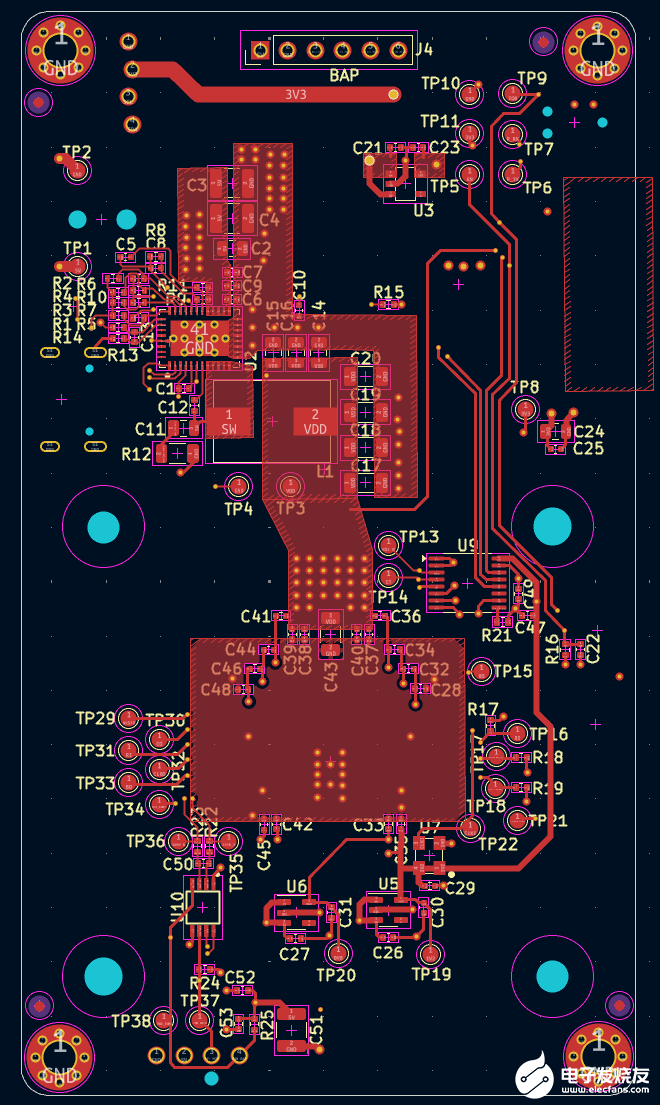

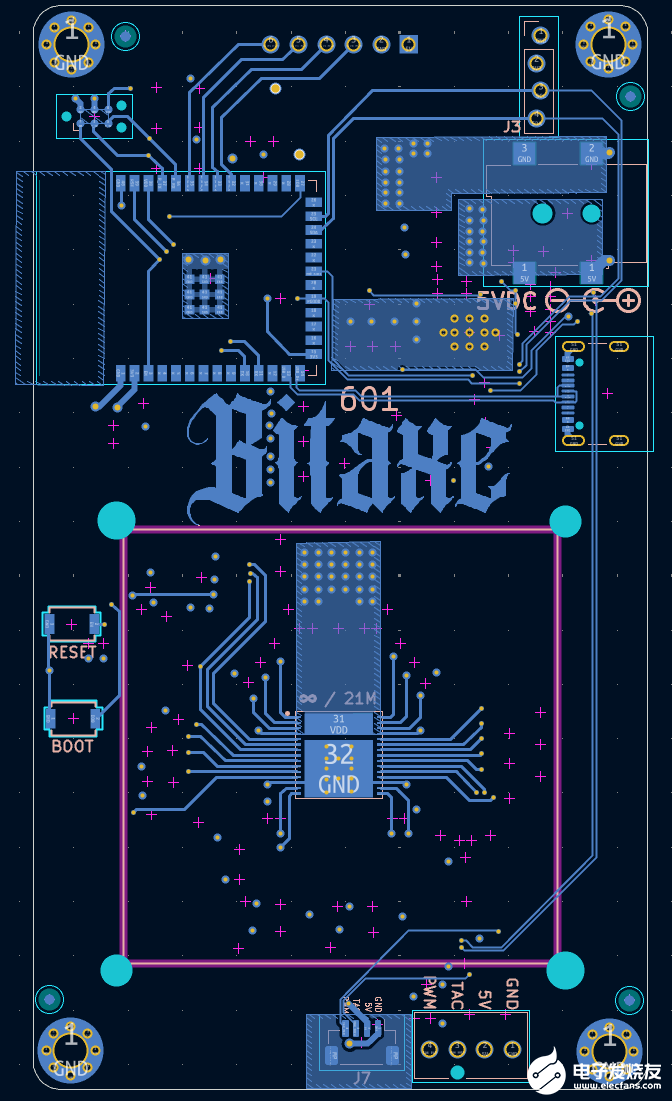

原理圖 & PCB

License CERN-OHL-S-2.0

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/bitaxeorg/bitaxeGamma

Baidu 下載：
