TLV2262和TLV2264是德州儀器的雙路和四路低壓運算放大器。這兩種設備都表現出軌對軌輸出性能，可在單電源或分體式電源應用中提高動態范圍。TLV226x系列在微功率TLV225x和TLC227x的交流性能之間實現了折衷。它為電池供電的應用提供了低電源電流，同時仍然為需要它的應用提供足夠的交流性能。該系列在3 V和5 V下具有完全的特點，并針對低壓應用進行了優化。與前幾代CMOS放大器相比，噪聲性能得到了顯著提高。描述了該CMOS放大器的低噪聲電壓，每個放大器只有200μA（典型值）的電源電流。

數據手冊：*附件：TLV2264A-Q1 汽車類四通道、高級 LinCMOS、軌至軌精密運算放大器技術手冊.pdf

TLV226x具有高輸入阻抗和低噪聲，非常適合壓電換能器等高阻抗源的小信號調理。由于微功耗水平與3-V操作相結合，這些設備在手持監測和遙感應用中工作良好。此外，具有單電源或分體式電源的軌到軌輸出功能使該系列成為與模數轉換器（ADC）接口時的絕佳選擇。對于精密應用，TLV226xA系列可供選擇，其最大輸入偏移電壓為950μV。

TLV2262/4在標準設計上也對TLV2332/4進行了重大升級。它們提供了更大的輸出動態范圍、更低的噪聲電壓和更低的輸入偏移電壓。這種增強的功能集允許它們在更廣泛的應用中使用。對于需要更高輸出驅動和更寬輸入電壓范圍的應用，請參閱TLV2432和TLV2442設備。如果您的設計需要單放大器，請參閱TLV2211/21/31系列。這些器件是SOT-23封裝中的單軌到軌運算放大器。它們的小尺寸和低功耗使其成為高密度電池供電設備的理想選擇。

特性
具備汽車應用資格
輸出擺動包括兩個電源軌
低噪音。 . .f=1 kHz時的典型值為12 nV/Hz
低輸入偏置電流。 . .典型1 pA
完全適用于單電源和分電源操作
低功率。 . .最大500μA
共模輸入電壓范圍包括負軌
低輸入偏移電壓。 . .
TA=25°C時最大950μV
寬電源電壓范圍。 . .2.7伏至8伏
包括宏觀模型

引腳圖

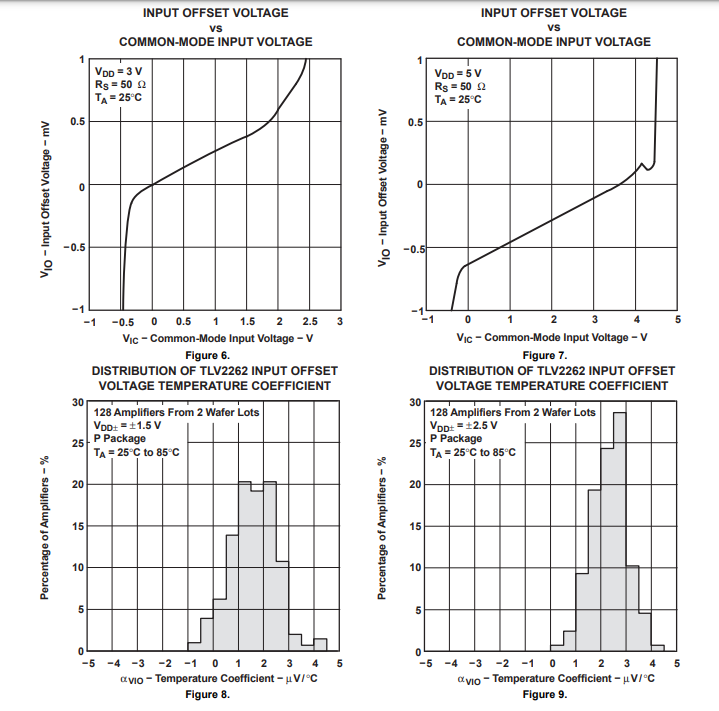

典型特性

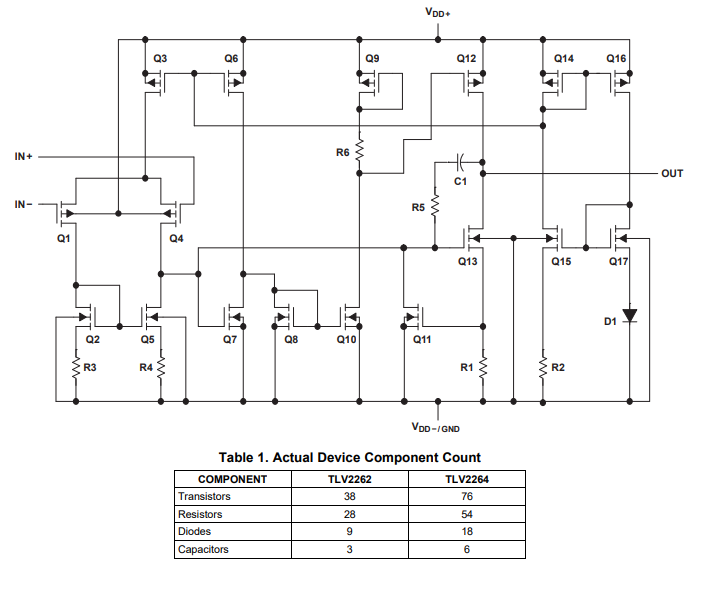

等效原理圖
