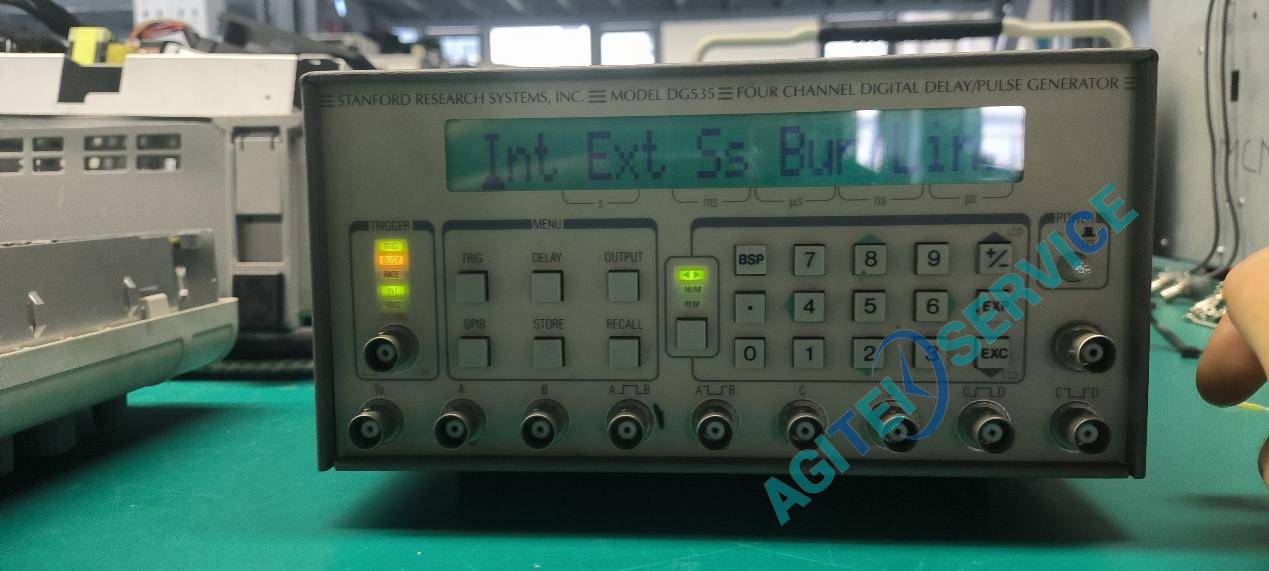

近期某院校送修一臺斯坦福DG535數字延時脈沖發生器，報修故障是儀器開機之后進不去測試界面，閃屏。對儀器進行初步檢測，確定故障與客戶描述一致。

維修案例：斯坦福DG535數字延時脈沖發生器開機后進不去測試界面，閃屏維修

一、報修故障：DG535進不去測試界面，閃屏

二、開機外觀檢測：正常

三、分析、測試與判斷：

DG535是一臺數字延時脈沖發生器（四通道），儀器的整體架構分為主控部分，數字電路部分，和模擬電路部分。本次案例中的開機進不去測試界面，閃屏故障，從故障現象可以得知，明顯是主控部分出了問題

內部照片：

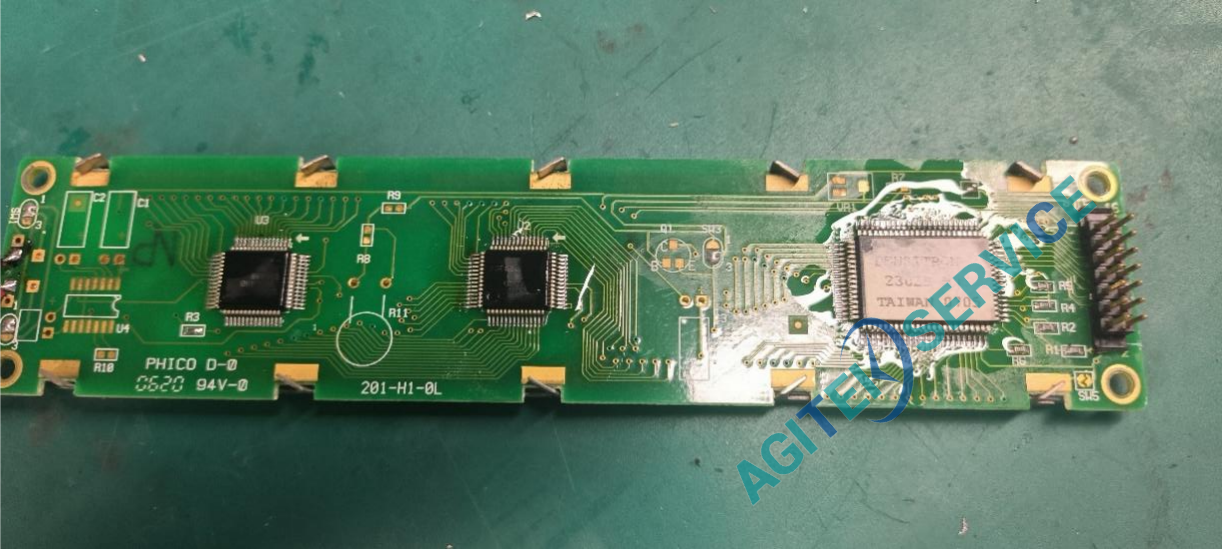

儀器的顯示屏是由一個CPU帶兩個驅動器進行控制的。可以用示波器抓取屏幕主控和內部主控的通訊信號，從而判斷故障的具體部分。

之后經過測試發現，儀器開機之后雖然屏幕上沒有任何顯示，但是在按下按鍵時，儀器的指示燈也會對應的產生動作，液晶屏的控制信號也是正常的，所以故障出在顯示模組上。

四、維修措施：清理內部積灰，更壞件之后，對儀器進行測試，開機之后儀器可以正常顯示了。

五、質檢：對儀器進行整機綜合檢測，指標合格，確保各項功能正常，沒有其他潛在的故障，至此維修結束，交給客戶使用。
