導言

在電子器件領域快速發展的背景下，如何在不影響性能的前提下實現功耗優化，已成為工程師面臨的重要挑戰。

本應用筆記聚焦微功耗霍爾傳感器的工作原理，這些原理對于提升現代電子系統的運行效率與應用性能至關重要。隨著行業逐漸轉向更注重功耗的應用場景，為特定需求選擇適配器件時，深入理解微功耗器件相關的權衡要素變得愈發關鍵。

此外，本文還剖析了微功耗開關及鎖存器磁傳感器的基本原理，并提供了涵蓋器件選型與無源元件集成的全面技術指南，助力系統性能提升。

滿足一個低功耗世界的需求

延長電池壽命和提高能源效率的需求促進了微功耗應用在各個領域的普及，許多市場和應用可以從微功耗磁傳感技術中獲益良多。

在智能家居中，微功耗開關和鎖存器傳感器使高能源效率門鎖和電表防篡改檢測成為可能，從而增強了設施安全并防止了能源盜竊。窗戶、門和便攜式電子設備（如手機、平板電腦和筆記本電腦）的開/關檢測系統也依靠微功耗磁傳感器實現了高效節能運行。暖通空調(HVAC)系統在阻尼器、閥門和電磁線圈中使用微功耗開關/鎖存器傳感器，以實現精確控制和更好的能源效率。能量收集應用（從周圍環境中收集能量的應用）也受益于微功耗傳感器，以最大限度地利用收集的能量。

這些應用展示了微功耗磁傳感技術在消費、工業和汽車領域優化能源效率和延長電池壽命方面的多元化實例。這些應用都有獨特的要求，必須考慮這些要求以確保系統工作在最佳狀態。

例如，筆記本電腦的開/關檢測系統必須對于用戶有足夠的響應速度，同時也必須足夠節能以在充電前保障電池電量。此外，對于不頻繁監測環境的電池供電的防篡改系統，具有較慢的刷新率和響應時間的傳感器可能更為合適，從而在設計中充分利用其低功耗特性。像AllegroAPS11753和APS12753微功耗霍爾傳感器權衡了這些和更多應用中所需的性能、低功耗和設計靈活性。

圖1 微功耗器件的應用

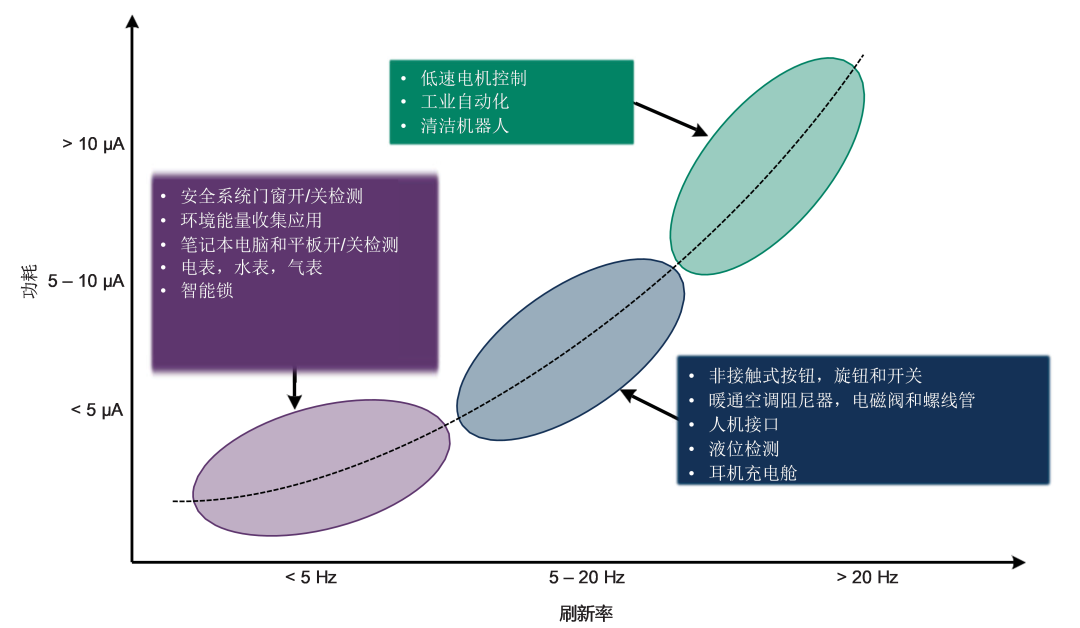

圖1說明了微功耗磁傳感應用的范圍及其在功耗和響應時間之間的權衡。

超低功耗系統經常使用紐扣電池。因此，必須保證傳感器在低電池電壓供電時保持性能的能力。Allegro APS11753和APS12753的供電電壓范圍為2.2 V至5.5V，簡化了將高性能磁傳感器集成到節能電池供電的設計過程。

微功耗鎖存器和開關：降低功耗

微功耗磁開關或鎖存器的目標是最小化功耗，同時保持應用所需的功能和性能。為實現這一目標，APS11753和APS12753通過內置的占空比機制減少平均電流消耗，該機制定期激活和關閉傳感器的內部電路。這個循環過程包括兩個不同的階段：一個"喚醒"階段(tAWAKE)和一個"睡眠"階段(tSLEEP)（見圖2）。

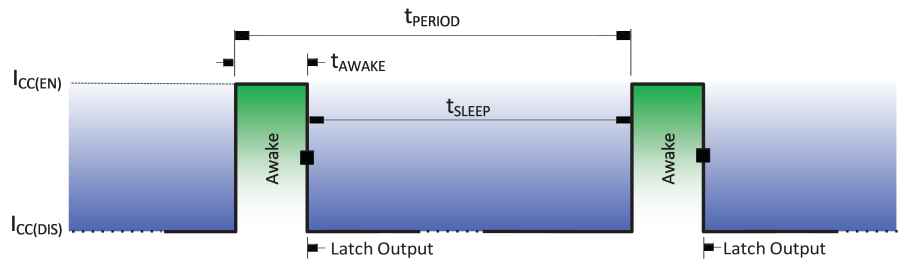

圖2 器件輸出周期性刷新

喚醒階段(tAWAKE)

在喚醒階段的短暫時間內，傳感器和信號通路處于激活狀態，傳感器進入穩態并測量磁場。為了最小化能量消耗，喚醒階段的持續時間必須設計得剛好足夠進入穩態和準確采樣。

睡眠階段(tSLEEP)

為了節省功耗，在喚醒階段之后，傳感器和信號通路電路關閉。在這個睡眠階段期間，輸出鎖定為最后采樣的狀態，無論外部磁場有任何變化，都保持該輸出狀態。對于大多數應用來說，睡眠階段對系統工作沒有顯著影響。

平均電流消耗(ICC(AVERAGE))

對于微功耗開關或鎖存器，平均電流消耗(ICC(AVERAGE))由睡眠和喚醒階段的電流消耗(ICC(AWAKE)和ICC(SLEEP))的加權平均值確定，通常計算為：

輸出電氣配置

通常情況下，磁開關或鎖存器傳感器具有開漏或推挽式輸出配置。具有開漏配置的設備需要外部上拉電阻才能正常工作。通過該電阻的電流也必須計算在系統的整體功耗中。使用較大的電阻值來減小電流消耗似乎是一個淺顯的設計思路；然而，在實際設計中，傳感器輸出晶體管的漏電流會產生偏移，這限制了上拉電阻的最大值。

針對微功耗應用，通常最好選擇像APS11753或APS12753這樣具有推挽式輸出的器件。在這種配置中，內部集成的晶體管用于上拉輸出，從而避免了外部上拉電阻及其相關的功耗。這種方法還節省了所使用的器件數量。

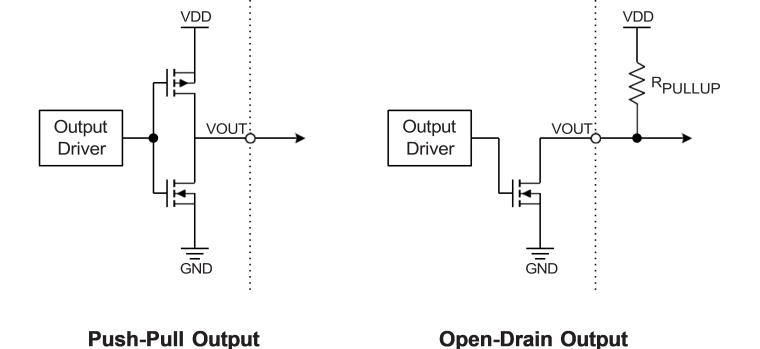

圖3：輸出驅動電路結構對比

刷新率與電池壽命的關系

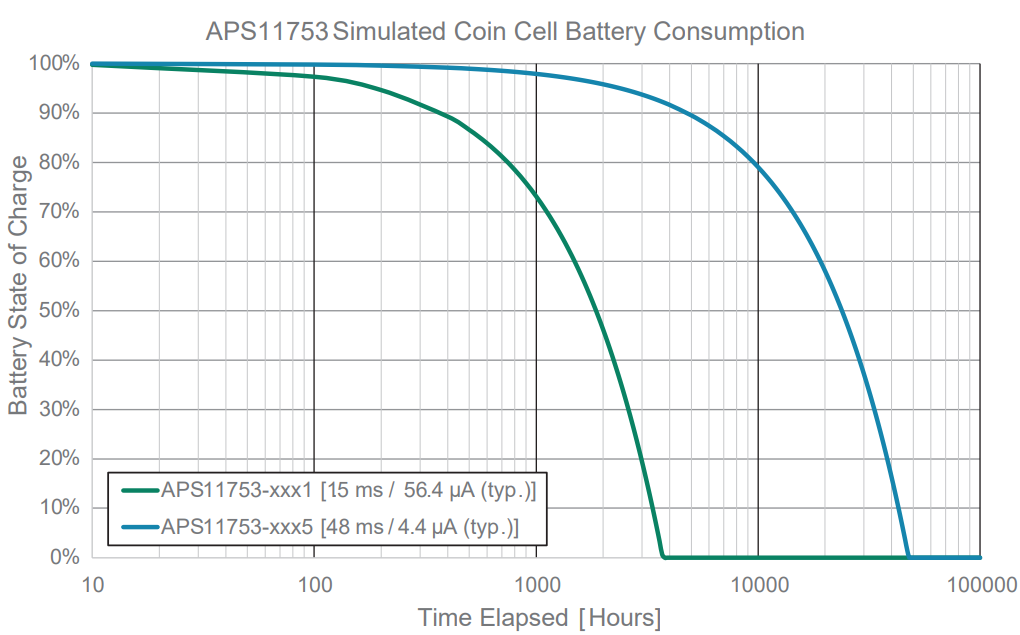

為滿足特定應用要求，APS11753和APS12753在器件響應時間和功耗方面提供了靈活的可選配置。為說明這一點，圖4展示了一個紐扣電池充電狀態的仿真。該仿真采用了兩種不同配置的低壓微功耗開關APS11753用于估算電流消耗。可以觀察到，刷新率的不同在很大程度上會影響電池壽命：

?tSLEEP= 1.5ms的器件在4,000小時內耗盡電池電量。

?tSLEEP= 48ms的器件在47,000小時后耗盡電池電量。

圖4：APS11753模擬電池壽命對比

結論

選擇合適的微功耗開關或鎖存器，需要細致考量功耗需求，同時兼顧所需的傳感器刷新率。本應用筆記探討了微功耗霍爾傳感器（如Allegro APS11753和APS12753）的功能和優勢；并強調了霍爾傳感器選型對實際應用中功耗控制及電池壽命的直接影響。

通過理解并考量這里提到的關鍵因素，工程師可以更有信心地選擇先進的Allegro磁傳感器解決方案，以滿足其特定應用要求，為創新節能設計開辟新路徑。
