本案例是使用開疆智能Profient轉RS485網關連接西門子1200PLC與富士變頻器配置的案例。

用于將PLC發出來的控制命令轉換成RS485總線發送到變頻器。配置過程如下。

配置過程：

首先打開網關配置軟件“ECSP-RS”

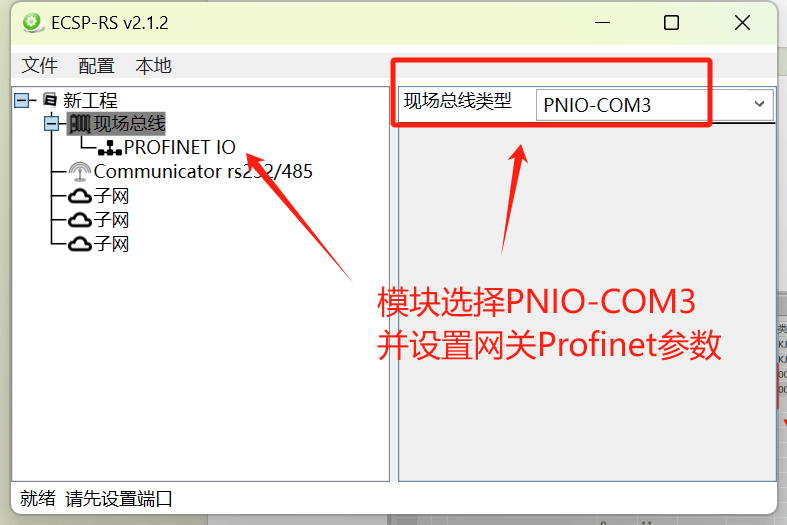

新建項目類型選擇PNIO-COM3

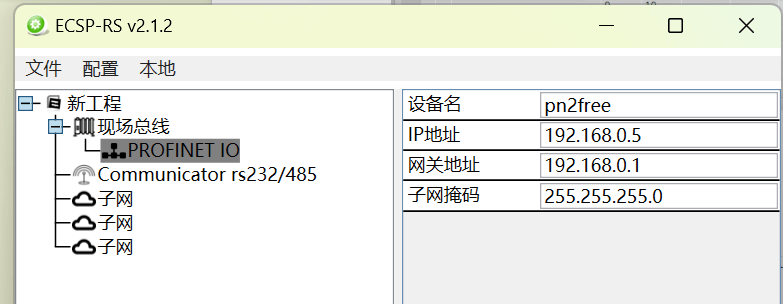

設置網關的Profinet參數與網關組態保持一致。

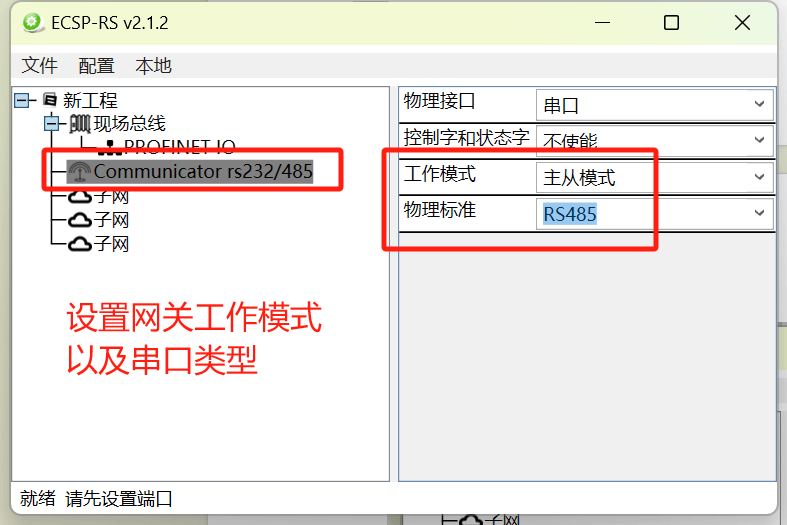

設置485總線參數，工作模式分為主從模式，生產消費者模式。物理接口選擇RS485

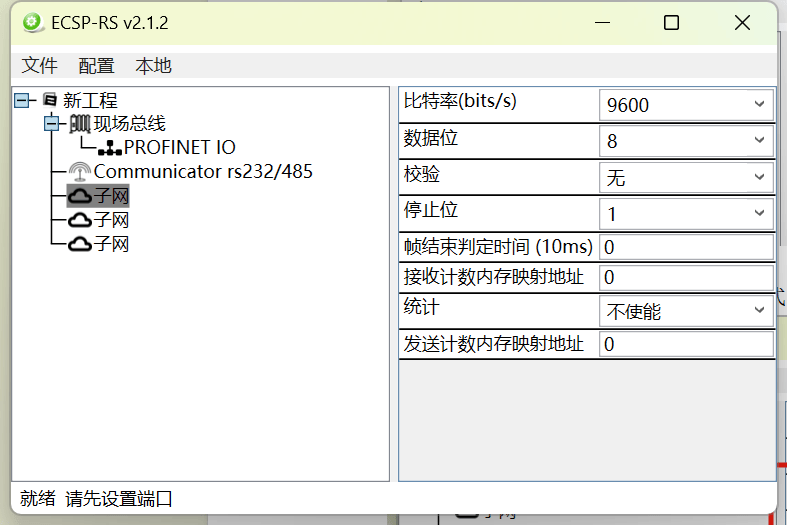

點擊子網設置485總線參數（波特率，數據位，奇偶校驗等）

添加發送與接收，由于編碼器使用modbus協議，所以網關配置為主從模式

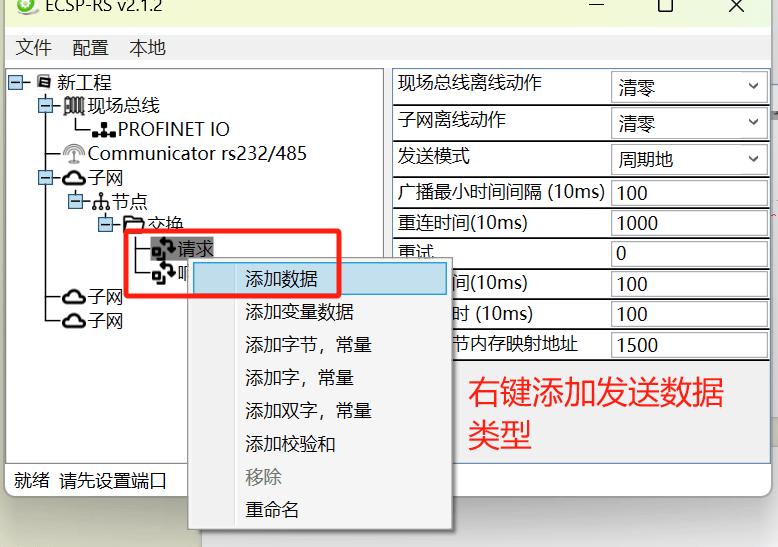

添加數據類型如從PLC發送modbus報文則選擇添加數據并設置好數據長度

如果選擇字節常量那么網關會自動按設定好的數值發送，無需經過PLC

將設備的485接線連接正確，然后發送對應的報文

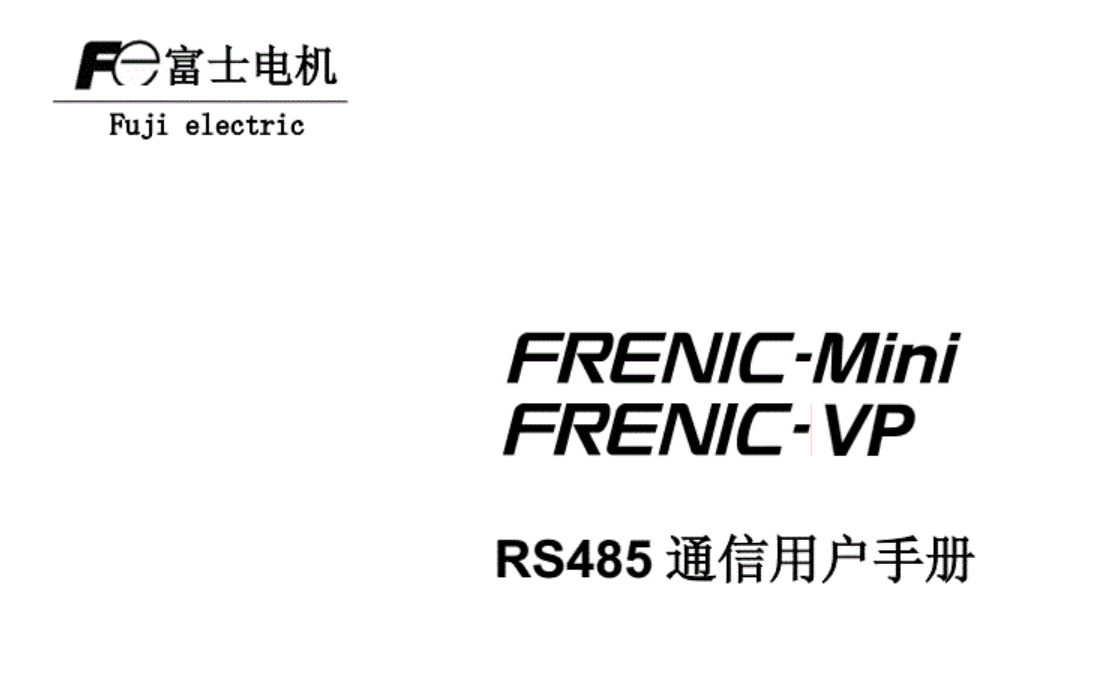

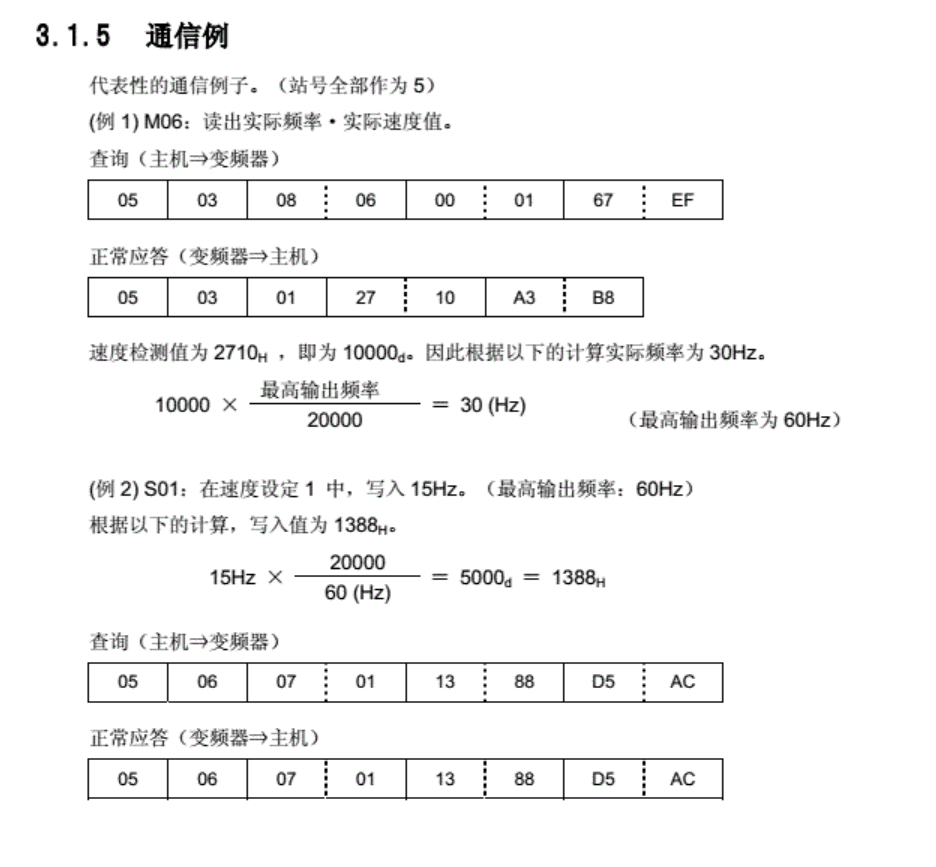

打開電機通訊手冊，查找通訊范例。

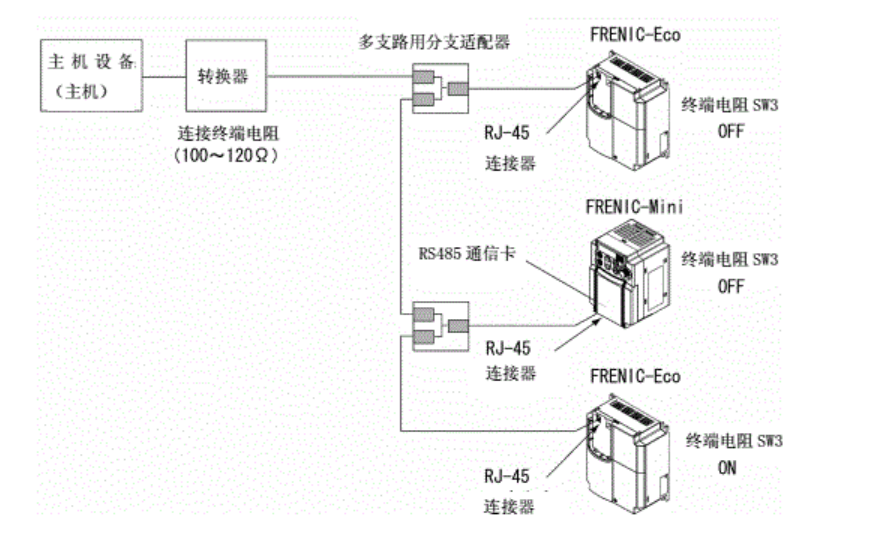

首先檢查接線按手冊說明正確連接設備。

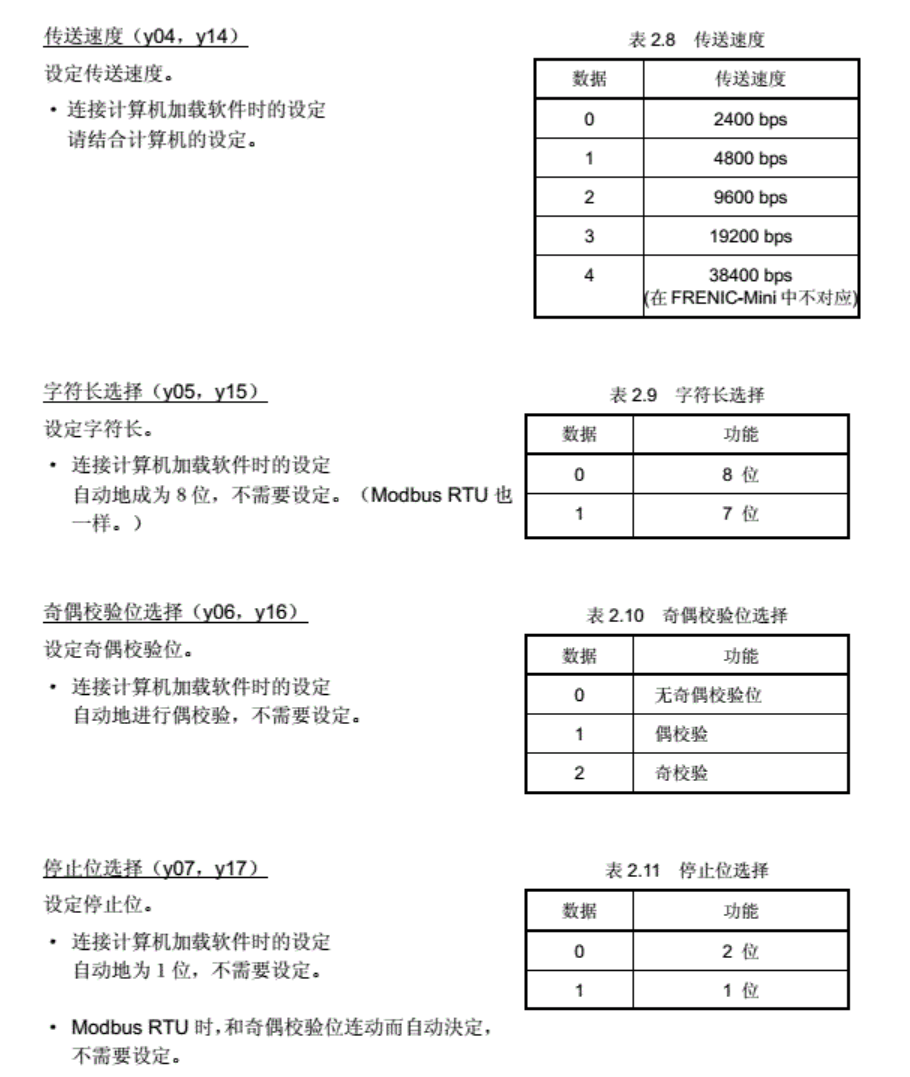

設置好從站485參數

由于設備使用的是ModbusRTU協議，所以我們要用網關來發送Modbus報文，

該報文可以由PLC發送，也可以用網關配置好對應報文。

比如發送05 03 08 06 00 01 67 ef

變頻器收到報文后就會恢復 05 03 01 27 10 A3 B8,只需要在網關響應處配置7字節接收數據即可。

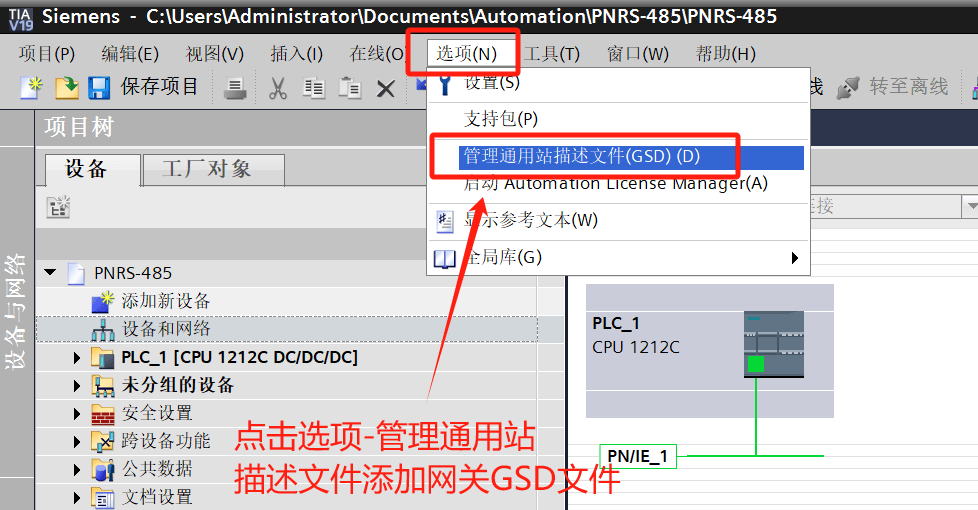

打開PLC組態軟件（博圖，step7等），新建項目添加PLC并導入網關GSD文件

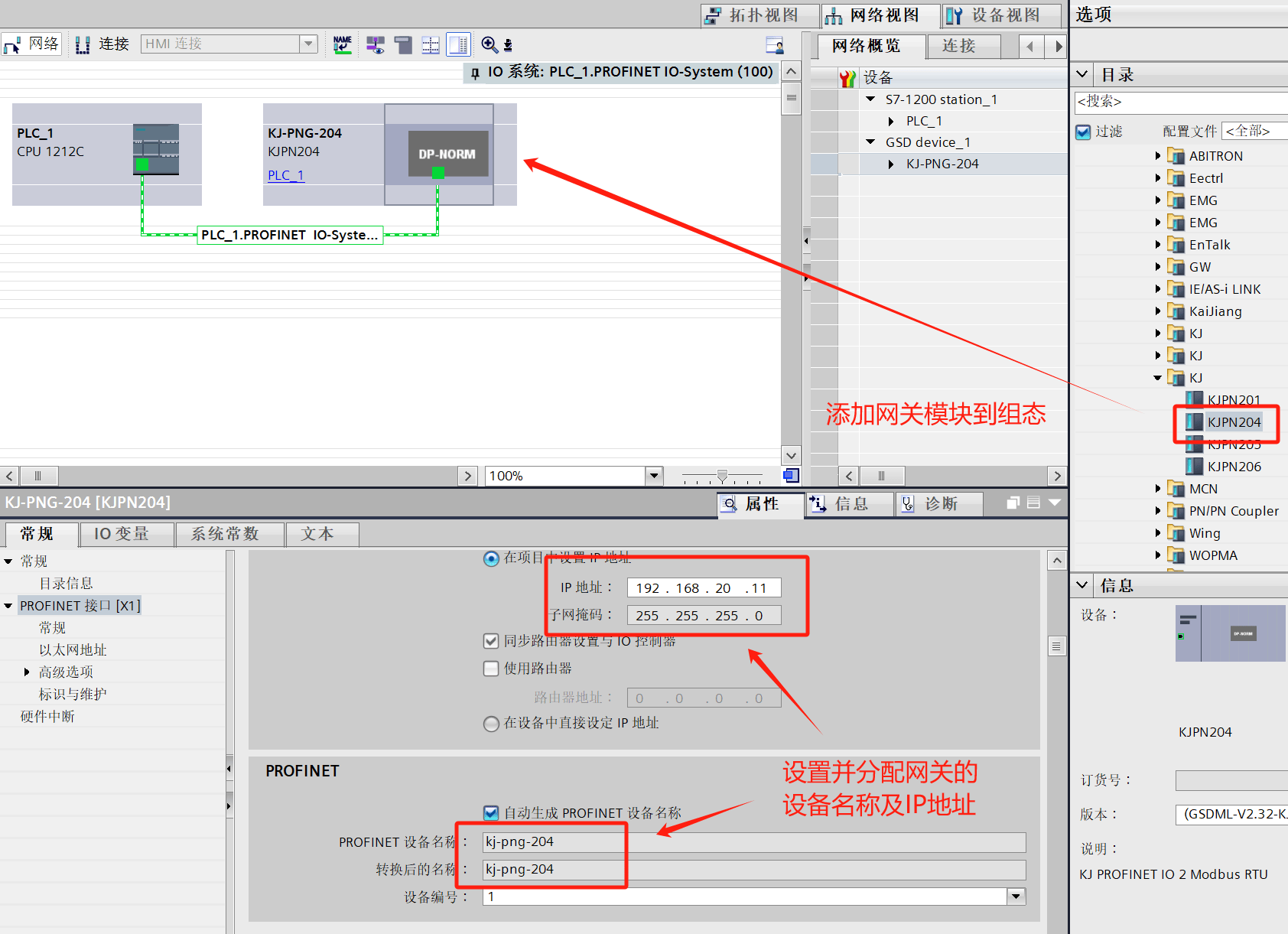

將模塊添加進入網關并分配Profinet參數給網關（設備名稱及IP地址等）

博圖一側配置相對簡單，按步驟進行組態即可。

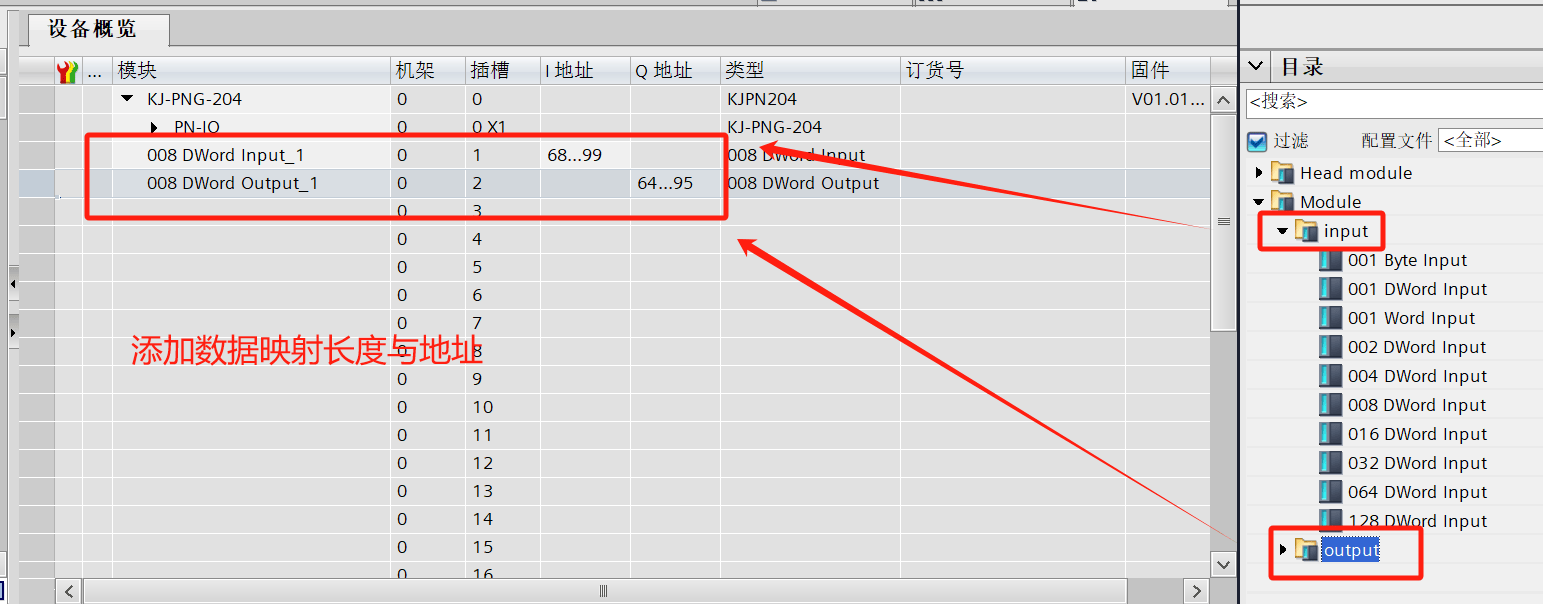

添加輸入輸出長度并分配IQ地址

完成后將組態下載進PLC，看到網關狀態指示燈正常亮起即可
