TPS2543 是一個 USB 充電端口控制器和電源開關，集成了 USB 2.0 高速數據線 （D+/D–） 開關。TPS2543 在 D+/D– 線路上提供電信號 支持在 Device feature （設備功能） 部分下列出的充電方案。TI 測試流行手機的充電 手機、平板電腦和媒體設備與 TPS2543，以確保與 BC1.2 兼容 合規和非 BC1.2 合規設備。
*附件：tps2543.pdf

除了為流行的設備充電外，TPS2543還支持兩種不同的電源 管理功能，即通過 STATUS 引腳進行電源喚醒和端口電源管理 （PPM）。電源喚醒允許在 S4/S5 充電和 PPM 在多端口應用程序中管理端口電源的能力。此外，系統喚醒 （從 S3 開始）和鼠標/鍵盤（僅限低速）在 TPS2543 中也受支持。

TPS2543 73mΩ 配電開關適用于重 可能會遇到電容負載和短路。兩個可編程電流 閾值為設置電流限值和負載檢測閾值提供了靈活性。

特性

• D+/D– CDP/DCP 模式，符合 USB 電池充電規范 1.2
• D+/D– 短路模式，符合中國電信行業標準 YD/T 1591-2009
• 通過自動選擇支持非 BC1.2 充電模式
  • D+/D– 分壓器模式 2 V / 2.7 V 和 2.7 V / 2 V
• 支持睡眠模式充電和鼠標/鍵盤 （僅限低速） 喚醒
• S4/S5 充電中的電源控制和所有充電模式下的端口電源管理的負載檢測
• 兼容 USB 2.0 和 3.0 電源開關要求
• 集成 73mΩ（典型值）高側 MOSFET
• 可調電流限制高達 3 A（典型值）
• 工作范圍：4.5 V 至 5.5 V
• 直接兼容 TPS2540/40A
• 最大設備電流：
  • 器件禁用時為 2 μA
  • 器件啟用時為 260 μA
• 采用 16 引腳 QFN （3 × 3） 封裝
• UL 認證和 CB 文件編號E169910

參數

方框圖

1. 概述

TPS2543是一款集成USB 2.0高速數據線（D+/D-）開關的USB充電端口控制器和電源開關，支持多種USB充電模式，包括BC1.2 CDP/DCP模式、D+/D-短路模式以及非BC1.2充電模式。該器件旨在滿足USB端口、筆記本電腦、通用壁掛式充電適配器等應用的需求。

2. 主要特性

• ?支持多種USB充電模式?：包括BC1.2 CDP/DCP、D+/D-短路模式和非BC1.2充電模式。
• ?集成73-mΩ高側MOSFET?：用于電源分配，適用于重電容負載和短路情況。
• ?可編程電流限制?：電流限制可調至最高3A。
• ?負載檢測?：支持S4/S5充電和端口電源管理。
• ?電源喚醒和端口電源管理?：通過STATUS引腳實現。
• ?兼容USB 2.0和3.0電源開關要求?。

3. 功能描述

• ? 標準下游端口（SDP） ?：遵循USB 2.0/3.0協議，提供至少500mA/900mA的電流。
• ? 充電下游端口（CDP） ?：遵循USB BC1.2，提供至少1.5A的電流，并支持USB 2.0通信。
• ? 專用充電端口（DCP） ?：僅提供電源，不支持數據連接。支持BC1.2和YD/T 1591-2009標準的短路模式，以及Divider1和Divider2充電方案。
• ?喚醒USB功能?：支持通過鼠標/鍵盤從S3睡眠狀態喚醒系統。
• ?負載檢測?：通過STATUS引腳提供負載檢測信號，支持電源喚醒和端口電源管理功能。
• ?過流保護和過熱保護?：具有過流限制和過熱關斷功能，保護電路免受損害。

4. 應用信息

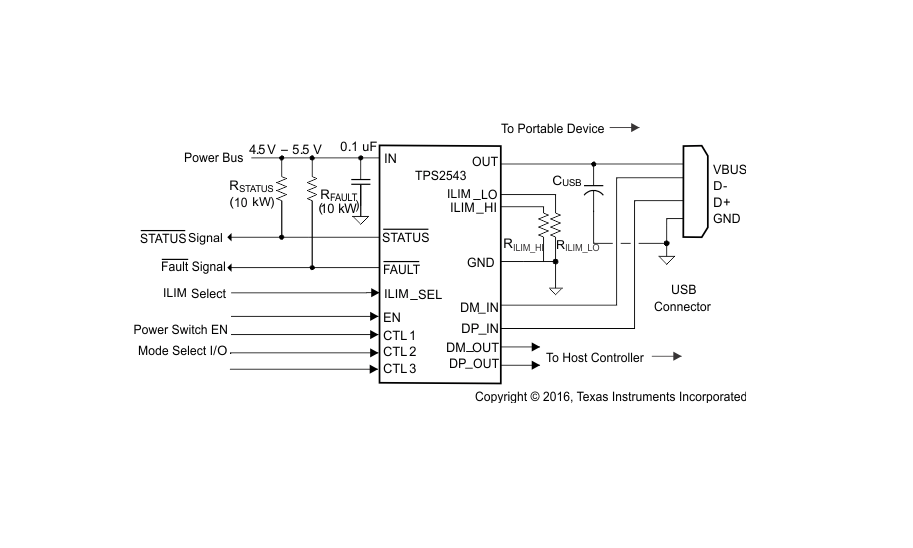

• ?典型應用?：USB端口（主機和集線器）、筆記本電腦、通用壁掛式充電適配器等。
• ?設計指南?：提供了詳細的設計要求和設計步驟，包括電流限制設置、布局指導等。
• ?電源推薦?：建議輸入電源電壓范圍為4.5V至5.5V，并根據應用需求選擇合適的電源容量。

5. 封裝與尺寸

• ?封裝類型?：16引腳QFN（3x3）封裝。
• ?尺寸?：3.00mm x 3.00mm。

6. 結論

TPS2543是一款功能豐富的USB充電端口控制器和電源開關，支持多種USB充電模式，并具有負載檢測、電源喚醒和端口電源管理等高級功能。其緊湊的封裝和靈活的配置選項使其成為USB端口和充電適配器等應用的理想選擇。
