Analog DevicesEVAL-LTM4719-AZ評估板經過特別設計，專門用于輕松高效地演示LTM4719。LTM4719是一款42V雙路輸入、150mA同步降壓電源模塊?（微型模塊）穩壓器，集成了電池健康監控器和低壓差線性穩壓器。

數據手冊：*附件：Analog Devices Inc. EVAL-LTM4719-AZ評估板數據手冊.pdf

ADI EVAL-LTM4719-AZ的正常工作電壓輸入范圍較廣，介于2.4 V至42
V之間，并且能夠實現兩個獨立輸入電源之間的平滑切換。電壓輸出范圍為1V至4.2 V，可提供高達150 mA的連續輸出電流。

通過DC1613AI2C/SMBus/PMBus軟件狗，EVAL-LTM4719-AZ可以與P1處的PC直接相連。LTpowerPlay?支持用戶運行圖形用戶界面 （GUI） 并對電池健康狀況 （SoH） 監視器進行設置。

LTpowerPlay GUI軟件

LTpowerPlay是一款功能強大的Windows平臺開發環境，它通過各個器件的專用演示板，為Analog Devices電源管理集成電路（IC）提供支持。LTpowerPlay還支持離線模式（沒有硬件），可用于構建多芯片配置文件，保存后供日后重新加載使用。

在電路板啟動期間，LTpowerPlay能夠作為診斷工具使用，用于對系統中的電源管理方案進行編程或調整，同時可以在電源軌啟動時檢測電源相關問題。此外，該軟件具備自動更新功能，可確保其與最新的設備驅動程序及文檔集保持同步。

特性

• 輸入之間平滑切換
• 與LTpowerPlay兼容
• 專為庫侖計打造的簡潔直觀的圖形用戶界面 (GUI)
• 訪問庫侖計的寄存器數據
• 可選性超級電容器均衡器

必要設備

• 雙電源
• 單個電子負載
• 至少四個數字萬用表(DMM)
• 可選：
  • DC1613A
  • 安裝有LTpowerPlay軟件的電腦

布局

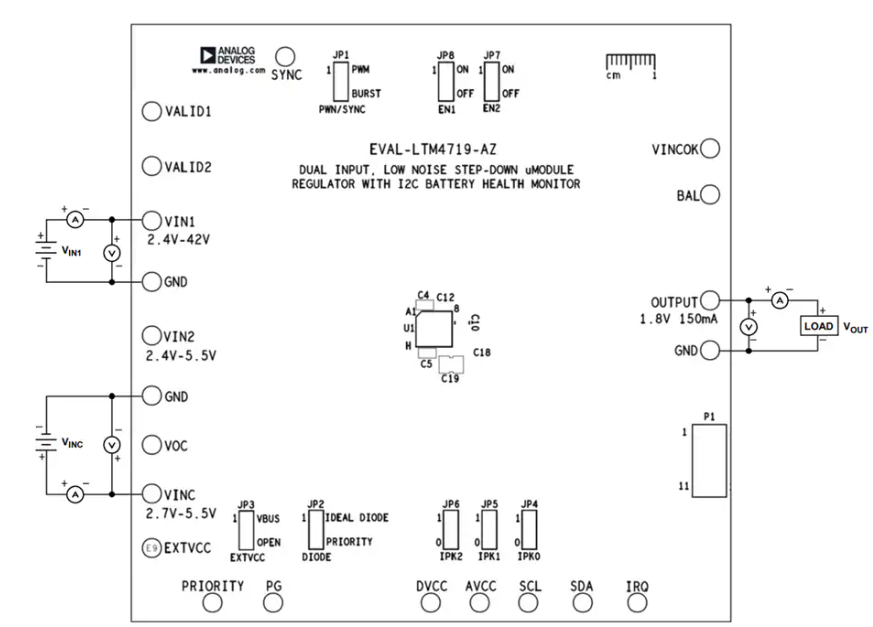

測試設置
