一、項目背景
為響應國家“雙碳”目標，某重工企業積極推進綠色能源轉型，利用廠區十二個屋面建設總規模達17.99985MW的分布式光伏發電項目。項目采用“自發自用（一五二），余電上網”模式，年均發電量約2400萬千瓦時，可減少二氧化碳排放約1.8萬噸/年，相當于植樹造林180萬平米，具有顯著的環保與經濟效益。

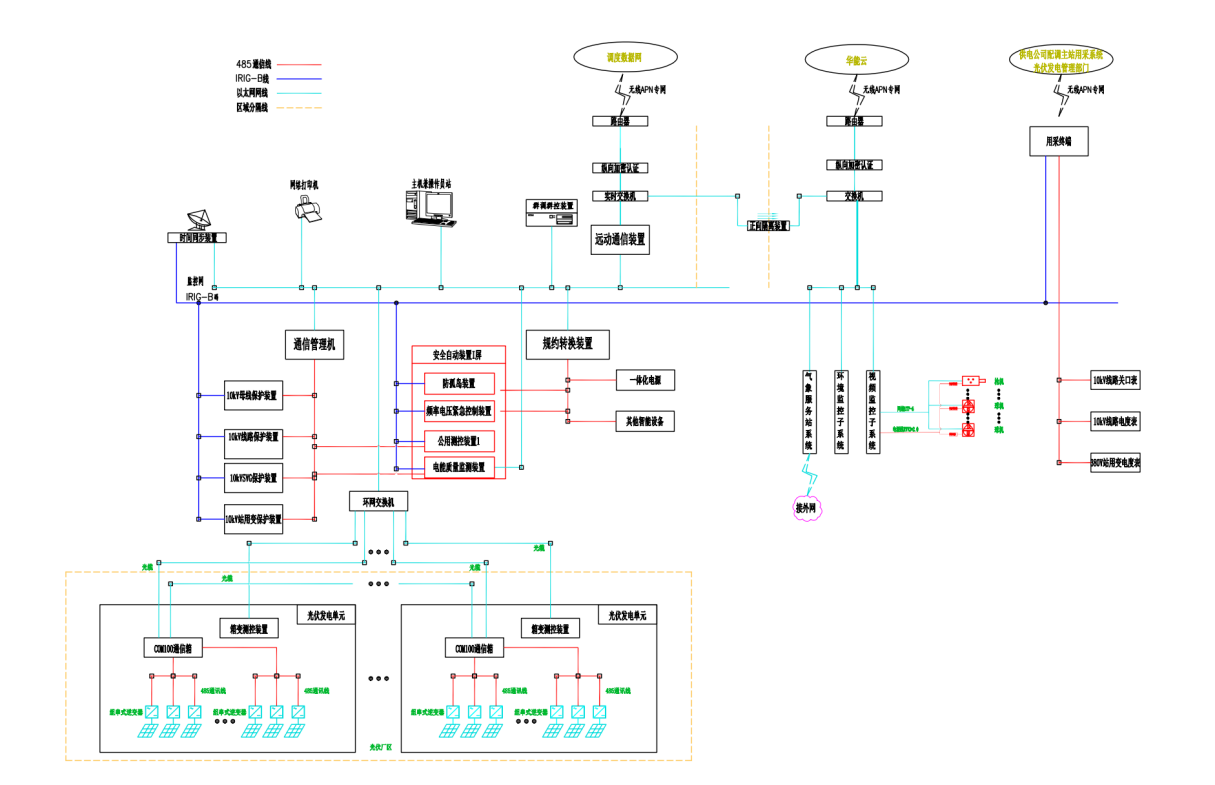

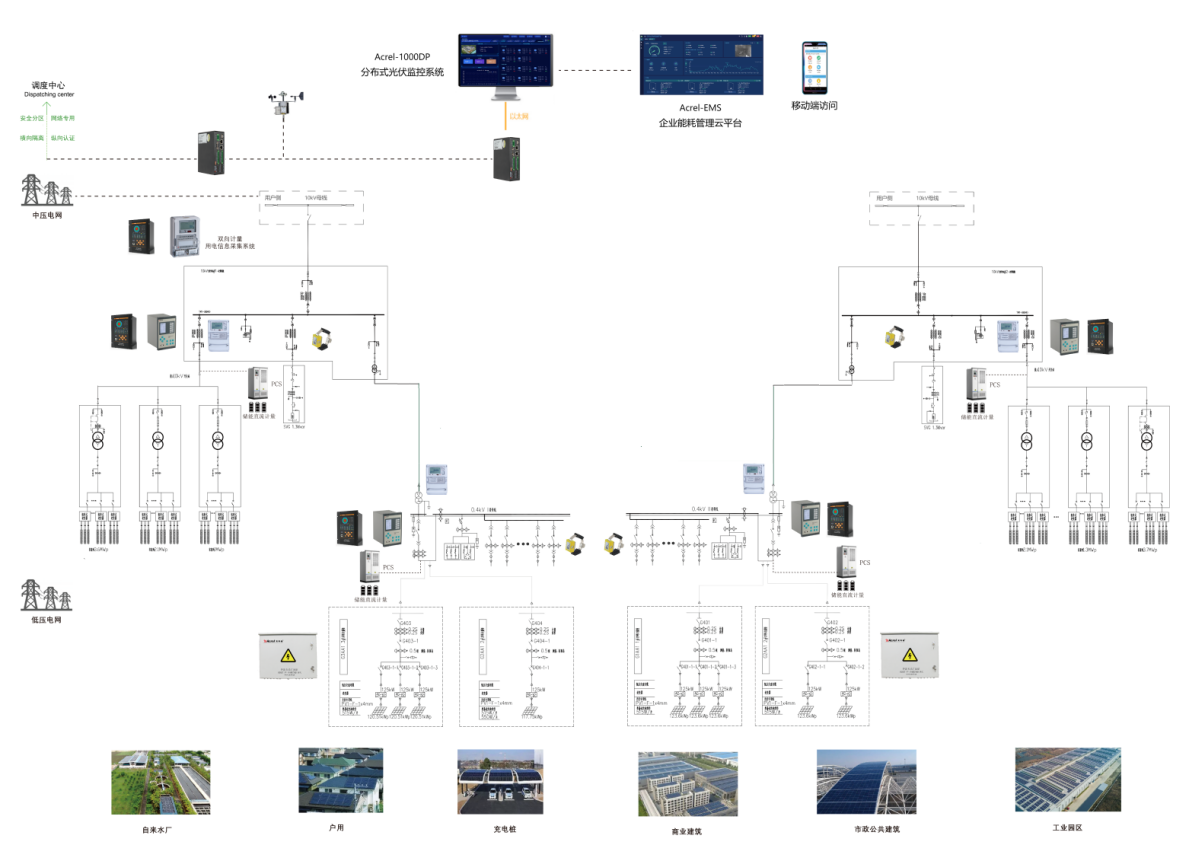

二、系統架構與技術方案
安科瑞電氣股份有限公司（零一七六）為該項目提供了一套完整的分布式光伏監控系統解決方案，系統架構分為三層：
1.現場設備層

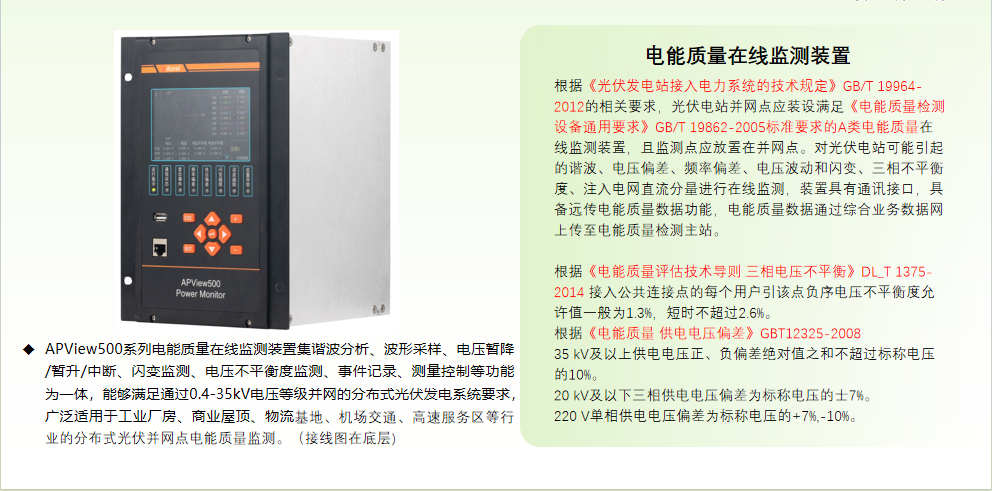

包含微機保護裝置、電能質量在線監測裝置（APView500PV）、防孤島保護裝置（AM5SE-IS）（零七一九）、故障解列裝置（AM5SE-FA）及多功能計量儀表等，實時采集電氣參數與設備狀態數據。

配置直流電源系統與UPS，保障二次設備穩定運行。
2.網絡通訊層
采用ANet-2E4SM智能網關，支持規約轉換與數據存儲，通過光纖和5G無線專用通道將數據上傳至調度主站，并實現縱向加密傳輸，確保通信安全。

3.平臺管理層

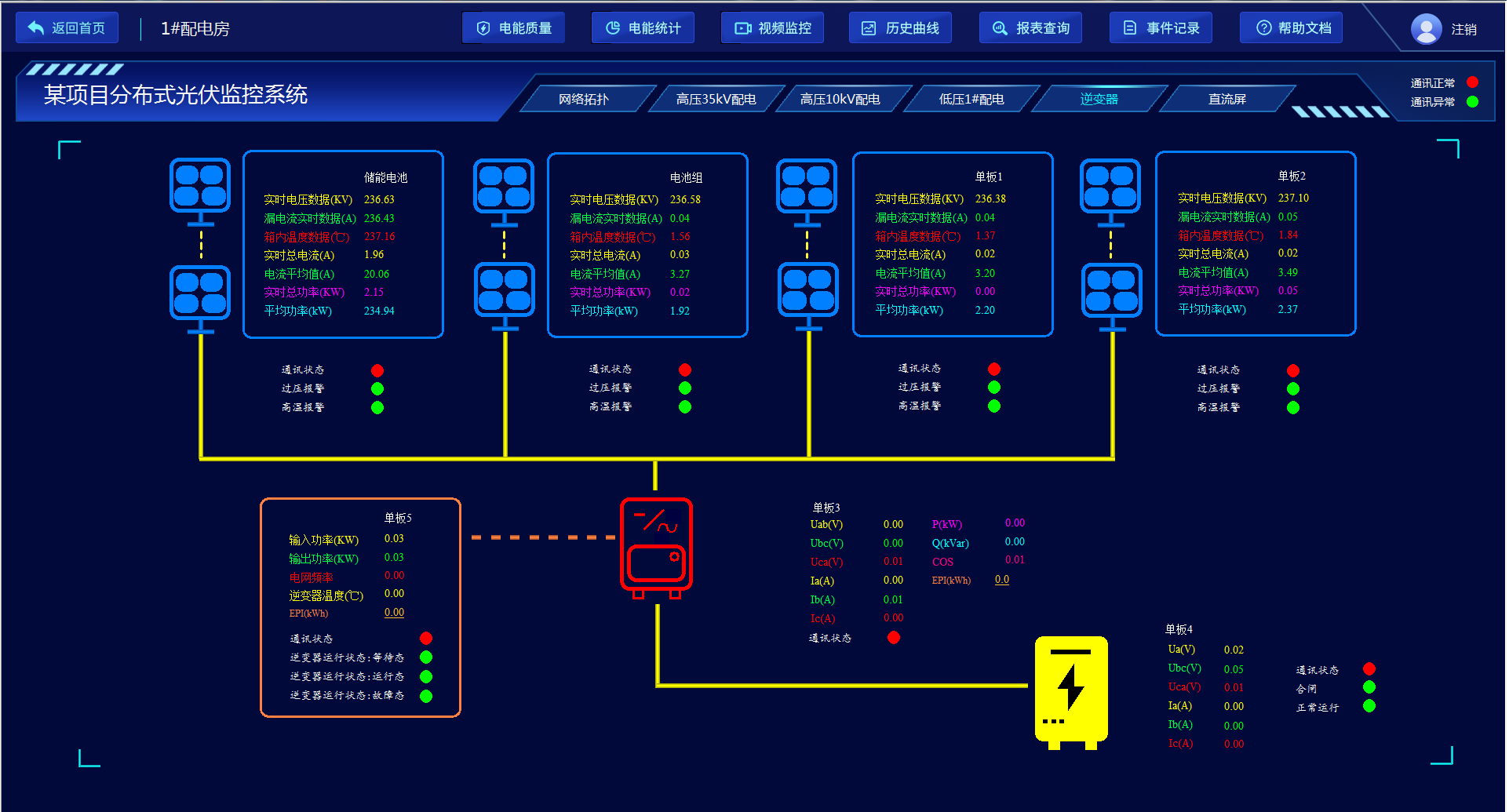

部署Acrel-1000DP分布式光伏監控系統，集成發電效率監測、設備狀態分析、電能質量評估等功能，并與國網供電公司調度控制中心平臺互聯，實現遠程“四遙”（遙測、遙信、遙控、遙調）管理。

三、關鍵技術亮點
1.智能保護與安全控制
配置方向過流保護、頻率電壓異常解列裝置及防孤島保護裝置，動作時間≤2秒，確保電網故障時快速切除并網點，避免孤島運行風險。

逆變器具備高低壓解列、檢有壓自動并網功能，支持與電網調度指令實時聯動。

2.全場景監控與數據分析

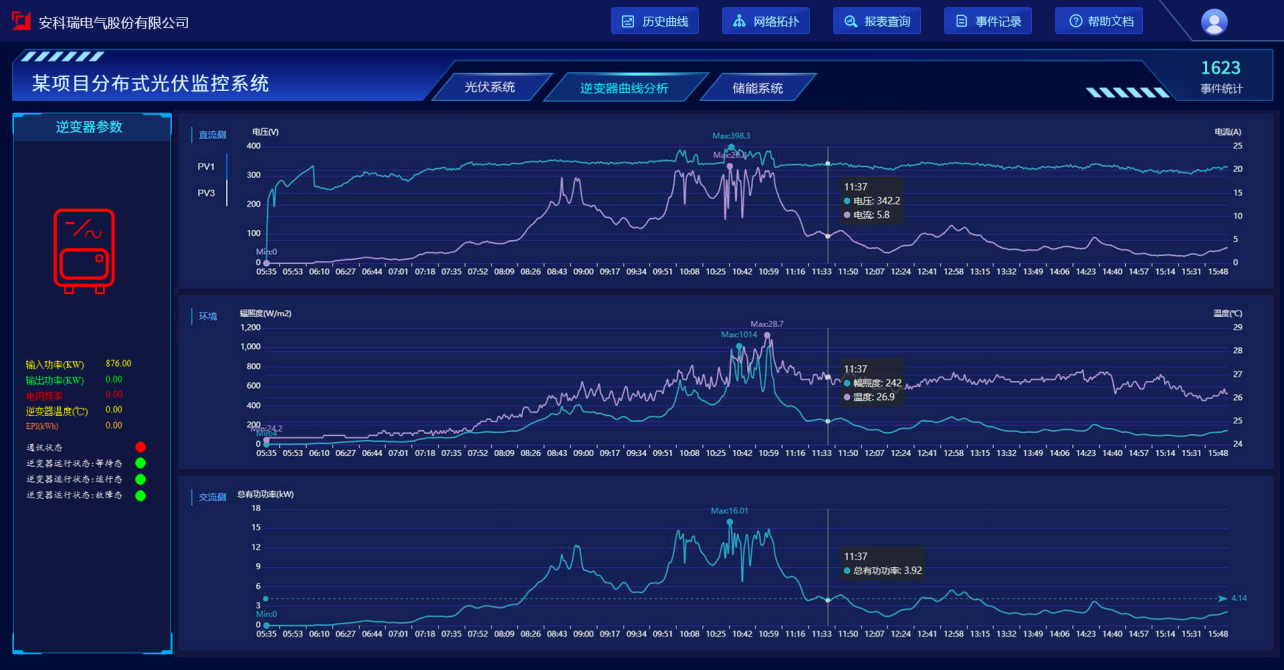

實時監測光伏組件電壓、電流、功率及環境參數（輻照度、溫濕度等），通過柱狀圖、曲線圖展示發電效率與環境關聯性。

支持事故報警（斷路器跳閘、保護動作）與預告報警（設備異常、參數越限），實現分級告警與遠程故障診斷。

3.高效并網與調度協同
采用XGF10-Z-1國網典型設計方案，通過3個高壓并網點接入10kV電網，配置光伏進線柜、計量柜及出線柜，實現電能精準計量與余電上網結算。
通過5G路由器與縱向加密裝置，滿足電網調度機構對分布式電源“可觀、可測、可調、可控”的要求。

四、實施效果與行業價值
1.經濟效益
年均發電量2400萬千瓦時，企業自發自用比例超80%，顯著降低用電成本；余電上網部分通過綠電交易獲取額外收益。
2.社會效益
每年節約標準煤約9600噸，減排二氧化碳2.4萬噸，助力區域能源結構優化與碳減排目標達成。
3.技術示范意義
項目為江蘇省分布式光伏接網消納政策（2024-2025年規劃新增2228萬千瓦）提供了典型案例，驗證了高比例新能源接入配電網的可行性與安科瑞系統的可靠性。
五、結語
安科瑞分布式光伏監控系統通過智能化、模塊化設計，實現了光伏發電全生命周期的高效管理與安全運行。該重工企業的成功應用，不僅為企業綠色轉型提供了技術支撐，也為工業領域大規模分布式光伏建設創造了價值。
