長距離管道輸水工程中，充放水過程的安全性與效率始終是行業關注的重點。如何精準模擬復雜的水氣兩相流動，確保管道運行安全？積鼎科技基于自主研發的VirtualFlow 流體仿真軟件，為市政水務領域提供了一套高效、可靠的計算流體力學解決方案，助力工程實現 “安全快速充水” 的核心目標。

長距離輸水工程由于其管線較長，對整條管線進行充放水往往需要十幾天甚至幾十天才能完成，充放水快慢將對整個工程的進度產生直接影響。往往面臨以下挑戰：

·周期長：充放水需十幾天甚至幾十天，直接影響工程進度；

·風險高：有壓充水中的水氣兩相瞬變流動復雜，壓力、流量波動大，易引發安全隱患；

·成本高：傳統物理模型試驗耗時長、費用高，難以滿足現代工程快速迭代需求。

積鼎科技解決方案：通過VirtualFlow 數值模擬技術，以低成本、短周期實現對管道充水過程的精準仿真，提前預警風險，優化排氣孔設計與充水策略，為工程保駕護航。

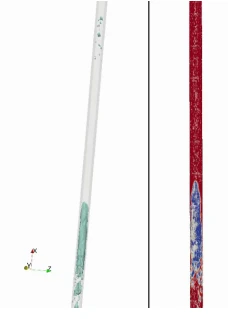

VirtualFlow管道兩相流流動

技術優勢：VirtualFlow 如何突破瓶頸？從幾何建模到結果驗證

1、精準建模：以某輸水工程為例，假設上游水庫向下游水庫充水，上游水庫水面高程為7m，下游水庫水面高程為0.35m，上下游坡度最大高度差不超過1m。管線長度為100m，管道內徑為0.34m，距離上游水庫85m處設置一排氣孔，排氣口內徑為0.1m。

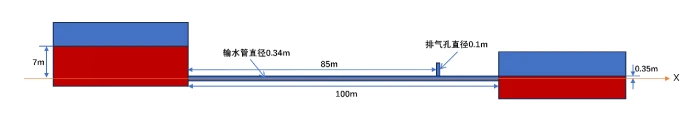

幾何模型示意圖（紅色為水，藍色為空氣）

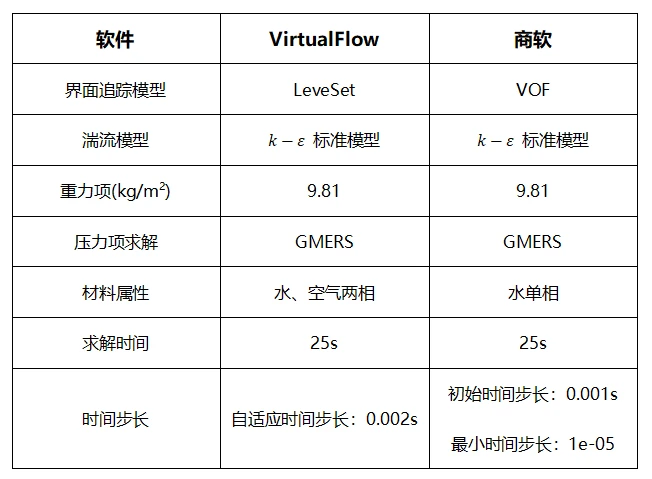

2、精準仿真：與某商用軟件（VOF 模型）對比，VirtualFlow 采用LeveSet 界面追蹤技術，完整考慮空氣與水的兩相流動（商軟僅模擬水單相），結果顯示兩者壓力曲線吻合度高，驗證了計算準確性。

仿真結果對比

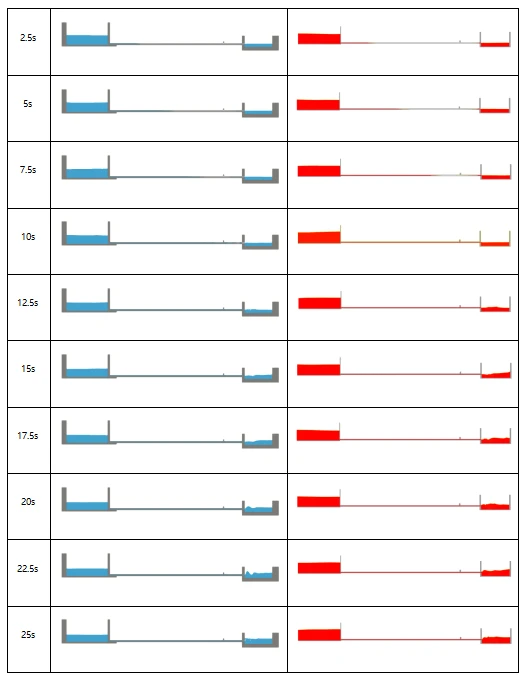

兩個軟件在不同時刻的整體流動過程對比如下：

在計算過程中，為了觀察排氣孔處的壓力變化，在排氣孔對應的管道底部創建了一個監測點，用來監測管道底部的壓力隨時間的變化，如下圖所示。

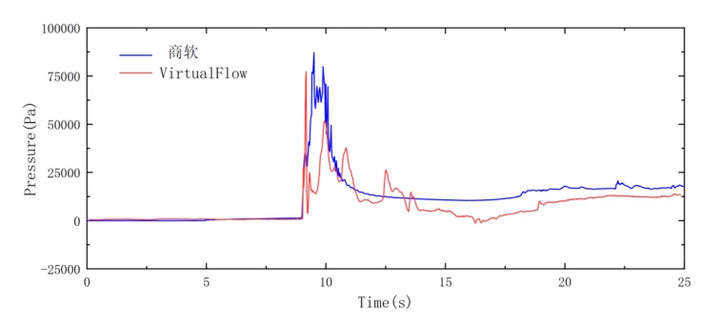

圖3 排氣孔處管道底部的監測點壓力隨時間的變化

總體上，兩個曲線吻合度較高，驗證了VirtualFlow計算結果的準確性。需要注意的是，由于排氣孔的影響，在10s左右出現壓力的突變，并且商軟峰值壓力的持續時間比VirtualFlow長，主要原因是商軟對自由液面模型進行了簡化，它忽略了氣體的流動，氣體僅有一個正向壓力作用在液體表面，氣體中的壓力梯度和剪應力是忽略的。VirtualFlow仿真時完全考慮了空氣對自由液面的影響，和水在管道形成了不同的流型，如氣泡流、塞狀流，分層流。

3、高效計算：更少網格，更快速度

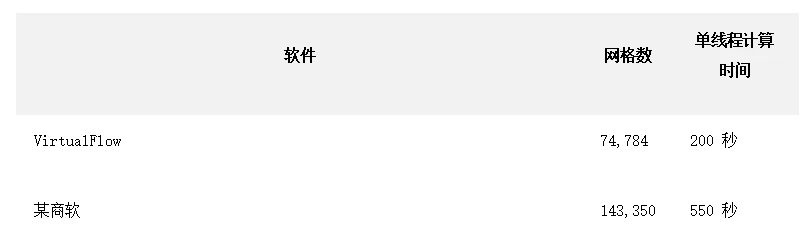

·網格與效率對比：

優勢：VirtualFlow 以約 50% 的網格量實現近3 倍計算效率提升，大幅降低計算資源消耗。

4、物理模型優勢

·流型模擬全面：VirtualFlow 可精確模擬氣泡流、塞狀流、分層流等多種流型，而商軟因簡化自由液面模型（忽略氣體流動與壓力梯度），導致峰值壓力持續時間失真（見圖 2 對比）。

·便捷性升級：采用笛卡爾網格劃分，操作流程更簡化，適配復雜管道結構，減少工程師建模耗時。

CFD流體仿真技術對水利水務場景價值：安全與效率雙提升！

1.風險預判：通過仿真提前發現充水過程中壓力突變點（如案例中 10 秒左右的排氣孔壓力波動），優化排氣孔位置與尺寸，避免水錘效應與管道損傷。

2.效率優化：縮短充水周期，減少人工調試成本，為工程進度 “搶時間”。

3.綠色低碳：替代傳統物理試驗，降低材料與能源消耗，符合可持續發展理念。
