1 案例說明
2 VFBOX網關工作原理
3 應用條件
4 查看OPC DA服務器的相關參數
5 配置網關采集opc da數據
6 用HJ212協議轉發數據
7 212功能測試
8 在服務器上運行仰科OPC DA采集軟件
9 案例總結

1 案例說明

1. 在OPC DA服務器上運行OPC DA client軟件查看OPC DA服務器的相關參數。
2. 配置VFBOX網關參數，使用網關采集OPC DA服務器數據
3. 使用HJ212協議轉發采集的數據

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

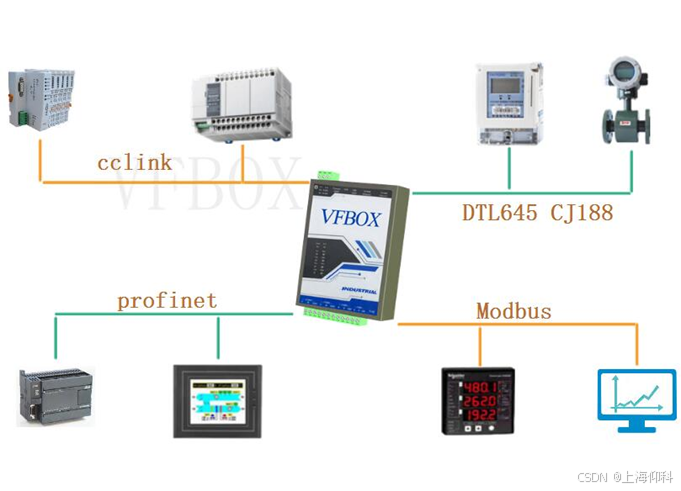

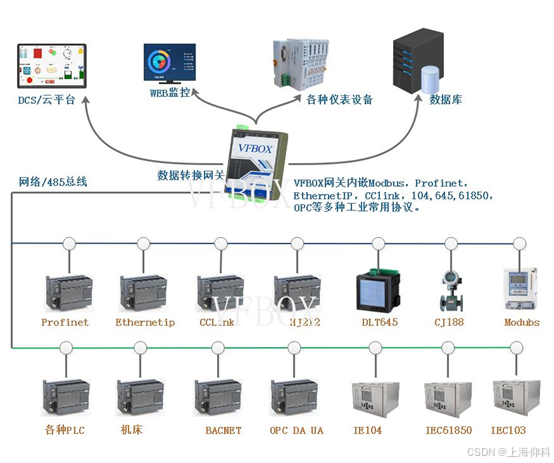

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 應用條件
采集OPC DA服務器的數據，需要在的OPC DA服務器上安裝仰科的客戶端軟件。OPC DA服務器需要是window系統。如果OPC DA服務器不能安裝軟件，則網關采集不了OPC DA服務器的數據。

4 查看OPC DA服務器的相關參數

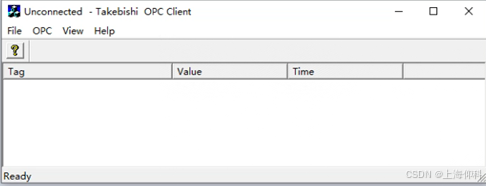

1. 在opc da 服務器的電腦上打開opc client軟件

2. 點擊菜單中的“OPC-connect”，可以搜索處網絡中可的opc da服務器，選中要連接的服務器名稱。本例選中：UWinTech.UWinOPCS.1 （opc da服務器的名稱）

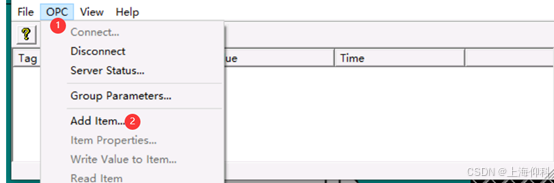

3. 查找數據的標簽名稱。選擇菜單“OPC-Add item”，查找此服務器上的數據標簽名稱。如要查看“LG_V301B_AV”的數據。

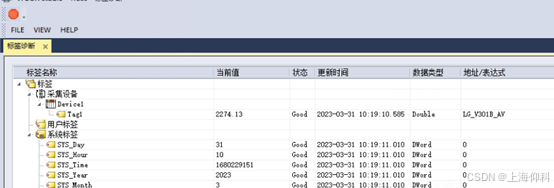

4. 選中會顯示數據如下：

5. 在采集點上電右鍵，選中“Item Attributers”

6. 可以查看數據的“數據類型”為“Double”

7. 以上參數在配置網關時會使用的到。OPC服務器的名稱UWinTech.UWinOPCS.1。要采集的點名稱：LG_V301B_AV，數據類型Double，

5 配置網關采集opc da數據

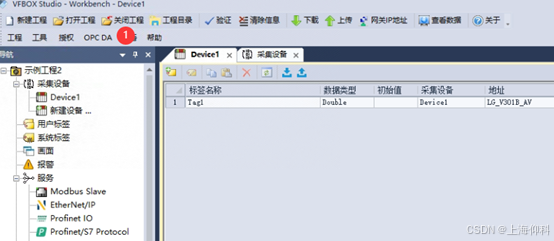

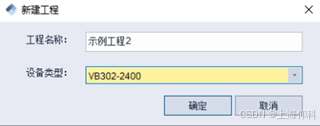

1. 在電腦上安裝VFBOX STUDIO軟件。打開VS配置軟件，新建工程，設備類型參考網關上的小標簽。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

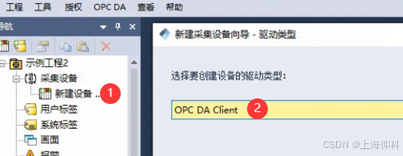

2. 新建設備，設備驅動類型選擇OPC da client

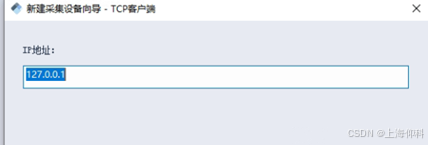

3. 下面的IP地址不用修改。

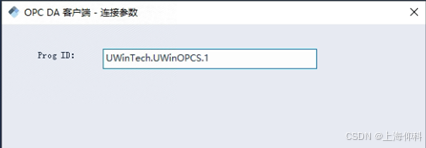

4. 輸入OPC DA服務器的名稱

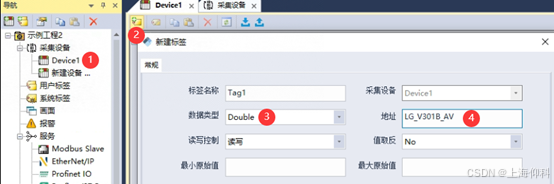

5. 新建一個采集點，輸入對應的數據類型和點名稱。讀寫控制只能選讀和寫。如果要寫數據到服務器，讀寫控制設置成寫。

6. 點擊“下載”，把工程下載到網關中。
7. 點擊菜單 啟動OPC DA 驅動。每次工程有修改，下載后都需要停止一下驅動，然后在啟動OPC DA驅動。

8. 如果需要電腦啟動后，自動啟動OPC Da驅動。可以點擊“Enable OPC DA Driver Auto Startup”。

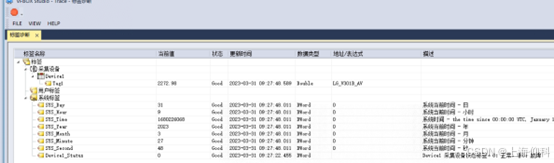

9. 點擊“查看數據”可以看到網關采集到的數據。

6 用HJ212協議轉發數據

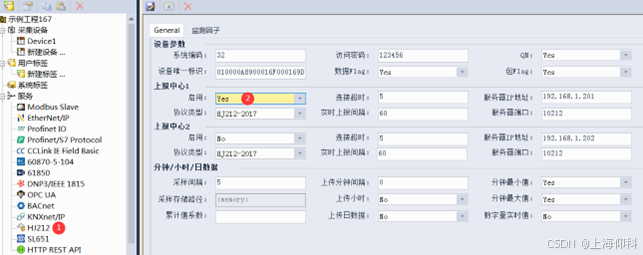

1. 到菜單“服務”下，點擊HJ212，啟用HJ212服務。網關可以上報到兩個中心。如果只上報一個，則啟用一個即可。


選項 說明
系統編碼ST 環保平臺提供
訪問密碼PW 環保平臺提供。如果沒有，則設置為空。
設備唯一標示MN 環保平臺提供
QN，數據Flag，報Flag 環保平臺如果不需要這些參數，則設置為No。沒有特殊說明，使用默認Yes即可。
實時命令編碼 使用默認2011
連接超時 默認5秒。網關5秒內不能和中心建立連接，會重新嘗試建立連接。
服務器IP地址
服務器端口 環保平臺的IP和端口
協議類型 一般選擇HJ212-2007
實時上報間隔 默認60秒。網關每隔60秒上報一次實時數據。

“分鐘/小時/日數據”是發送相應的分鐘，小時，日數據給環保平臺。此功能為選配功能，標準網關不包含此功能，如有需要，請聯系客服開通。
選項 說明

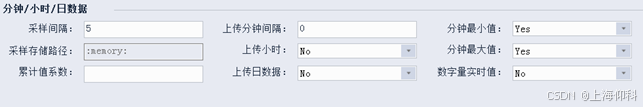

采集間隔 默認5秒。網關采集外部設備數據的間隔。
上傳分鐘間隔 單位：分鐘。
上報分鐘數據的間隔。
上傳小時 設置成Yes，則上報小時數據。
上傳日數據 設置成Yes，則上傳日數據
分鐘最大值
分鐘最小值 設置成Yes，則上報這兩個數據
數字量實時值 設置成Yes，則對數字量不做平均計算，上報實時值。
累積值系數 數據放大的倍數。如填寫10，則上報的值都放大10倍。

7 212功能測試

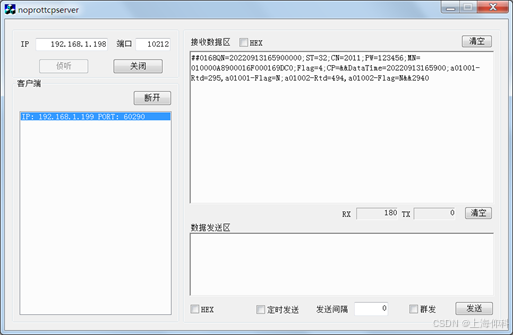

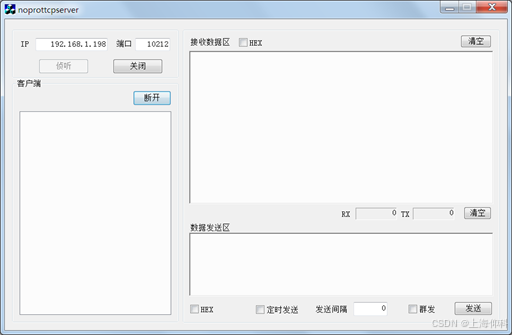

1. 在電腦上打開測試軟件。把電腦的IP地址配置成192.168.1.198，并把IP配置成電腦的IP地址，端口填寫10212，然后點擊偵聽。

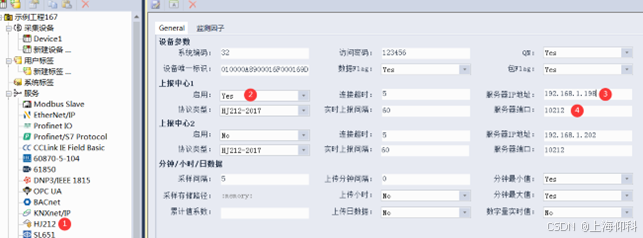

2. 配置網關參數如下：

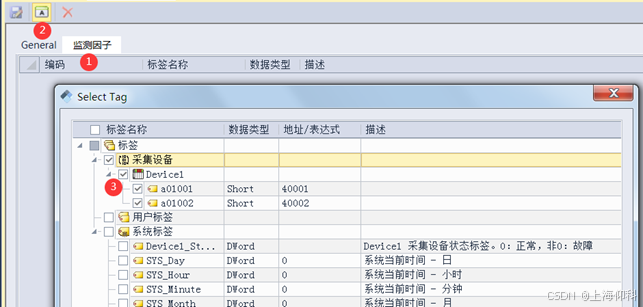

3. 把要上傳的數據添加到“檢測因子”下面。

4. 配置完成后，點擊下載，把工程下載到網關中。
5. 關閉電腦上的防火墻和殺毒軟件。
6. 等待一段時間后，軟件會收到網關發送上來的數據。

8 在服務器上運行仰科OPC DA采集軟件

1. 如果OPC DA服務器上不能安裝VS軟件。可以把VFBOXOPCClient復制到OPC DA服務器上運行，VFBOXOPCClient不需要安裝，打開直接使用。

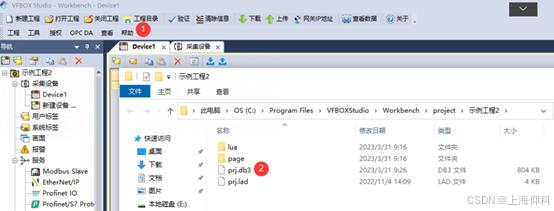

2. 在其他電腦上安裝VS軟件，并按上面的步驟配置好參數，點擊下載，把工程下載到網關中。然后，點擊工程目錄，打開工程目錄。

3. 點擊“關閉工程”，關閉當前工程。

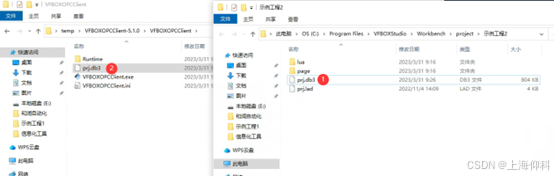

4. 把VFBOXOPCClient整個目錄復制到OPC DA服務器上。復制prj.db3到VFBOXOPCClient目錄下。

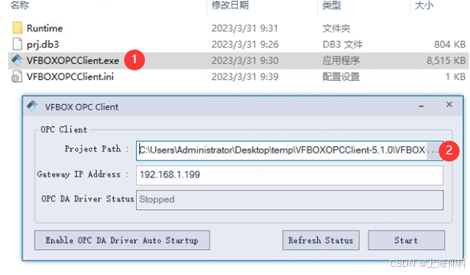

5. 用管理員權限打開VFBOXOPCClient.exe軟件，點擊2處，加載prj.db3工程文件。在Gateway IP Address，輸入網關的IP地址。點擊Start，啟動OPC DA采集服務。

6. 如果需要電腦啟動，自動啟動OPC DA 采集，點擊“Enable OPC DA Driver Auto Startup”
7. 點擊配置參數電腦上的VS軟件上的“查看數據”。看一下數據情況。注意配置參數的電腦一定要“停止OPC DA驅動”，看一下是否采集到數據。

8. 如果工程有修改，需要重新下載到網關，需要重新把prj.db3工程文件復制到OPC DA服務器。停止服務，再啟動服務。按上面從頭開始的流程在做一遍。

9 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
