1 案例說明
2 VFBOX網關工作原理
3 準備工作
4 配置VFBOX網關采集103設備數據
5 用HJ212協議轉發數據
6 212功能測試
7 IEC103協議說明
8 案例總結

1 案例說明

1. 設置網關采集IEC103設備數據
2. 把采集的數據轉成HJ212協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

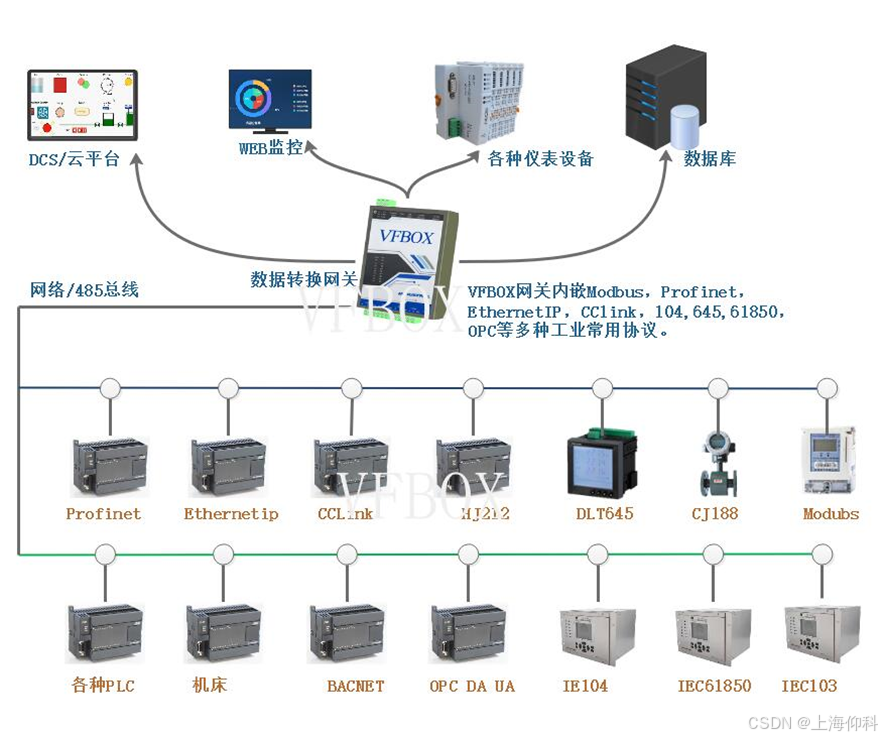

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集IEC103設備數據，HJ212協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。
   4 配置VFBOX網關采集103設備數據

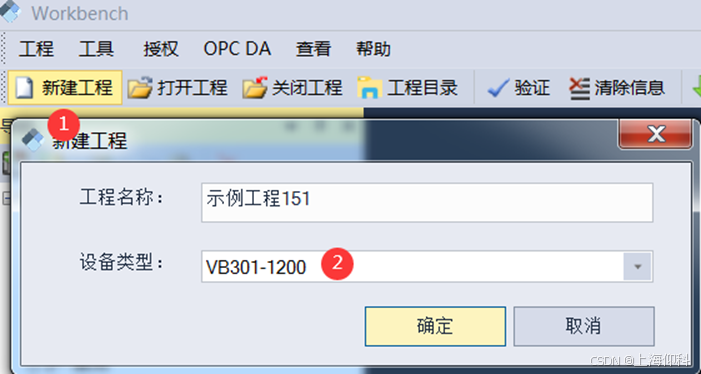

4. 安裝VFBOX Studio軟件（簡稱VS），并VS軟件。新建一個工程。設備類型選擇和實際使用的網關類型保持一致。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

5. 新建設備，選擇IEC103 Master

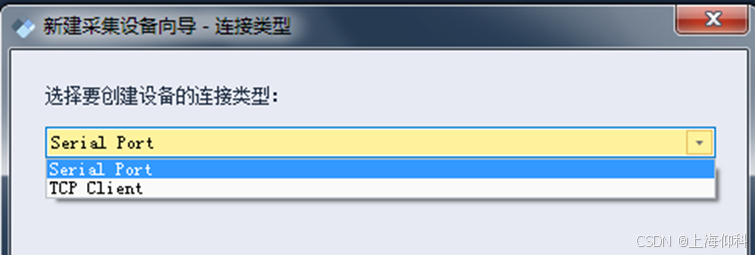

6. 選擇網關和103設備之間的連接方式。

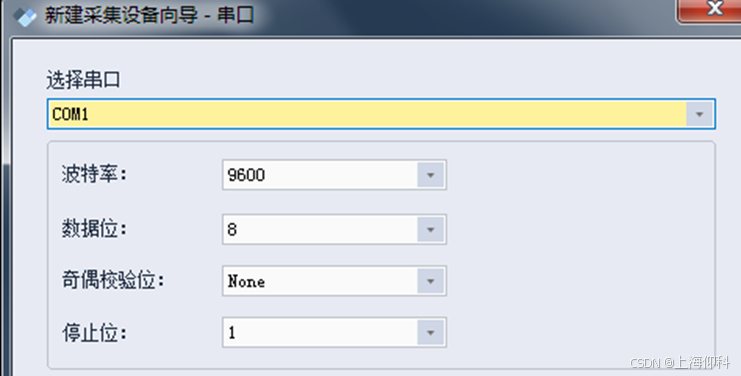

7. 如果選擇串口，則配置和103設備一樣的波特率、校驗位等信息。

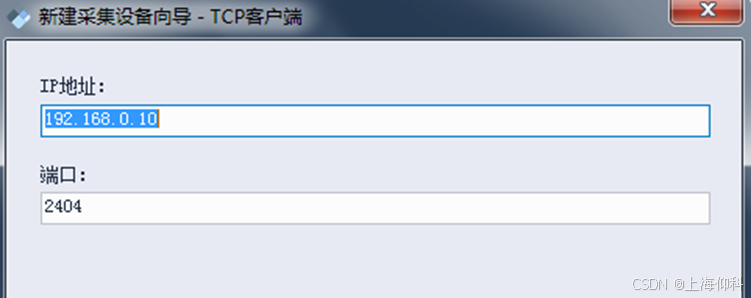

8. 如果選擇網口，則配置103設備的IP和端口號。

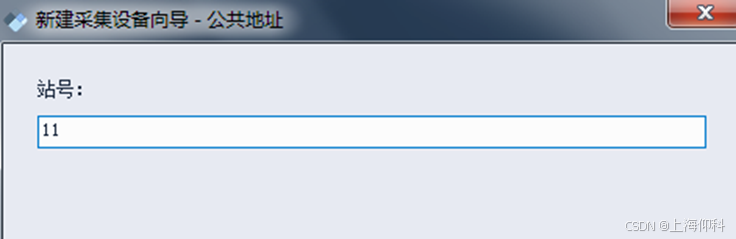

9. 輸入103設備的站號。

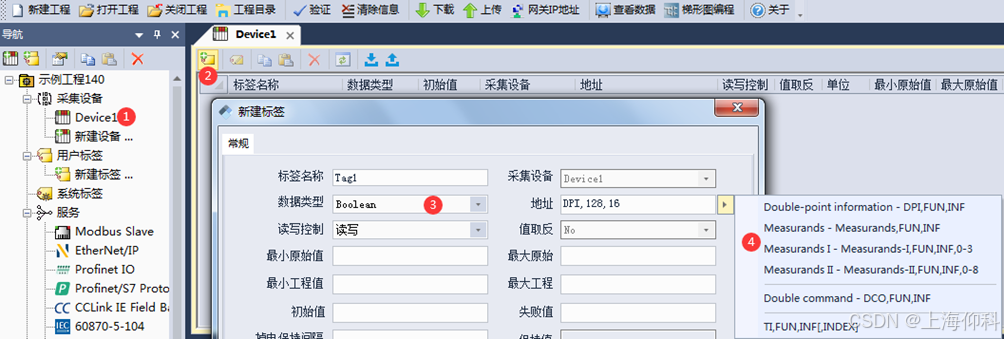

10. 按如下順序添加要采集的變量。其中103點地址用DPI,FUN定位的，這兩個是數字。FUN,INF定位，DPI是類型。DPI,FUN，INF具體值請參考103設備的說明書。

11. 配置完成后，點擊“下載”，把工程下載網關中。
12. 點擊“查看數據”，可查看網關采集到的數據。

5 用HJ212協議轉發數據

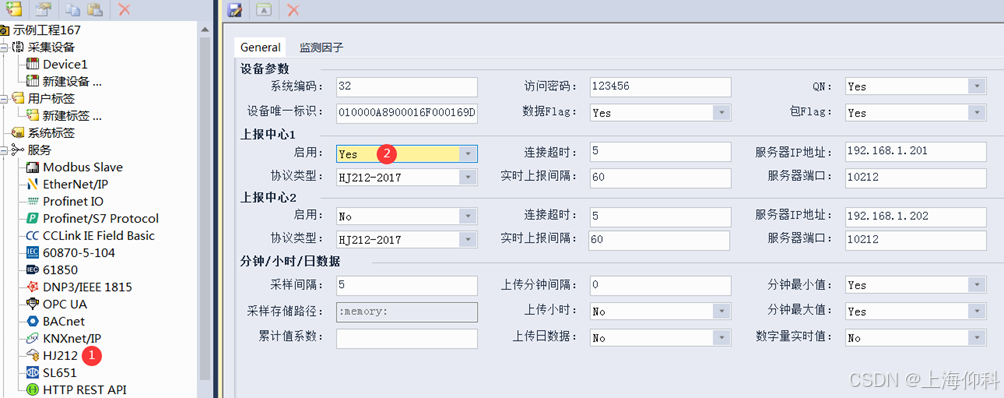

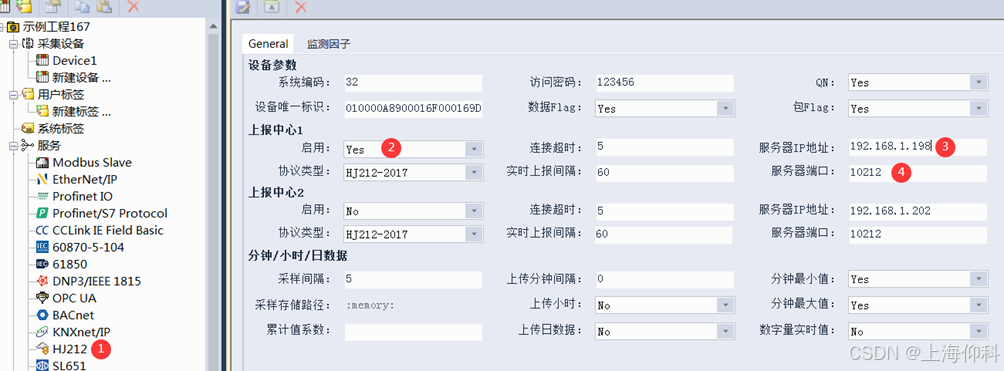

1. 到菜單“服務”下，點擊HJ212，啟用HJ212服務。網關可以上報到兩個中心。如果只上報一個，則啟用一個即可。


選項 說明
系統編碼ST 環保平臺提供
訪問密碼PW 環保平臺提供。如果沒有，則設置為空。
設備唯一標示MN 環保平臺提供
QN，數據Flag，報Flag 環保平臺如果不需要這些參數，則設置為No。沒有特殊說明，使用默認Yes即可。
實時命令編碼 使用默認2011
連接超時 默認5秒。網關5秒內不能和中心建立連接，會重新嘗試建立連接。
服務器IP地址
服務器端口 環保平臺的IP和端口
協議類型 一般選擇HJ212-2007
實時上報間隔 默認60秒。網關每隔60秒上報一次實時數據。

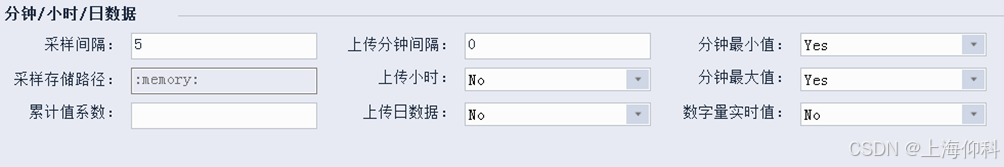

“分鐘/小時/日數據”是發送相應的分鐘，小時，日數據給環保平臺。此功能為選配功能，標準網關不包含此功能，如有需要，請聯系客服開通。
選項 說明
采集間隔 默認5秒。網關采集外部設備數據的間隔。
上傳分鐘間隔 單位：分鐘。
上報分鐘數據的間隔。
上傳小時 設置成Yes，則上報小時數據。
上傳日數據 設置成Yes，則上傳日數據
分鐘最大值
分鐘最小值 設置成Yes，則上報這兩個數據
數字量實時值 設置成Yes，則對數字量不做平均計算，上報實時值。
累積值系數 數據放大的倍數。如填寫10，則上報的值都放大10倍。

6 212功能測試

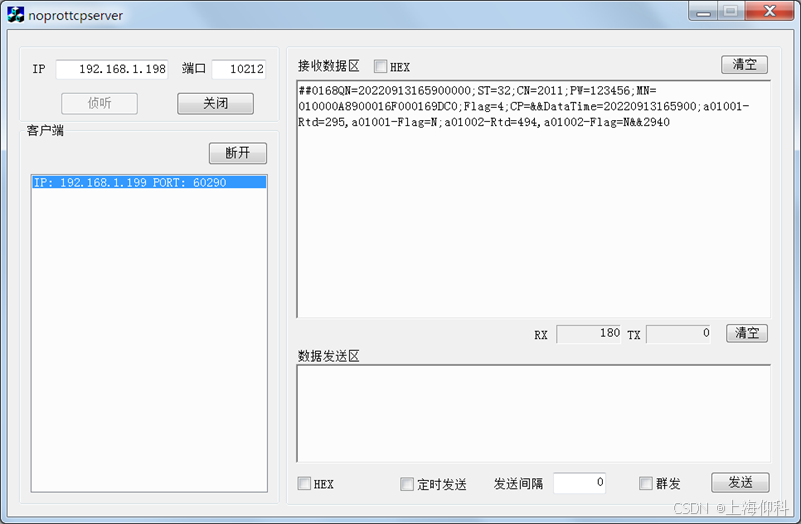

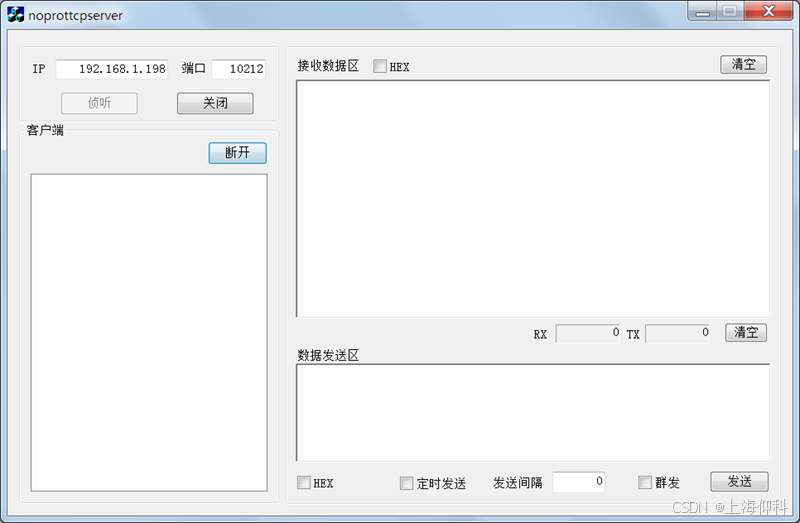

1. 在電腦上打開測試軟件。把電腦的IP地址配置成192.168.1.198，并把IP配置成電腦的IP地址，端口填寫10212，然后點擊偵聽。

2. 配置網關參數如下：

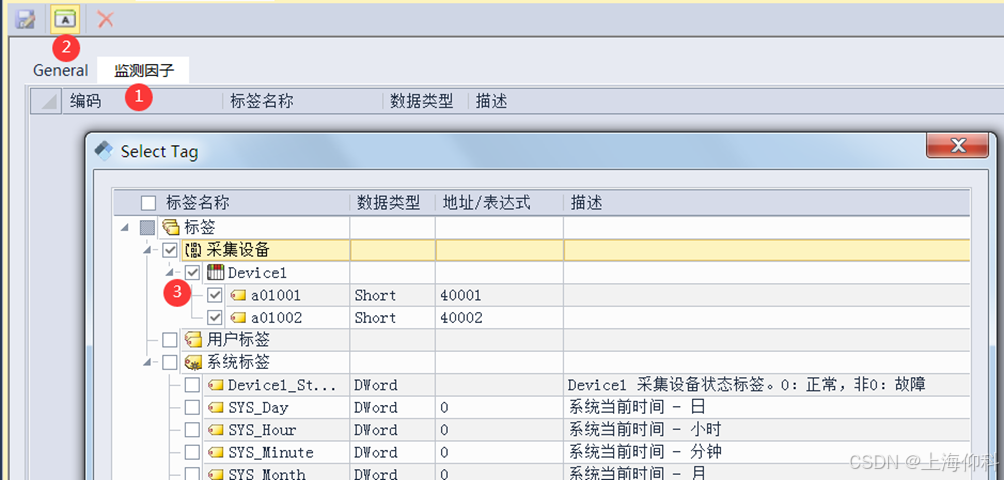

3. 把要上傳的數據添加到“檢測因子”下面。

4. 配置完成后，點擊下載，把工程下載到網關中。
5. 關閉電腦上的防火墻和殺毒軟件。
6. 等待一段時間后，軟件會收到網關發送上來的數據。


7 IEC103協議說明

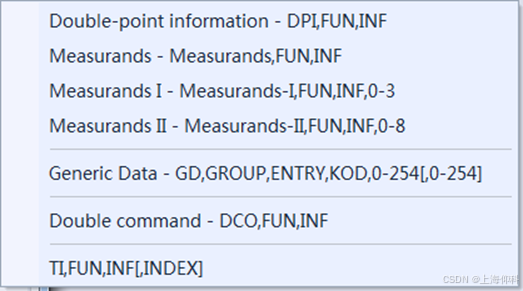

1. 網關通過配置如下的點位信息來獲取對應的數據。如果DPI（類型標示），FUN（功能類型）,INF（信息序號）是用來定位變量地址，DPI是類型，FUN,INF是定位。

2. DPI的對應關系如下：
   ASDU1 ：double point
   ASDU3 ：Measured I Value
   ASDU4 ：Measurand
   ASDU9 ：Measured II
   ASDU10 ：Generic Data
3. GenericData：地址格式：GD,組號,條目號,描述類別KOD,數據下標(0-254)[結構體內數據下標]。當"數目及后續狀態"為1時,數據下標為0。如果數目大于1,數據下標為0~(數目-1)。"結構體內數據下標"僅當數據類型為23數據結構時有效
   描述類別KOD：1-實際值，2-缺省值
   數據類型: 3-UI無符號整數, Word/DWord，4-I整數, Short/Long，7-R32.23IEEE標準754短實數, Float，9-雙點信息, Boolean，10-單點信息, Boolean，18-帶時標的報文, Boolean，19-帶相對時間的時標報文, Boolean，20-帶相對時間的時標測量, Float，23-數據結構。

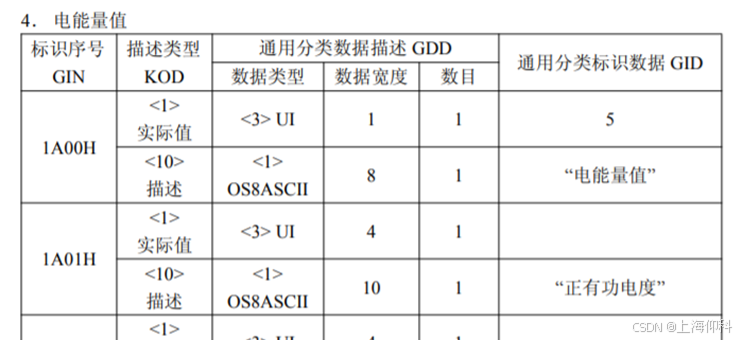

   舉例：采集如下的1A00H的GD數據，則地址為：GD,26,0,1,0。1A00H:是10進制的26。最后一個數字，在數目為1的情況下，都是0。數目大于1，代表有多個值，那用0～（數目-1）定位。


8 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
