概述
MAX9266多媒體串行鏈路(GMSL)解串器帶有LVDS系統接口和寬帶數字內容保護(HDCP)加密，用于DVD和Blu-ray?視頻及音頻數據保護。該款解串器配合任何HDCP-GMSL串行器，構成數字串行鏈路，用于傳輸控制數據和HDCP加密視頻、音頻數據。GMSL是經過Digital Content Protection, LLC (DCP)認證的接口。

解串器具有3通道和4通道模式。3通道模式輸出三路LVDS數據(21位)、UART控制信號和三路音頻輸出。4通道模式輸出4路LVDS數據(28位)、UART控制信號、三路音頻輸出和附加的控制信號。3路音頻輸出為I2S音頻，支持8kHz至192kHz采樣率、4位至32位采樣深度。嵌入式控制通道在串行器和解串器之間形成9.6kbps至1Mbps全雙工差分UART鏈路。電子控制單元(ECU)或微控制器(μC)可位于鏈路的串行器側(通常用于視頻顯示)、鏈路的解串器側(通常用于圖像檢測)，或兩側。控制通道使能遠端外設的ECU/μC控制，例如背光控制、觸摸屏輸入，執行HDCP的相關操作。

串行鏈路信號為交流耦合電流模式邏輯(CML)，8b/10b編碼。為了驅動更長電纜，GMSL串行器提供可編程預加重/去加重，解串器提供可編程通道均衡器。為了降低EMI，解串器的LVDS和控制輸出級具有可編程擴頻功能。串行鏈路輸入和LVDS輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。解串器主電源電壓為3.3V；I/O電源為1.8V至3.3V。器件采用48引腳TQFP封裝，帶裸焊盤，工作在-40°C至+105°C汽車級溫度范圍。
數據表：*附件：MAX9266 HDCP多媒體串行鏈路解串器，帶有LVDS系統接口技術手冊.pdf

應用

• 高分辨率汽車導航
• 后排座信息終端

特性

• 通過控制通道可設置HDCP加密使能/禁用
• 控制通道處理所有HDCP協議—無需獨立的控制總線
• HDCP密鑰預先設置在片內的非易失安全存儲器
• 2.5Gbps凈荷數據率(額定3.125Gbps)
• 交流耦合串行鏈路，帶有8b/10b行編碼
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)像素時鐘
• 4位至32位字長，8kHz至192kHz I2S音頻通道支持高清音頻
• 內置半/全雙工雙向控制通道
• 9.6kbps至1Mbps基本模式和旁路模式
• 中斷支持觸摸顯示屏
• 遠端I2C主機控制外設
• 可編程通道均衡器，可驅動3.125Gbps數據沿電纜傳輸15m
• 串行輸出提供可編程擴頻功能，降低EMI
• 串行數據時鐘恢復無需外部參考時鐘
• 自動數據率檢測，允許“實時”改變數據率
• 內置PRBS檢測器，用于串行鏈路的BER測試
• ISO 10605和IEC 61000-4-2 ESD保護

DC電氣特性

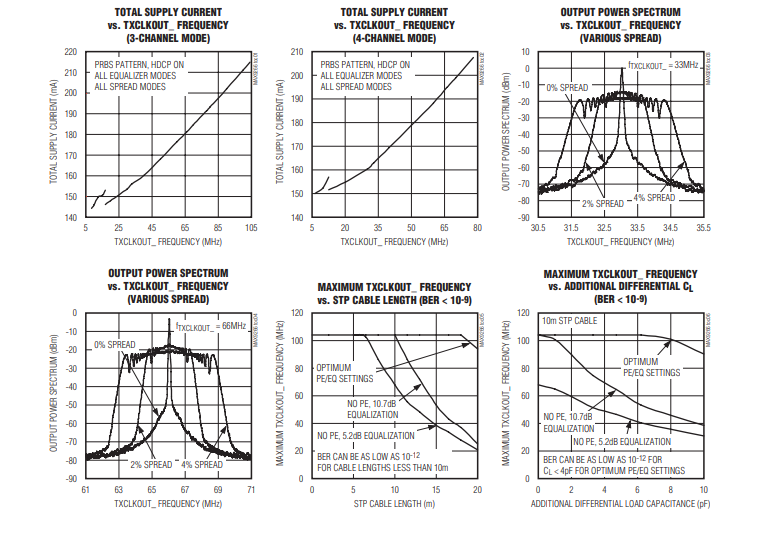

典型操作特性

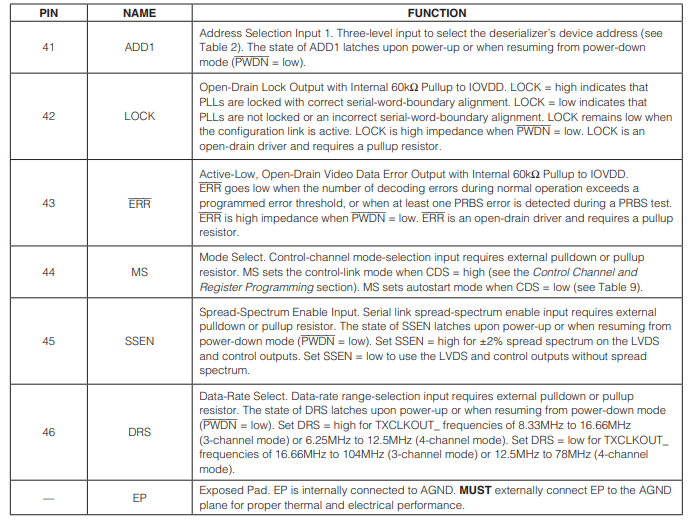

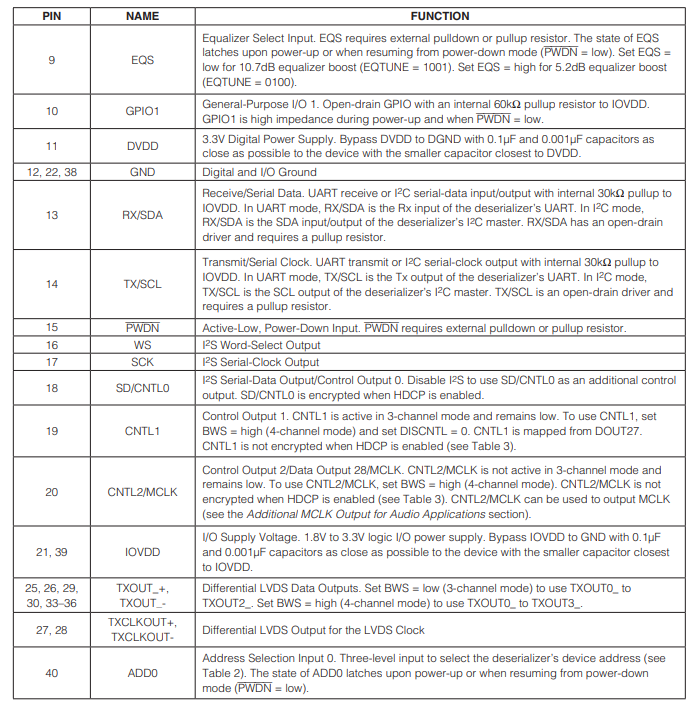

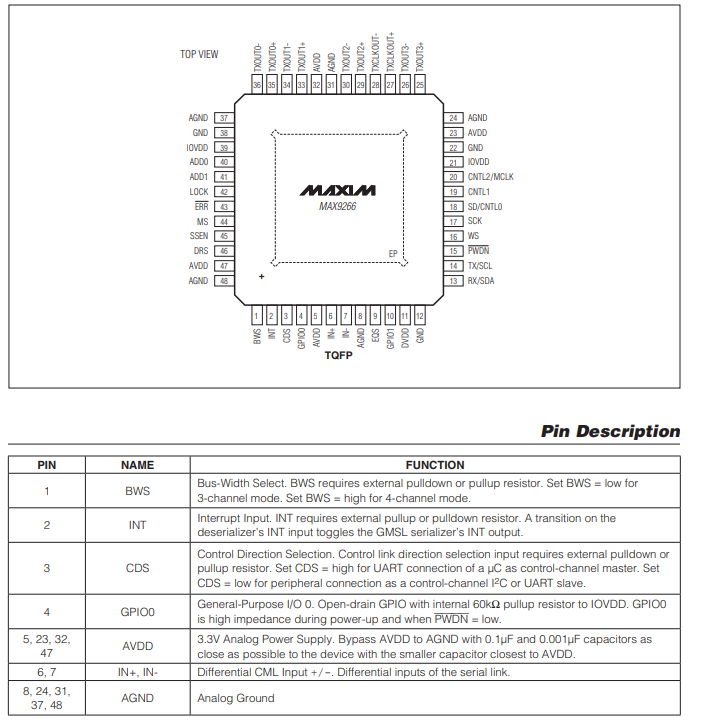

引腳配置描述

框圖

詳細說明

MAX9266是一款帶有LVDS接口的GMSL解序列化器，采用美信的千兆多媒體串行鏈路（GMSL）技術以及高帶寬數字內容保護（HDCP）技術。啟用HDCP后，該解序列化器會對串行鏈路中的視頻和音頻數據進行解密。MAX9266解序列化器與MAX9268 LVDS輸出序列化器向后兼容。

對于15米或更長的屏蔽雙絞線（STP）電纜，解序列化器的最大串行凈荷數據速率為2.5Gbps。解序列化器的輸入時鐘在3通道模式下最高可達104MHz，在4通道模式下最高可達78MHz。這支持多種顯示面板，從QVGA（320 x 240）到WXGA（1280 x 800）及更高分辨率，顏色深度為24比特。

3通道模式處理三條LVDS數據線（21比特）、UART控制信號以及三條音頻信號。4通道模式處理四條LVDS數據線（28比特）、UART控制信號、四條音頻信號以及兩個輔助控制輸出。音頻輸出支持I2S接口，采樣率為8kHz至192kHz，音頻字長為4至32比特。嵌入式控制通道采用全雙工、差分9.6kbps至1Mbps UART鏈路連接序列化器和解序列化器，用于與HDCP相關的控制操作。此外，控制通道使電子控制單元（ECU）或微控制器（μC）能夠遠程控制外設，如背光控制、圖形伽馬校正、相機模塊和觸摸屏。ECU/μC可以位于鏈路的序列化器端（典型用于視頻顯示）或解序列化器端（典型用于圖像傳感），或在兩端都有。基本模式通信使用I2C或GMSL UART格式與外設進行通信。旁路模式使用自定義UART格式實現全雙工通信。

GMSL序列化器的預加重/去加重功能，結合解序列化器的通道均衡功能，可延長鏈路長度并增強鏈路可靠性。擴頻時鐘可用于降低LVDS和控制輸出上的電磁干擾（EMI）。串行輸入符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

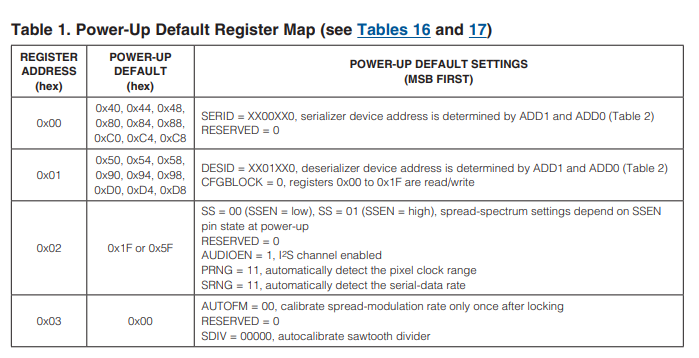

微控制器通過內部寄存器配置GMSL序列化器和解序列化器的各種工作條件。表1列出了默認寄存器值。設備地址存儲在寄存器0x00和0x01中。要寫入任何GMSL序列化器或解序列化器的寄存器0x00和0x01，或更改設備地址，都需要先發送設備地址。
