概述
ADuM4122 是一款隔離式單器件雙輸出驅動器，采用 iCoupler^?^ 技術實現高精度隔離。ADuM4122 通過 8 引腳寬體 SOIC 封裝提供 5 kV rms 隔離。這些隔離元件集高速互補金屬氧化物半導體 (CMOS) 和整體式變壓器技術于一身，能夠提供比替代產品（例如脈沖變壓器和柵極驅動器的組合）更出色的性能特點。

ADuM4122 采用 3.3 V 到 6.5 V 的輸入電壓范圍，兼容較低的電壓系統。與采用高壓電平轉換方法的柵極驅動器不同，ADuM4122 可在輸入和輸出區域之間實現真正的電氣隔離。

ADuM4122 包括兩個輸出引腳，便于進行兩個輸出驅動強度的壓擺率控制。VOUT 引腳遵循 VIN+ 引腳的邏輯，而升壓輸出 VOUT_SRC 可以切換為遵循 VIN+ 引腳或設置為高阻抗。壓擺率的切換由初級側控制。壓擺率控制可降低電磁干擾 (EMI) 并實現電壓過沖控制。

如果 ADuM4122 的內部溫度超過熱關斷溫度，則內部熱關斷會將輸出設置為低。

因此，ADuM4122 能夠可靠控制絕緣柵極雙極晶體管 (IGBT) 和金屬氧化物半導體場效應晶體管 (MOSFET) 配置在各種開關電壓下的開關特性，從而實現簡單的壓擺率控制。
數據表：*附件：ADuM4122單柵極，可調壓擺率，隔離式柵極驅動器技術手冊.pdf

應用

• 開關式電源
• 隔離式 IGBT 和 MOSFET 柵極驅動器
• 工業逆變器

特性

• 每個輸出引腳 2 A 輸出電流 (<3 Ω R DSON_X )
• 3 A 峰值短路電流
• 3.3 V 至 6.5 V、VDD1
• 4.5 V 至 35 V、VDD2
• 正向閾值，UVLO（3.3 V VDD1 時）
• VDD2 上存在多個正向閾值 UVLO 選項
  • A 級：4.4 V（典型值）正向閾值，UVLO
  • B 級：7.3 V（典型值）正向閾值，UVLO
  • C 級：11.3 V（典型值）正向閾值，UVLO
• 精準定時特性
  • 下降緣傳播延遲最大 48 ns
• CMOS 輸入邏輯電平
• 高共模瞬變抗擾度：>150 kV/μs
• 高工作結溫：125°C
• 默認低電平輸出
• 可選擇的壓擺率控制
• 安全和監管審批（申請中）
  • UL 認證：符合 UL 1577
    • 5 kV rms 持續 1 分鐘
  • CSA 元件驗收通知 5A
  • VDE 符合性證書（申請中）
    • DIN V VDE V 0884-10
    • VIORM = 849 V 峰值
• 8 引腳寬體 SOIC_IC 封裝

框圖

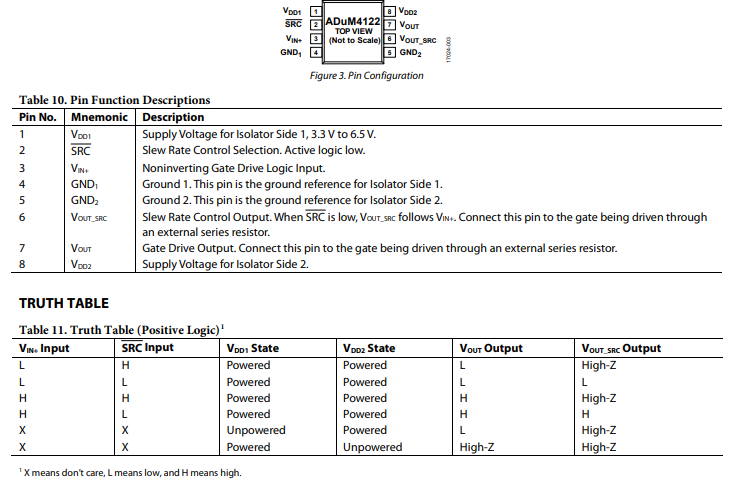

引腳配置描述

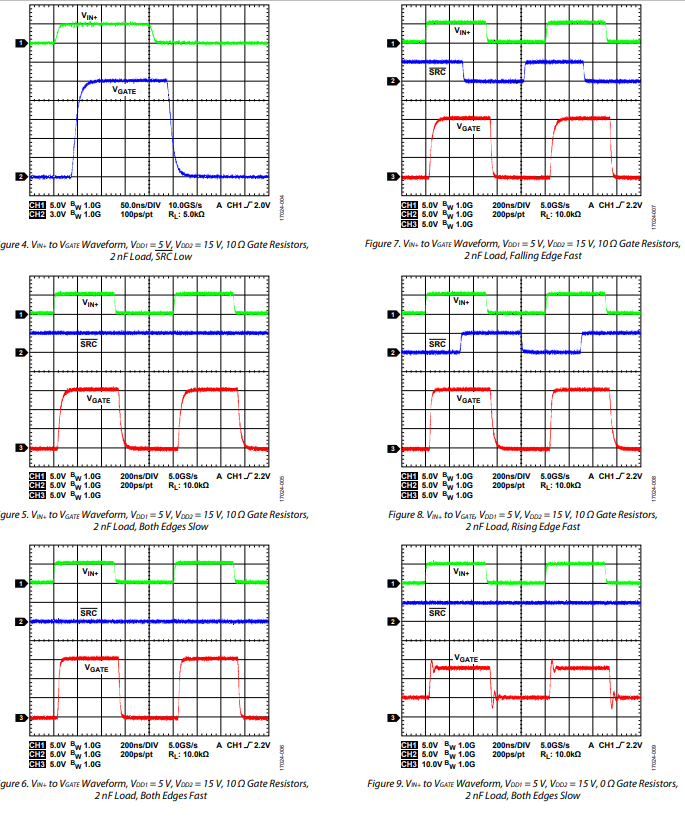

典型性能特征

工作原理

在期望開關器件柵極快速上升沿的情況下，需要使用柵極驅動器。增強型功率器件的柵極信號需以源極或發射極節點為參考。柵極驅動器必須能夠跟隨此源極或發射極節點，因為在諸如半橋等拓撲結構中，源極或發射極節點會擺動，此時控制信號與柵極驅動器輸出之間存在關聯。柵極驅動器的開關次數是器件開關次數的兩倍。CMOS輸出前的緩沖級可減少總延遲，并在最終驅動級之前增加驅動強度。

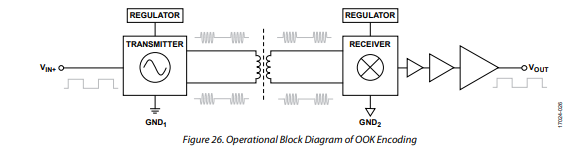

ADuM4122通過使用高頻載波信號跨越iCoupler芯片級變壓器線圈來實現控制側與輸出側之間的隔離，這些變壓器線圈由聚酰亞胺隔離層分隔。ADuM4122采用正邏輯開/關鍵控（OOK）編碼，即高電平信號通過iCoupler芯片級變壓器線圈傳輸載波頻率。正邏輯編碼確保當輸入側未通電時，輸出側處于低電平狀態，這是增強型功率器件中最常見的安全狀態，并且在出現短路情況時能夠驅動。ADuM4122的架構設計用于實現高共模瞬態抗擾度（CMTI）以及高電氣隔離和磁隔離。通過擴頻OOK載波和差分線圈布局，可將輻射發射降至最低。圖26展示了ADuM4122使用的編碼方式。
