FP6291C 與 FP6291 均為電流模式升壓型 DC-DC 轉換器，內置功率 MOSFET 和內部補償網絡。這一特性極大簡化了外部電路設計，不僅降低了 PCB 空間占用，還能有效控制成本。兩者均支持軟啟動功能，可顯著減少浪涌電流，提升系統穩定性，廣泛應用于智能門鎖、DC 風扇、數碼影像設備等需要升壓轉換的場景。

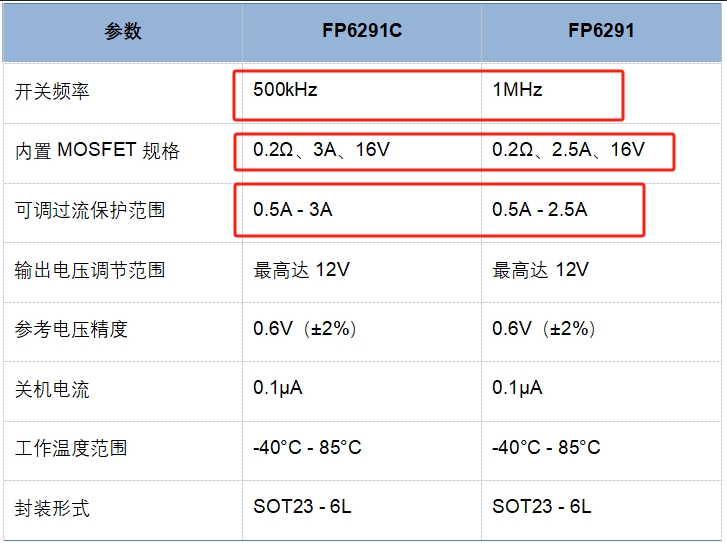

一、關鍵參數對比

1.開關頻率

?FP6291C：低頻（500kHz），開關損耗更低，EMI 性能更優，適合對噪聲敏感的應用場景，如醫療設備、檢測儀器等。

?FP6291：高頻（1MHz），允許使用更小體積的電感與電容，特別適合緊湊型設計，如 TWS 耳機、智能手表等。

2.開關峰值電流

?FP6291C：開關峰值電流為3A，適合驅動較大功率負載，如電機、磨甲機、DC風扇等。

?FP6291：開關峰值電流為2.5A，適用于低功耗便攜設備。

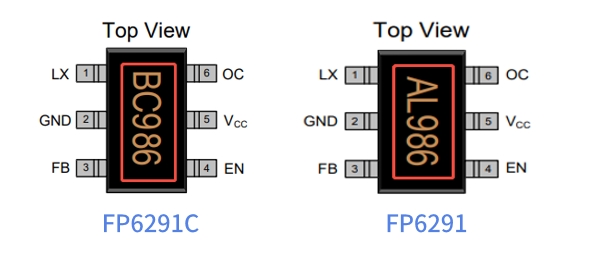

3.絲印標識

?FP6291C：固定代碼為 “BC”。

?FP6291：固定代碼為 “AL”。

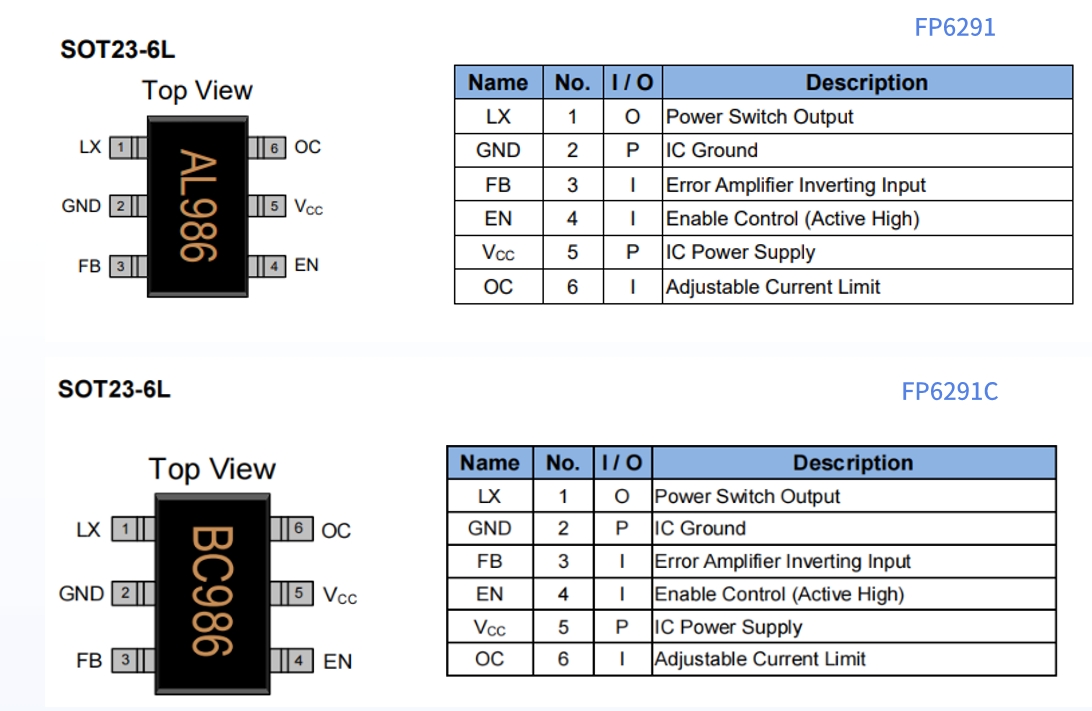

二、引腳功能與布局建議

1. LX 引腳（功率開關輸出）：

需采用短而寬的布線方式，連接電感以實現升壓，從而減少線路電阻與 EMI 干擾。

2.FB 引腳（反饋電壓輸入）：

作為敏感節點，需遠離開關節點（如 LX），避免干擾影響電壓調節精度。

3.VCC 與 EN 引腳：

VCC 為電源輸入，EN 為高電平使能控制，需確保輸入電容靠近 VCC 引腳，以有效濾除噪聲。
4.接地設計：
GND 引腳、輸入 / 輸出電容的接地端應就近連接至接地平面，降低接地阻抗。

三、應用領域

1. FP6291C 適用場景

?對 EMI 要求高的場景，如醫療儀器等。

?需要更高輸出功率的驅動應用，如磨甲機、升壓線等。

2.FP6291 適用場景

?空間受限的便攜設備，如智能手表、TWS 耳機等。

?高頻緊湊設計場景，如消費類電子量產項目。

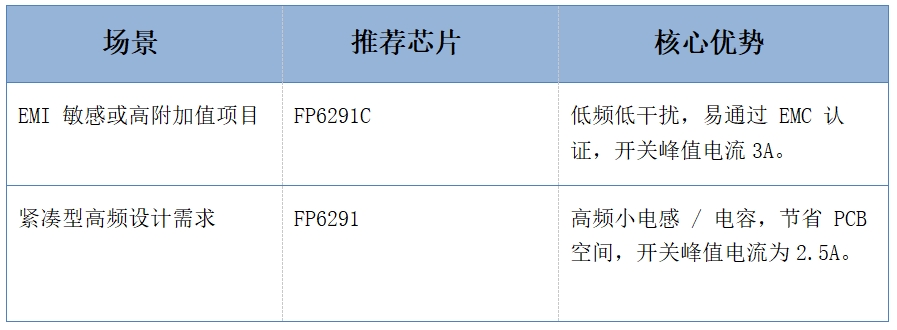

四 、選型建議

五、總結

FP6291C 與 FP6291 均為高效升壓解決方案，二者差異主要體現在開關頻率、輸出功率及適用場景。選型時，需綜合考慮 EMI 要求、功率需求及空間限制。若需通過嚴格 EMC 測試或驅動大功率負載，優選 FP6291C；若追求高頻緊湊設計，則 FP6291 更為適合。通過合理選型，可優化系統性能并降低成本。

如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們雅欣工程師團隊~
