TPS6291x 器件是一系列高效、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置穩壓的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62918.pdf

該器件以 2.2MHz、1.4MHz 或 1MHz 的固定開關頻率工作，并且可以與外部時鐘同步。可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20μVRMS（100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS
• 高 PSRR > 65dB （高達 100kHz）
• 2.2MHz、1.4MHz 或 1.0MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 2. mm × 3.0mm QFN，間距為 0.5mm

參數

方框圖

概述

TPS62918是一款高效率、低噪聲、低紋波的同步降壓DC/DC轉換器，專為噪聲敏感的應用設計，如高速ADC、時鐘和抖動清潔器、串行器/解串器以及雷達應用。該轉換器提供8A的輸出電流，具有寬輸入電壓范圍（3V至17V）和低輸出噪聲（<20μV RMS，100Hz至100kHz）。

主要特性

性能參數

• ?輸入電壓范圍?：3V至17V
• ?輸出電流?：8A
• ?輸出電壓范圍?：0.8V至5.5V
• ?開關頻率?：2.2MHz、1.4MHz或1.0MHz（可選）
• ?輸出噪聲?：<20μV RMS（100Hz至100kHz）
• ?輸出紋波?：<10μV RMS（帶鐵氧體磁珠）
• ?PSRR?：>65dB（高達100kHz）

功能特點

• ?集成鐵氧體磁珠濾波器補償?：支持第二級LC濾波器，提供30dB衰減
• ?擴展頻譜調制?：降低電磁干擾（EMI）
• ?精確使能輸入?：支持用戶定義的欠壓鎖定和精確時序控制
• ?可調軟啟動?：減少啟動時的浪涌電流
• ?電源良好輸出?：指示輸出電壓是否穩定
• ?輸出放電功能?（可選）：在關斷時快速放電輸出電容

封裝與尺寸

• ?封裝類型?：VQFN-HR，RPY，14引腳，2.5mm × 3.0mm

應用領域

• 電信基礎設施
• 測試與測量設備
• 航空航天與國防（雷達、航空電子設備）
• 醫療設備

功能描述

噪聲與紋波抑制

• ?內部參考電壓濾波?：通過連接到NR/SS引腳的電容器濾波，降低低頻噪聲
• ?第二級LC濾波器?：可選的鐵氧體磁珠和電容器組合，進一步降低輸出紋波和噪聲

控制與保護

• ?固定頻率PWM控制?：提供穩定的輸出電壓和電流
• ?電流限制與短路保護?：防止過流和短路損壞
• ? 欠壓鎖定（UVLO） ?：確保在輸入電壓過低時關閉設備
• ?熱關斷?：防止設備過熱損壞

靈活性

• ?開關頻率可選?：支持2.2MHz、1.4MHz或1.0MHz的開關頻率，可選的同步外部時鐘
• ?擴展頻譜調制?：降低EMI，適用于ADC等應用
• ?輸出放電功能?：可選的輸出電容快速放電功能，提高系統可靠性

應用指南

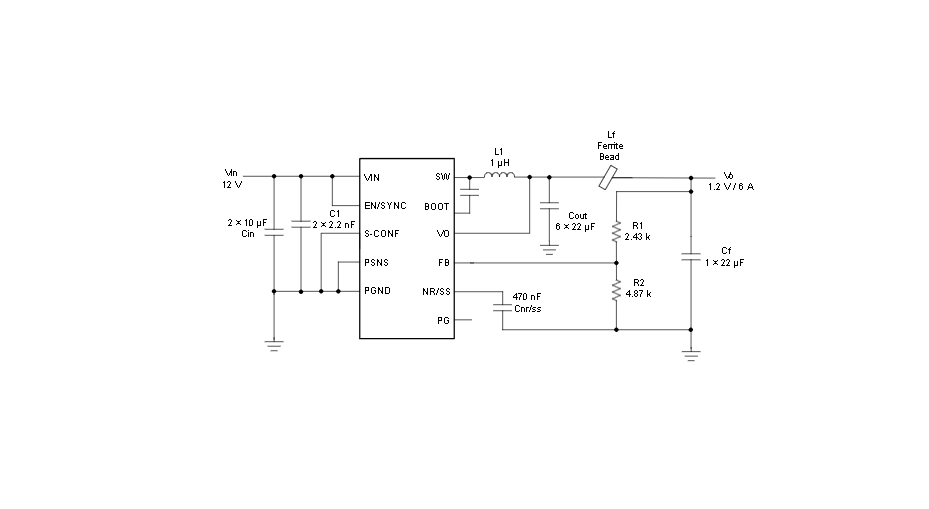

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等的選擇指南
• 支持使用鐵氧體磁珠作為第二級LC濾波器的設計選項

布局建議

• 輸入電容應靠近VIN和PGND引腳放置，以最小化輸入電壓波動和噪聲
• 電感應靠近SW引腳放置，并盡量減小SW節點的面積和寄生電感
• 輸出電容應直接連接到輸出電壓感測引腳（VO），并盡量減小到GND的路徑長度
• 敏感信號線（如NR/SS、VO、FB引腳）應遠離高噪聲源（如SW節點）

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH Power Designer進行自定義設計
• TI E2E支持論壇提供快速、經驗證的設計幫助和解決方案

TPS62918以其高電流輸出能力、低噪聲、低紋波、高效率和靈活的控制特性，非常適合對電源性能要求較高的噪聲敏感應用。
