TPS51386 是一款單片 8A 同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。集成的低導通電阻 DS（on） 功率 MOSFET 可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。特性包括精確的參考電壓、快速負載瞬態響應、用于輕負載效率的自動跳躍模式作、具有> 25kHz 開關頻率的 OOA 輕負載作、具有良好線路、負載調節的 D-CAP3 控制模式，并且不需要外部補償。
*附件：tps51386.pdf

TPS51386 提供完整的 OVP、UVP、OCP、OTP 和 UVLO 保護。該器件是電源良好信號和輸出放電功能的組合。

TPS51386 支持內部和外部軟啟動時間選項。該器件具有 1 ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，則可以通過連接外部電容器來使用外部 SS 引腳來實現更長的軟啟動時間。

TPS51386 采用耐熱增強型 12 引腳 QFN 封裝，工作溫度范圍為 –40°C 至 125°C。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 集成 22mΩ 和 11mΩ MOSFET
• 支持 8A 連續 I OUT
• 84μA 低靜態電流
• 25°C 時 ±1% 參考電壓 （0.6 V）
• –40°C 至 125°C 時，基準電壓為 ±1.5% （0.6V）
• 600kHz 開關頻率
• D-CAP3? 控制模式，可實現快速瞬態響應
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 可調軟啟動和內部 1ms 軟啟動
• 輕負載下可選擇 PSM 和音頻外? （OOA） 模式，并支持即時更改
• 大型作業支持
• 電源正常指示器，用于監控輸出電壓
• 鎖存輸出 OV 和 UV 保護
• 非鎖存 UVLO 和 OT 保護
• 逐周期過流保護
• 內置輸出放電功能
• 小型 2.00mm × 3.00mm HotRod? QFN 封裝

參數

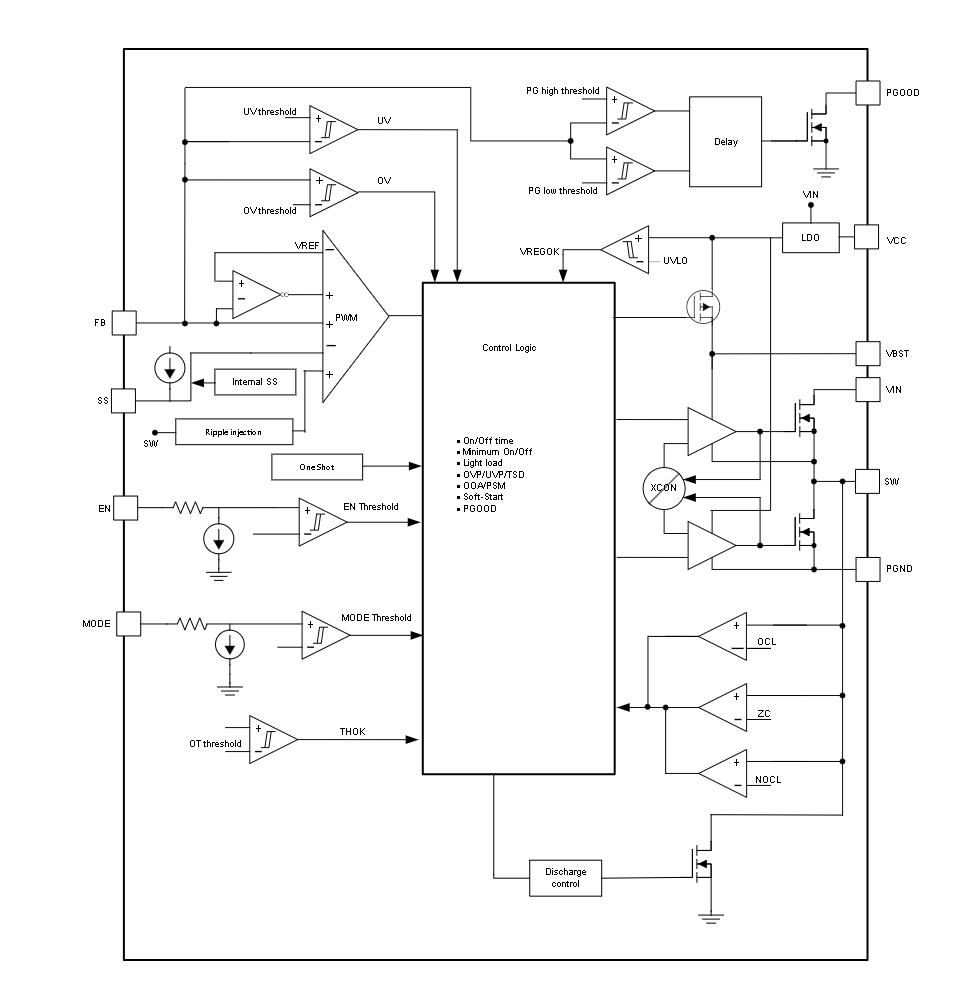

方框圖

1. 概述

TPS51386是一款集成8A MOSFET的同步降壓DC/DC轉換器，具有4.5V至24V的寬輸入電壓范圍和0.6V至5.5V的輸出電壓范圍。該轉換器采用D-CAP3?控制模式，提供快速瞬態響應和自動跳脈沖（PSM）及Out-of-Audio?（OOA）模式，適用于空間受限的電源系統。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至24V。
• ?輸出電壓范圍?：0.6V至5.5V。
• ?集成MOSFET?：內置22mΩ和11mΩ的低RDS(on)功率MOSFET。
• ?高效率?：支持高達8A的連續輸出電流，具有低靜態電流（84μA）。
• ?快速瞬態響應?：采用D-CAP3控制模式，無需外部補償。
• ?多模式操作?：支持PSM和OOA模式，可根據負載條件動態調整。
• ?保護功能?：具有過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、過溫保護（OTP）和欠壓鎖定（UVLO）。
• ?小型封裝?：采用2.00mm x 3.00mm HotRod? QFN封裝。
• ?電源良好指示?：內置電源良好信號輸出。

3. 應用領域

• 筆記本電腦和PC計算機
• 超極本、平板電腦
• 電視和機頂盒、分布式電源系統

4. 功能描述

• ?D-CAP3控制模式?：提供快速瞬態響應，無需外部補償元件。
• ?軟啟動?：支持內部1ms軟啟動和外部可調軟啟動時間。
• ?模式選擇?：通過MODE引腳選擇PSM或OOA模式，支持動態切換。
• ?過壓和欠壓保護?：具有遲滯功能的OVP和UVP保護，確保輸出電壓穩定。
• ?熱關斷?：內置熱關斷保護，防止芯片過熱損壞。

5. 設計注意事項

• ?輸出電容選擇?：支持POSCAP和所有MLCC輸出電容，需根據負載條件和應用需求選擇合適的電容值。
• ?布局指南?：推薦布局中包括將輸入電容和輸出電容盡可能靠近IC放置，以減少寄生電感和電阻。
• ?散熱設計?：在高功率應用中，需考慮散熱設計，確保芯片工作結溫在允許范圍內。

6. 封裝和訂購信息

TPS51386提供VQFN-HR（RJN）12引腳封裝，具體訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
