本產品用于將Modbus從站設備數據采集后傳輸?shù)?a href="http://www.tjjbhg.com/tags/ethernet/" target="_blank">Ethernet網絡之中，通過網關完成協議轉換。

拓?fù)鋱D

配置方法：

首先我們開始配置Ethernet/IP主站（如羅克韋爾，歐姆龍PLC等）

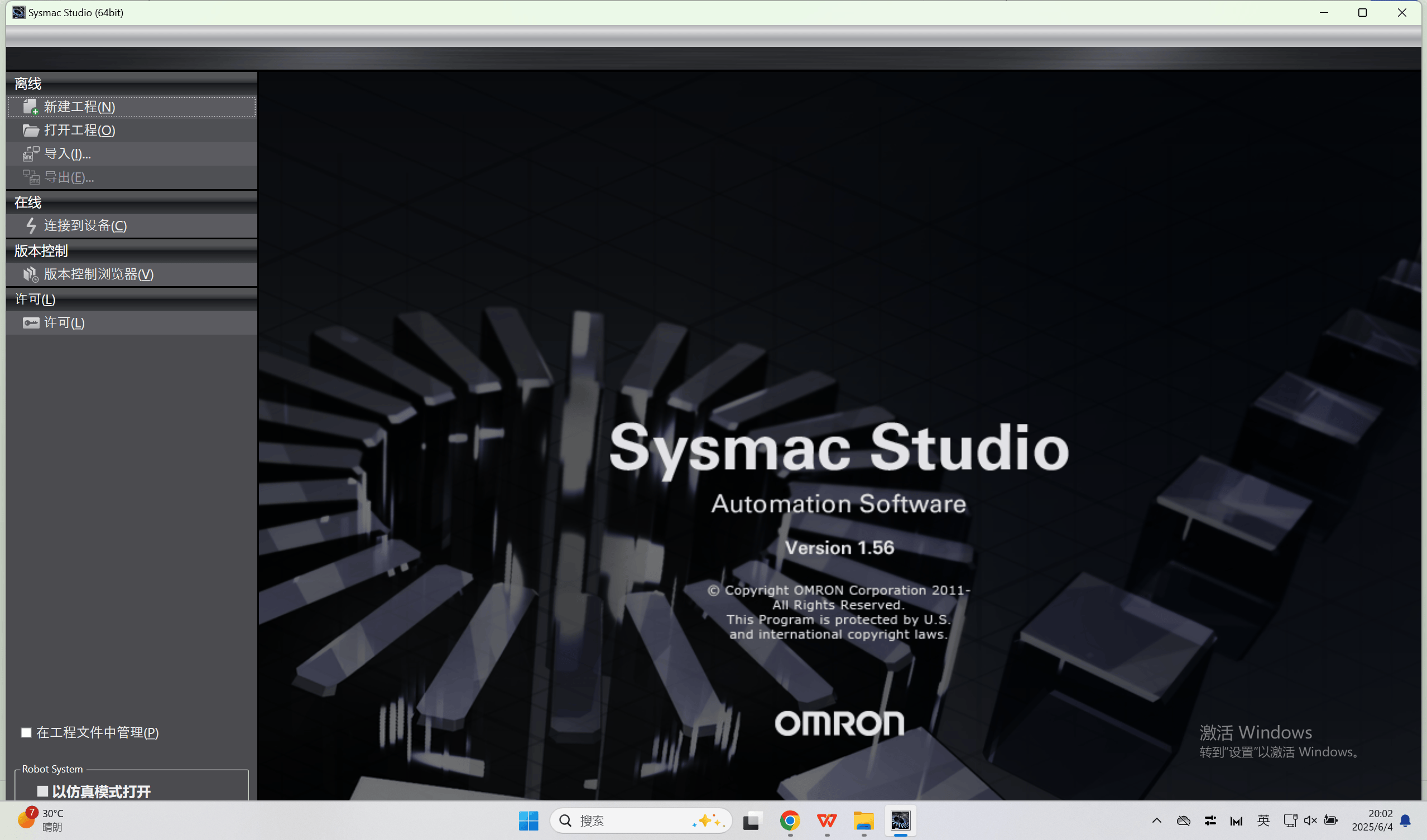

首先打開主站組態軟件“Sysmac Studio”并新建項目。

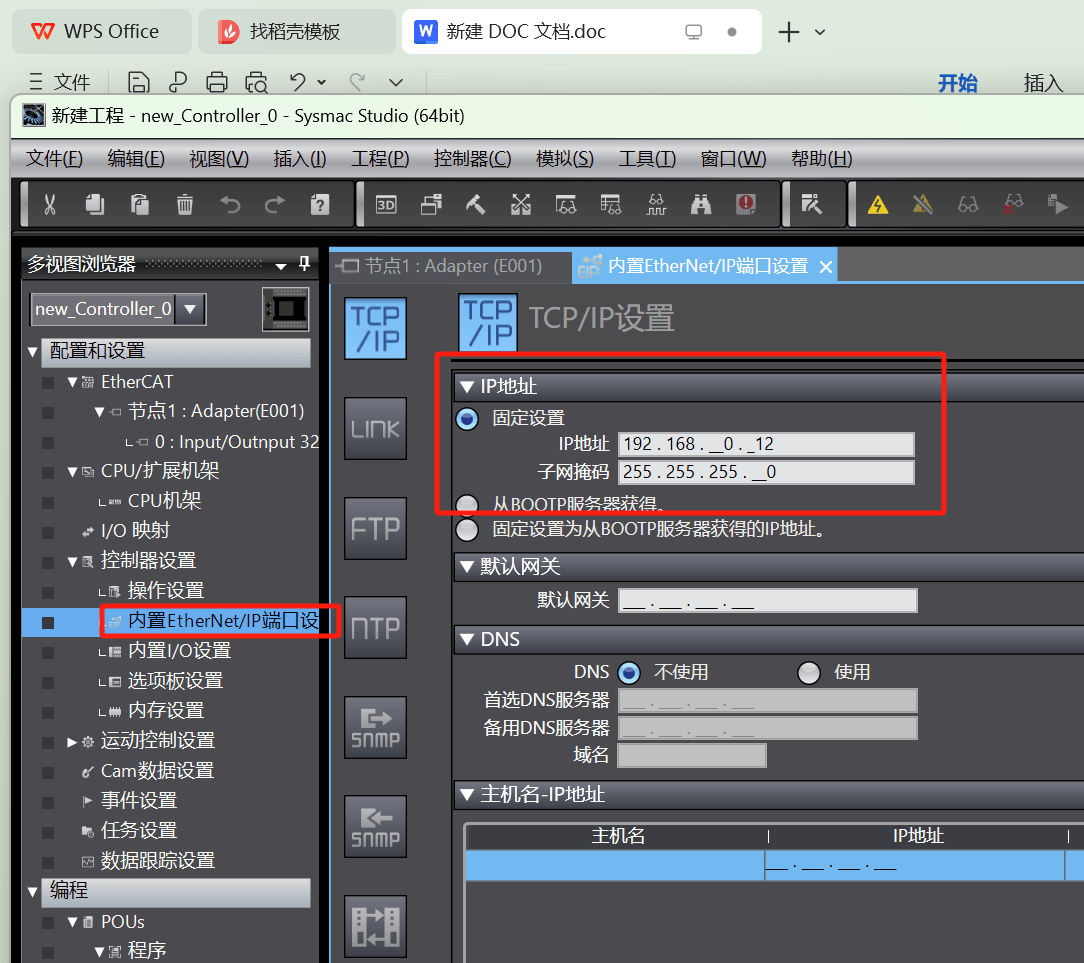

設置PLC的IP地址

點擊工具-Ethernet/IP連接設置，在彈出的選個框內選擇顯示EDS庫

開始安裝網關EDS文件，并在完成后選擇對應模塊。

添加全局變量并關聯

在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。

配置完成后將組態下載到歐姆龍PLC即可。

網關配置軟件設置

打開網關配置軟件新建項目并選擇對應模塊。

設置網關在Ethernet/IP一側的IP地址與輸入輸出字節長度。

點擊ModbusRTU設置網關的485參數

在ModbusRTU處右鍵添加從站，在從站地址處再次右鍵添加需要的功能碼命令。

填寫對應的寄存器或線圈地址與數量，以及設置掉線處理方式及字節大小段等參數。

確認參數無誤后將配置下載進入網關，等待網關指示燈亮起，ok燈常亮，TXD與RXD燈交替閃爍即代表各設備已正常通訊。
