摘要 ：在嵌入式系統開發領域，高效的調試工具鏈對于項目的成功實施具有決定性意義。本文聚焦于 Eclipse 調試工具欄與窗口的功能特性，深入剖析其在嵌入式開發調試過程中的關鍵作用。以廈門國科安芯科技有限公司自研AS32 系列 MCU 芯片的調試應用為研究背景，通過詳細闡述 Eclipse 調試環境的搭建、工具欄各功能模塊的原理與應用，以及各類調試窗口的深度剖析，揭示 Eclipse 調試工具在嵌入式系統調試中的優勢與潛力。同時探討其在實際應用中面臨的性能瓶頸及優化策略，為嵌入式開發工程師提供全面且實用的調試工具指南，以期推動嵌入式開發技術的進一步發展與創新。

一、引言

隨著嵌入式系統復雜度的不斷攀升，開發過程中對高效調試工具的需求日益迫切。Eclipse 作為一款廣受贊譽的集成開發環境，在嵌入式開發領域憑借其強大的功能和高度的靈活性占據重要地位。其調試工具欄與調試窗口是調試流程的核心組件，能夠為開發人員提供直觀、便捷且功能全面的調試體驗。在以 AS32 系列芯片為代表的嵌入式開發實踐中，深入研究 Eclipse 調試工具欄與窗口的特性及其應用，對于提升開發效率、優化代碼質量、縮短項目周期具有至關重要的作用。

二、Eclipse 調試環境搭建

（一）硬件與軟件環境配置

硬件平臺 ：基于 win10 操作系統的 PC 機，通過 USB 接口連接 Jlink 調試器，與 AS32 開發板建立穩定的硬件連接。此硬件架構為調試提供了高效的數據傳輸通道，確保調試指令與數據的實時交互。

軟件環境 ：安裝 Eclipse IDE 2025 - 03 (4.35.0)，并從國科安芯官網下載 ansilic_Toolchain（包含 gcc 工具鏈、openocd 及相關配置文件）以及 AS32 驅動庫。同時，借助 Zadig - 2.7.exe 工具對 Jlink 驅動進行精準配置，將其轉換為 WinUSB 格式，以保障調試驅動的兼容性與穩定性。

（二）工程創建與配置

新建工程 ：在 Eclipse 中依次點擊 “File->New”，選擇新建 C/C++ Project，采用 C Managed Build 項目類型，指定項目名稱與存儲路徑，并選擇 Empty Project 作為工程類型，編譯鏈選用 RISC - V Cross GCC，完成工程的基本框架搭建。

目錄與文件管理 ：通過手動創建或自動導入的方式，構建工程的目錄結構，包括 Peripherals（存放驅動文件）、Core（保存中斷入口和鏈接文件）、Startup（存放啟動文件）、System（存放延時函數和打印函數）以及 User（存放用戶文件）等目錄。將 AS32 驅動文件導入對應目錄，實現工程資源的有序管理。

項目屬性配置 ：對 “C/C++ Build->Settings->Tool Settings” 下的 Target Processor、GNU RISC - V Cross Assembler、GNU RISC - V Cross C Compiler、GNU RISC - V Cross C Linker 等選項進行精細化配置，包括指定目標芯片內核、添加頭文件路徑、配置鏈接腳本以及設置生成 bin/hex 文件的命令等，確保工程編譯鏈接的正確性與目標芯片的適配性。

三、Eclipse 調試工具欄功能剖析

（一）斷點設置與管理

斷點是調試過程中的核心要素，Eclipse 調試工具欄提供了便捷的斷點操作功能。開發人員可通過雙擊代碼行左側空白處快速添加或刪除斷點，斷點的設置能夠精準控制程序的執行流程，在特定代碼位置暫停程序運行，以便對程序狀態進行深入檢查。此外，Eclipse 還支持條件斷點，開發人員可在斷點屬性中指定特定條件表達式，僅當條件滿足時斷點才會觸發，這一特性對于捕獲特定場景下的程序異常或復雜邏輯問題具有顯著優勢，有效提升調試的針對性與效率。

（二）運行控制功能

全速運行 ：點擊工具欄中的全速運行按鈕，程序將按照正常執行流程運行，直至遇到斷點或程序結束。在全速運行模式下，開發人員可觀察程序的整體運行效果與外部行為表現，初步判斷程序是否存在明顯異常。

暫停運行 ：暫停運行功能使開發人員能夠在任意時刻暫停程序執行，以便對當前程序狀態進行即時檢查。當程序暫停時，開發人員可查看變量值、寄存器狀態、調用堆棧等關鍵信息，深入分析程序的內部運行機制與邏輯流程。

退出調試 ：在調試任務完成或需要終止調試時，點擊退出調試按鈕，Eclipse 將終止調試會話，釋放相關調試資源。此功能確保開發人員能夠及時結束調試過程，避免調試資源的無效占用。

復位調試 ：復位調試操作能夠將程序恢復至初始狀態，重新開始調試過程。這對于需要多次重復調試或修正代碼后重新驗證的場景極為便捷，有效提高調試工作的連貫性與效率。

（三）單步調試功能

單步進入（Step Into） ：單步進入功能允許開發人員逐行執行代碼，并深入函數內部。當代碼行包含函數調用時，單步進入將進入被調用函數的代碼體，使開發人員能夠清晰地追蹤函數的執行流程與內部邏輯。這對于理解復雜函數的功能實現、檢查函數參數傳遞與返回值以及定位函數內部的潛在錯誤具有不可替代的作用。

單步完成（Step Over） ：與單步進入不同，單步完成功能在遇到函數調用時，會將函數整體視為一個執行步驟，直接執行完函數并停留在函數后的下一行代碼。此功能適用于對函數整體功能已較為熟悉，僅需關注函數對程序流程的影響以及函數之間的交互情況的調試場景，有效提升調試進度，避免不必要的深入函數內部的繁瑣操作。

單步返回（Step Return） ：單步返回功能使開發人員能夠從當前函數執行位置迅速返回至函數調用后的下一行代碼。在深入函數調試過程中，若已定位到函數內部的關鍵問題或需快速返回至上層調用函數繼續調試，單步返回功能可快速實現函數調用層次的回溯，提高調試的靈活性與效率。

四、Eclipse 調試窗口深度剖析

（一）反匯編窗口

反匯編窗口是 Eclipse 調試工具中極具專業性與深度分析價值的組件。通過點擊調試工具欄中相應的圖標或菜單選項，開發人員可打開反匯編窗口，查看程序的反匯編代碼。反匯編代碼直觀地展示了程序在目標芯片指令集架構下的執行細節，使開發人員能夠深入理解編譯器對源代碼的編譯轉換結果以及程序在硬件層面的實際執行行為。在分析難以定位的低級錯誤、優化程序性能以及研究芯片指令集應用等方面，反匯編窗口提供了精準且深入的視角。例如，通過觀察反匯編代碼中的指令序列、寄存器使用情況以及內存訪問模式，開發人員可發現源代碼中潛在的效率瓶頸或不合理的指令組合，進而對代碼進行針對性優化，提升程序的運行效率與穩定性。

（二）觀察變量窗口

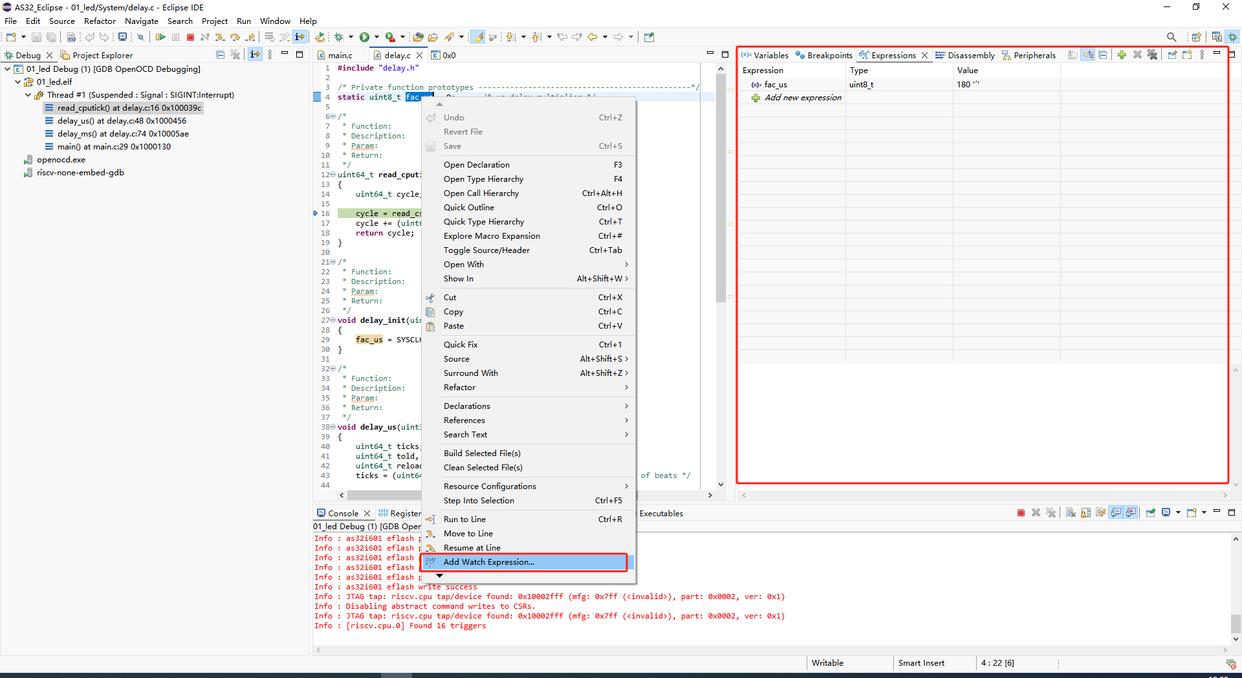

變量動態監測 ：開發人員可在調試過程中選中需要監測的變量，右鍵選擇 “Add Watch Expressions”，將變量添加至觀察變量窗口。該窗口能夠實時顯示變量的值，并在程序運行過程中動態更新，使開發人員直觀地觀察變量隨程序執行的變化趨勢。對于理解程序數據流、追蹤變量的賦值與傳遞過程以及定位因變量異常導致的程序錯誤具有關鍵作用。

復雜數據結構監測 ：除了簡單變量類型，觀察變量窗口還支持對復雜數據結構（如數組、結構體、指針等）的監測。開發人員可通過展開復雜數據結構的節點，查看其內部各個元素的詳細信息，深入分析數據結構在程序運行中的狀態變化。這對于調試涉及復雜數據處理的程序模塊，確保數據結構的正確性與完整性具有重要意義。

（三）內存窗口

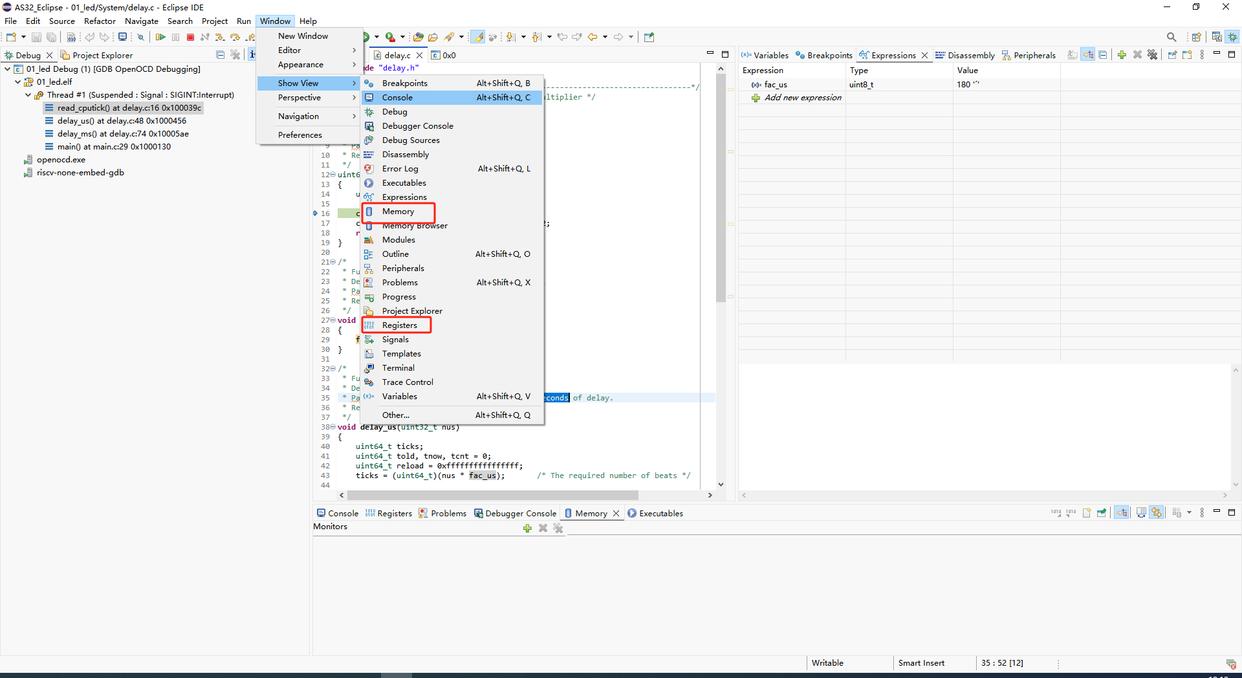

內存窗口提供了對目標芯片內存空間的直接訪問與監測功能。通過選擇菜單欄 “Window->Show View” 中的 “Memory” 選項，開發人員可打開內存窗口，并指定要查看的內存地址范圍。在嵌入式開發中，觀察特定內存地址上的數據對于判斷硬件外設的通信狀態、內存映射寄存器的配置情況以及內存數據的正確性具有不可忽視的作用。例如，在與外部存儲器或通信接口進行數據交互時，通過內存窗口查看相關內存區域的數據變化，可快速驗證數據傳輸的準確性與時序邏輯，及時發現并解決硬件相關的問題。

（四）寄存器窗口

寄存器窗口是 RISC - V 架構芯片調試中極為重要的窗口之一。在菜單欄 “Window->Show View” 中選擇 “Registers” 選項可打開寄存器窗口，實時查看 RISC - V 通用寄存器的值。寄存器作為芯片運算與數據處理的核心部件，其狀態直接反映了程序在硬件層面的執行細節。通過分析寄存器窗口中的數據，結合反匯編窗口的指令信息，開發人員能夠深入理解程序指令對寄存器的操作、數據在寄存器與內存之間的傳輸以及寄存器值對程序流程的影響。這一功能對于調試涉及底層硬件操作、優化程序性能以及研究芯片微架構特性的高級調試場景具有極高的專業價值，盡管其使用難度相對較高，但對于資深開發人員而言是不可或缺的調試利器。

五、Eclipse 調試工具在 AS32 芯片調試中的應用優勢

（一）免費開源與成本優勢

相較于商業調試工具（如 IAR），Eclipse 調試工具鏈結合 GCC 具備顯著的成本優勢。IAR 雖然在 RISC - V 編譯優化方面表現出色，但其高昂的價格對于許多中小型企業及研發團隊而言是一筆沉重的負擔。而 Eclipse 作為免費開源的集成開發環境，搭配國科安芯提供的免費 ansilic_Toolchain（包含 GCC 工具鏈等），為開發人員提供了一套低成本甚至零成本的調試解決方案，有效降低了企業的研發成本，推動了 AS32 系列芯片在廣泛開發群體中的應用與推廣。

（二）高度集成與靈活性

Eclipse 調試環境將編譯、鏈接、調試等功能高度集成于一體，開發人員無需在多個獨立工具之間切換，即可完成從代碼編寫到調試優化的完整開發流程。同時，Eclipse 具備高度的靈活性，開發人員可根據自身項目需求及開發習慣，定制調試工具欄、配置調試窗口布局以及擴展調試功能插件。例如，在 AS32 芯片調試中，通過合理配置工具鏈路徑、頭文件搜索路徑以及鏈接腳本等，能夠使 Eclipse 調試環境精準適配 AS32 系列芯片的硬件特性與開發需求，為開發人員提供個性化的調試工作平臺。

（三）強大的社區支持與資源豐富

Eclipse 擁有龐大而活躍的開源社區，匯聚了全球眾多開發者的智慧與經驗。在調試過程中遇到的各類問題，開發人員可便捷地在社區中搜索解決方案、獲取技術支持以及分享經驗心得。此外，社區提供了豐富的插件資源與擴展功能，進一步拓展了 Eclipse 調試工具的能力邊界。對于 AS32 芯片的開發應用而言，借助社區的力量，開發人員能夠快速學習 Eclipse 調試工具與 AS32 芯片開發的相關知識，加速項目的開發進度，同時也能為解決 AS32 芯片調試過程中的特殊問題提供多元化的思路與方法。

六、Eclipse 調試工具面臨的挑戰與優化策略

（一）性能瓶頸

盡管 Eclipse 調試工具功能強大，但在實際應用中也面臨一些性能瓶頸。例如，在調試大型復雜項目或進行高頻次的調試操作時，可能會出現調試響應延遲、內存占用過高以及調試速度較慢等問題。這些問題的產生與 Eclipse 調試工具自身的資源管理機制、調試協議的效率以及與硬件調試器的兼容性等因素密切相關。

優化策略 ：一方面，開發人員可通過優化項目配置、精簡調試信息（如合理設置編譯器優化選項、減少不必要的調試宏定義等）以及升級硬件設備（如增加 PC 機內存、采用高速 USB 接口等）來緩解性能瓶頸。另一方面，Eclipse 開發團隊可針對調試工具的底層架構進行持續優化，改進調試協議的傳輸效率，提升與硬件調試器的協同性能，進一步提高調試工具的整體性能表現。

（二）學習曲線較陡

對于初次接觸 Eclipse 調試工具的開發人員而言，其復雜的功能體系、豐富的配置選項以及多樣化的調試窗口操作方式可能會帶來較高的學習難度。掌握 Eclipse 調試工具的高效使用技巧需要投入一定的時間與精力進行學習與實踐，這在一定程度上影響了開發效率的快速提升。

優化策略 ：為降低學習門檻，國科安芯科技有限公司可編寫詳細的 Eclipse 調試工具使用教程、制作視頻培訓資料以及舉辦技術培訓課程，針對 AS32 芯片的調試應用場景進行專項講解與演示。同時，Eclipse 社區可進一步完善新手引導功能，提供直觀的界面操作提示與示例代碼，幫助新用戶快速熟悉 Eclipse 調試工具的操作流程與核心功能，縮短學習周期，提高開發人員的上手速度。

七、結論

Eclipse 調試工具欄與窗口作為嵌入式開發調試的關鍵組件，在 AS32 系列芯片的開發實踐中展現出顯著的優勢與價值。通過對調試工具欄各功能模塊的深入剖析以及對調試窗口的深度解讀，本文揭示了 Eclipse 調試工具在嵌入式系統調試中的強大功能與靈活性。盡管在實際應用中存在性能瓶頸與學習曲線等挑戰，但通過合理的優化策略與持續的技術支持，Eclipse 調試工具必將在嵌入式開發領域發揮更為重要的作用，助力開發人員高效、精準地完成復雜嵌入式系統的開發與調試任務，推動嵌入式技術在各個行業的廣泛應用與發展。

在未來的研究與開發中，隨著嵌入式系統技術的不斷演進以及 Eclipse 調試工具的持續優化升級，我們有理由相信，Eclipse 調試工具將在功能集成度、調試性能、用戶體驗等方面取得更大的突破，為嵌入式開發工程師提供更加智能、高效的調試解決方案，進一步提升嵌入式開發的整體水平與創新能力，為智能物聯網、工業自動化、消費電子等眾多領域的技術發展提供堅實的技術支撐與保障。
