LMR33630 SIMPLE SWITCHER 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為堅固耐用的工業應用提供一流的效率。該LMR33630可從高達 36 V 的輸入驅動高達 3 A 的負載電流。LMR33630 以非常小的解決方案尺寸提供高輕載效率和輸出精度。電源就緒標志和精密使能等功能為各種應用提供了靈活易用的解決方案。LMR33630 在輕負載時自動折返頻率以提高效率。集成消除了大多數外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LMR33630 采用 8 引腳 HSOIC 封裝和 12 引腳 3 mm × 2 mm 新一代 VQFN 封裝，具有可濕性側面。
*附件：lmr33630.pdf

特性

• 專為堅固耐用的工業應用而配置
  • 輸入電壓范圍：3.8 V 至 36 V
  • 輸出電壓范圍：1 V 至 24 V
  • 輸出電流：3 A
  • 75mΩ/50mΩ RDS-ON 功率 MOSFET
  • 峰值電流模式控制
  • 68 ns 的短最小導通時間
  • 頻率： 400 kHz、1.4 MHz、2.1 MHz
  • 結溫范圍 –40°C 至 +125°C
  • 低 EMI 和低開關噪聲
  • 集成補償網絡
• 低 EMI 和開關噪聲
  • HotRod? 軟件包
  • 并聯輸入電流路徑
• 所有負載下的高功率轉換
  • 峰值效率 > 95%
  • 25 μA 的低工作靜態電流
• 靈活的系統接口
  • 電源正常標志和精確使能
• 使用 TPSM53603 模塊加快上市時間

參數

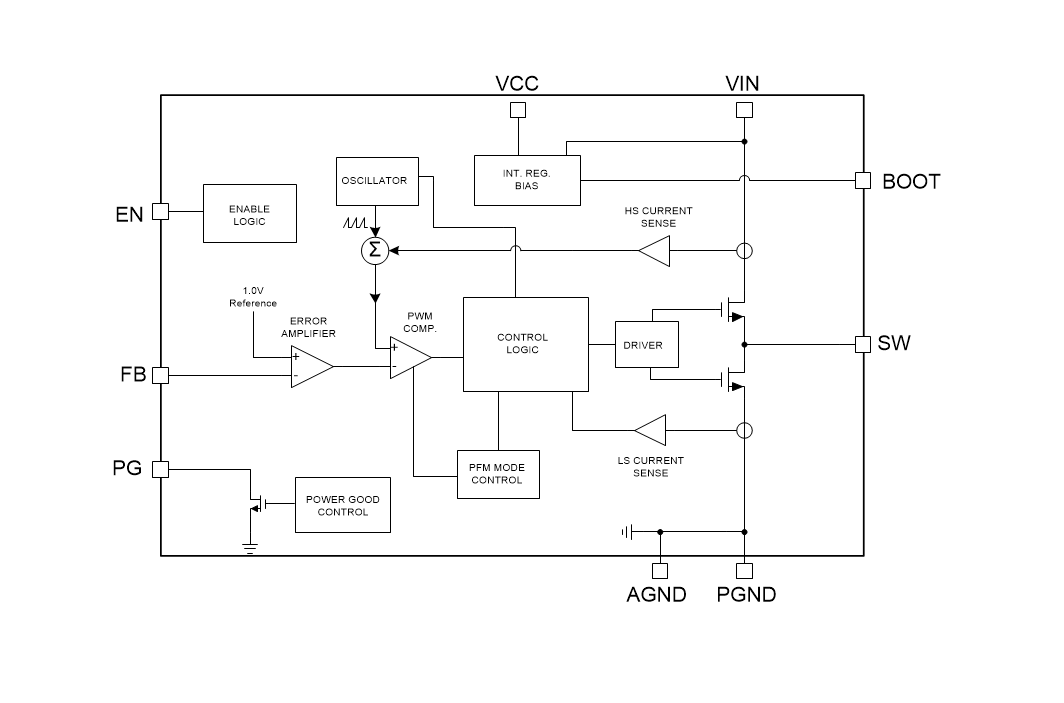

方框圖

1. 產品概述

LMR33630是一款易于使用的同步降壓DC/DC轉換器，專為嚴苛的工業應用設計。它提供3.8V至36V的寬輸入電壓范圍，輸出電壓可調范圍為1V至24V，最大輸出電流為3A。該轉換器具有高效率、低EMI和低開關噪聲等特點，適用于電機驅動系統、工廠和建筑自動化系統等多種應用。

2. 主要特性

• ?功能安全?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：3.8V至36V。
• ?高效率?：峰值效率超過95%。
• ?低EMI和低開關噪聲?：集成補償網絡，減少外部組件需求。
• ?熱管理?：熱關斷和過溫保護。
• ?靈活的系統接口?：包括電源良好標志和精密使能引腳。
• ?封裝選項?：提供8引腳HSOIC和12引腳VQFN封裝選項。
• ?AEC-Q100認證?：適用于汽車應用。

3. 應用領域

• 電機驅動系統：如無人機、AC逆變器、VF驅動器和伺服系統。
• 工廠和建筑自動化系統：如PLC CPU、HVAC控制和電梯控制。
• 通用寬輸入電壓電源應用。

4. 功能描述

• ?自動模式?：根據負載變化在PWM和PFM模式之間自動切換，以提高效率。
• ?軟啟動?：防止啟動時輸出電壓過沖和大電流沖擊。
• ?電流限制和短路保護?：包括峰值和谷值電感電流限制，以及短路時的打嗝模式保護。
• ?欠壓鎖定?：輸入電壓低于閾值時自動關閉輸出。
• ?熱關斷?：結溫超過閾值時自動關閉以保護器件。

5. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感和反饋電阻的選擇建議。同時，還討論了布局對性能的影響，并給出了布局指南。

6. 設計工具與資源

• ?WEBENCH? Power Designer?：支持使用LMR33630進行定制設計。
• ?設計指南?：提供詳細的設計步驟和組件選擇建議。
• ?布局指南?：幫助優化PCB布局以提高性能和減少EMI。

7. 封裝與訂購信息

• ?封裝類型?：8引腳HSOIC（5.00mm x 4.00mm）和12引腳VQFN（3.00mm x 2.00mm）。
• ?訂購信息?：文檔提供了詳細的封裝尺寸、引腳配置、材料信息以及訂購代碼，方便用戶進行采購。

LMR33630以其寬輸入電壓范圍、高效率、低EMI和靈活的系統接口，成為嚴苛工業應用中的理想電源管理解決方案。
