LM76002-Q1/LM76003-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠從高達 60 V 的輸入驅動高達 2.5 A （LM76002-Q1） 或 3.5 A （LM76003-Q1） 的負載電流。LM76002-Q1/LM76003-Q1 在非常小的解決方案尺寸中提供卓越的效率和輸出精度。采用峰值電流模式控制。可調開關頻率、同步、FPWM 選項、電源正常標志、精密使能、可調軟啟動和跟蹤等其他功能為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置可提高效率。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有一流的 EMI （CISPR25） 和熱性能。保護功能包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002-Q1/LM76003-Q1 器件采用 WQFN 30 引腳無鉛封裝，具有可潤濕側翼。
*附件：lm76003-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 集成同步整流
• 輸入電壓 3.5 V 至 60 V（最大 65 V）
• 輸出電壓 1 V 至 95% V在
• 15μA 穩壓靜態電流
• 寬電壓轉換范圍
  • t 最小 = 65 ns（典型值）
  • t OFF-MIN （最小） = 95 ns（典型值）
• 系統級功能
  • 與外部時鐘同步
  • 電源正常標志
  • 可調軟啟動（默認 6.3 ms）
• 引腳可選的 FPWM作
• 可調頻率范圍：300 kHz 至 2.2 MHz
• 輕負載架構 （PFM） 下的高效率
• 保護功能
  • 逐周期電流限制
  • 帶打嗝模式的短路保護
  • 過熱熱關斷保護

參數

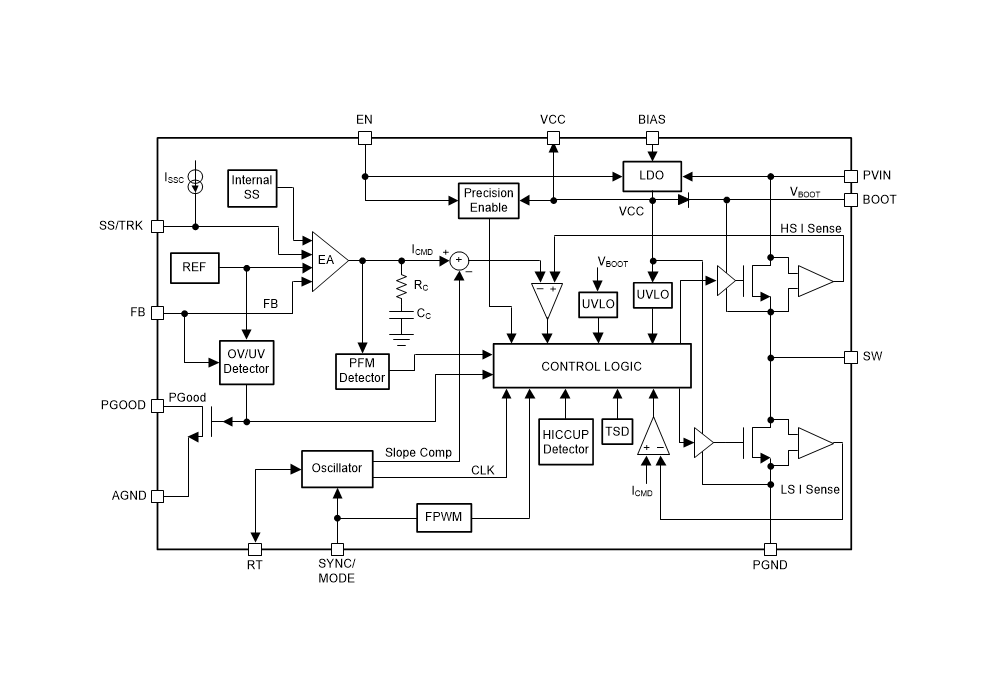

方框圖

1. 產品概述

LM76003-Q1是一款易于使用的同步降壓DC-DC轉換器，專為汽車和工業應用設計，能夠驅動高達3.5A的負載電流，輸入電壓范圍寬達3.5V至60V（最大65V）。該轉換器具有高效率、小尺寸和出色的熱性能，適用于各種寬輸入電壓應用。

2. 主要特性

• ?高電流能力?：最大輸出電流3.5A。
• ?寬輸入電壓范圍?：3.5V至60V（最大65V）。
• ?高效率?：采用固定頻率峰值電流模式控制，結合同步整流技術，提高效率。
• ?低靜態電流?：在調節模式下，靜態電流僅為15μA。
• ?靈活的操作模式?：支持自動模式、FPWM模式和外部時鐘同步。
• ?全面保護?：包括輸入欠壓鎖定（UVLO）、過溫保護、逐周期電流限制和短路保護（hiccup模式）。
• ?易于使用?：內部補償，減少外部元件數量；提供可調軟啟動和輸出電壓跟蹤功能。
• ?小尺寸封裝?：30引腳WQFN濕側引腳封裝，適合高密度PCB布局。

3. 應用領域

• ?汽車攝像頭應用?：為商業車輛的攝像頭系統提供穩定電源。
• ?信息娛樂和儀表板?：滿足車載信息娛樂系統和儀表板的電源需求。
• ?混合動力和電動汽車?：適用于電動和混合動力汽車中的各種電子系統。

4. 功能描述

• ?同步整流?：集成高側和低側MOSFET，減少功率損耗。
• ?自動輕載模式?：在輕載條件下自動切換到PFM模式，提高效率。
• ?軟啟動和跟蹤?：提供內部軟啟動和外部軟啟動電容選項，支持輸出電壓跟蹤。
• ?精確的電壓調節?：±1%的電壓調節精度，確保輸出電壓穩定。
• ?熱管理?：具有熱關斷功能，防止結溫過高損壞設備。

5. 設計考慮

• ?輸出電壓設置?：通過反饋電阻分壓器調整輸出電壓。
• ?開關頻率選擇?：可編程開關頻率范圍從300kHz到2.2MHz，支持外部時鐘同步。
• ?外部元件選擇?：包括輸入和輸出電容器、電感器以及軟啟動電容器等，需根據具體應用場景進行選擇。
• ?布局與熱設計?：合理的PCB布局和熱設計對于確保轉換器的穩定工作和延長使用壽命至關重要。

6. 封裝與訂購信息

LM76003-Q1采用30引腳WQFN封裝，提供多種封裝選項和訂購代碼，以滿足不同應用需求。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，包括電氣和熱仿真，以及PDF報告生成，簡化設計流程。

LM76003-Q1以其寬輸入電壓范圍、高效率、小尺寸和全面的保護功能，成為汽車和工業應用中需要高性能、可靠電源管理的理想選擇。
