LM76003-Q1 3.5V 至 60V 3.5A/2.5A 同步穩壓器

數據:

描述

LM76002-Q1 /LM76003-Q1穩壓器是一款應用簡單的同步降壓直流/直流轉換器,能夠驅動高達2.5A(LM76002) -Q1)或3.5A(LM76003-Q1)的負載電流,輸入電壓最高可達60V.LM76002-Q1 /LM76003-Q1極小的尺寸但是能夠提供優異的效率和輸出精度。可用峰值電流模式控制。調特性(例如可調開關頻率,同步,F(xiàn)PWM選項,電源正常狀態標志,精密使能端,可調式軟啟動和跟蹤)可為各種應用提供靈活且簡單易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可以提高效率。該器件需要極少外部組件,引腳排列設計可簡化PCB布局,提供一流的EMI(CISPR25)和熱性能。保護特性包括輸入欠壓鎖定,熱關斷,逐周期電流限制和短路保護.LM76002-Q1 /LM76003-Q1器件采用WQFN 30引腳無引線式封裝,且具有可濕性側面。

特性

  • 符合汽車應用標準
  • 具有符合AEC-Q100標準的下列結果:
    • 器件溫度等級1:環境工作溫度范圍為-40°C至+ 125°C
    • 器件HBM ESD分類等級2
    • 充電器件模型(CDM)ESD分類等級C5
  • 結溫范圍為-40°C至+ 125°C
  • 集成同步整流
  • 輸出電壓3.5V - 60V(最大65V)
  • 輸出電壓1V - 95%V IN
  • 15μA穩壓靜態電流
  • 寬電壓轉換范圍
    • t ON-MIN = 65ns(常規)
    • t OFF-MIN = 95ns(常規)
  • 系統級特性
    • 與外部時鐘保持同步
    • 電源正常狀態標志
    • 可調軟啟動(默認為6.3ms)< /li>
  • 引腳可選式FPWM運行
  • 可調頻率范圍:300kHz至2.2MHz
  • 在輕負載架構下實現高效率(PFM)
  • 保護特性
    • 逐周期電流限制
    • 具有斷續模式的<路>
  • 使用LM76002 /03-Q1并借助WEBENCH ?電源設計器創建定制設計方案

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器 (集成開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
LM76003-Q1 LM73605-Q1 LM73606-Q1 LM76002-Q1 LMR14050-Q1 LMS3635-Q1 LMS3655-Q1
3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 3.5 ? ? 3.5 ? ?
60 ? ? 36 ? ? 36 ? ? 60 ? ? 40 ? ? 42 ? ? 42 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
57 ? ? 34 ? ? 34 ? ? 57 ? ? 30 ? ? 15 ? ? 15 ? ?
3.5 ? ? 5 ? ? 6 ? ? 2.5 ? ? 5 ? ? 3.5 ? ? 5.5 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
300 ? ? 350 ? ? 350 ? ? 300 ? ? 200 ? ? 250 ? ? 250 ? ?
2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 500 ? ? 500 ? ?
0.015 ? ? 0.015 ? ? 0.015 ? ? 0.015 ? ? 0.04 ? ? 0.015 ? ? 0.015 ? ?
Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Power Good
Synchronous Rectification
Wettable Flanks Package ? ?
Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Wettable Flanks Package ? ?
Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Fixed
Wettable Flanks Package ? ?
Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Power Good
Synchronous Rectification
Wettable Flanks Package ? ?
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Spread Spectrum
Tracking
UVLO Adjustable ? ?
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Synchronous Rectification ? ?
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Synchronous Rectification ? ?
Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
? 96 ? ? 96 ? ? ? 98 ? ? 98 ? ? 98 ? ?
-40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ?
Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
WQFN ? ? WQFN ? ? WQFN ? ? WQFN ? ? SO PowerPAD
WSON ? ?
VQFN-HR ? ? VQFN-HR ? ?

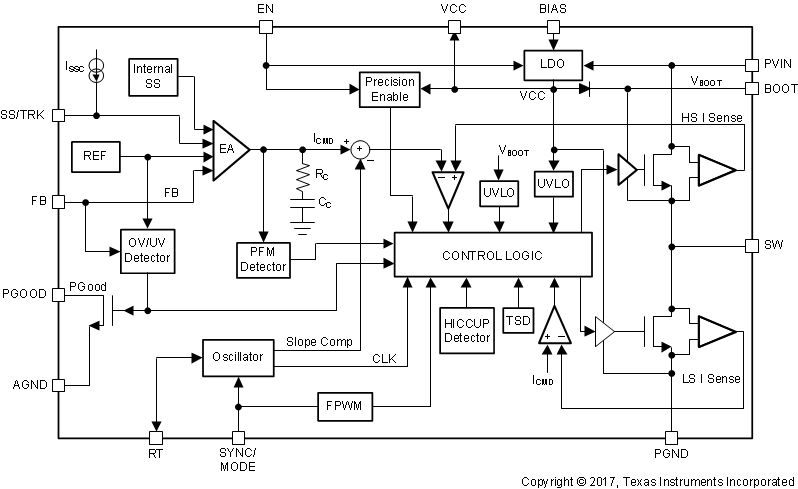

方框圖 (1)
