1市場痛點

在數字化轉型浪潮中，一個關乎公共安全的"隱形戰場"正悄然浮現。某醫院機房曾因配電系統失靈導致急診室斷電17分鐘；某商業中心因線路老化引發火災造成上億損失；高校宿舍違規電器使用釀成的事故更是屢見報端。這些觸目驚心的案例背后，暴露出傳統配電系統正面臨三重致命威脅——監測失能、響應遲滯、改造困局，猶如電力系統的"失明癥"正在蔓延。

痛點1：末端配電回路，極難發現。

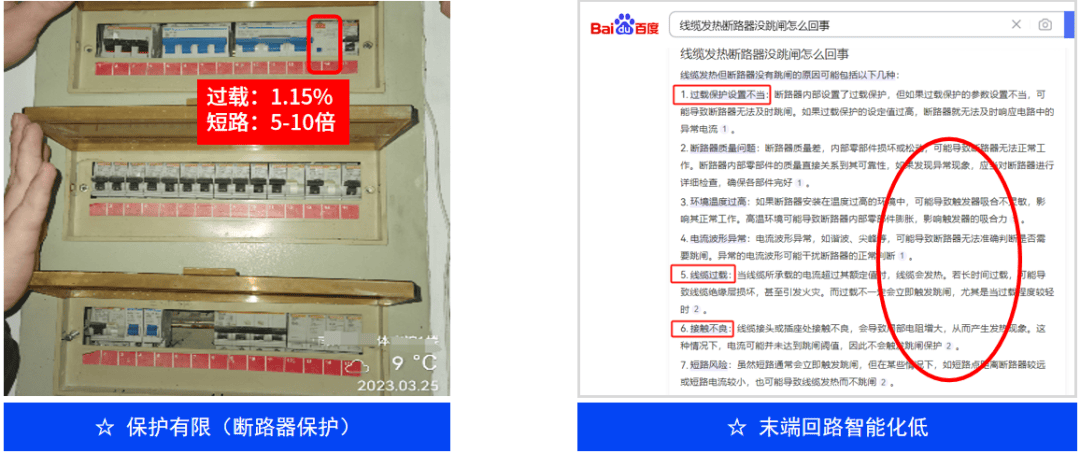

痛點2：保護有限（斷路器保護），僅過載（1.15倍）和短路保護（5-10倍）；電壓異常、超溫、接觸不良、線纜過載（線纜與斷路器不匹配）等無法進行監測和保護。

痛點3：末端回路智能化低，末端回路僅靠斷路器進行保護，智能化低，不能通過智能化手段監控（手機、電腦查看）當前狀態（電參量、安全隱患），及時發現潛在隱患。

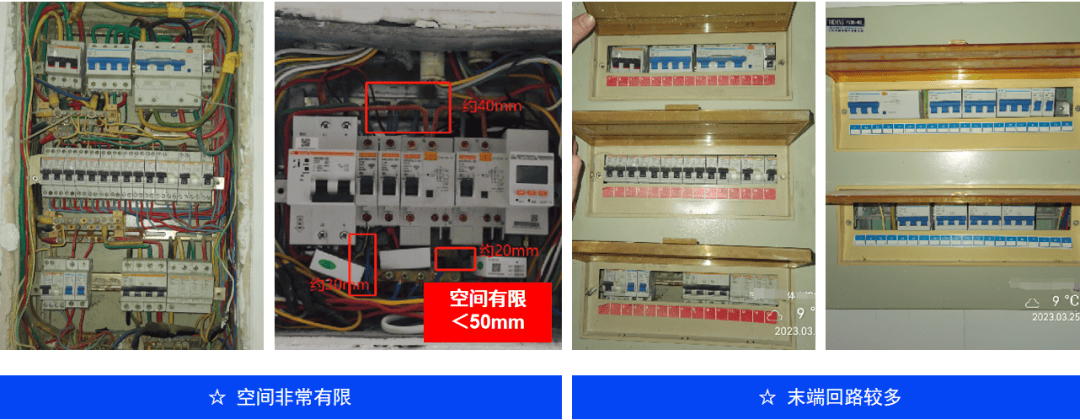

痛點4：空間非常有限，末端回路多，若都用進線回路方案，成本造價會成倍增加，原有空間無法安裝，需要增加箱體（又增加了硬件成本以及安裝成本）

2安科瑞智能監測技術的破局之道

過往智慧安全用電的產品應用中，大多數監測進線回路。主要存在以下幾個問題：

難定位，不知道具體哪個回路出線有問題，排查困難，出線過載或線纜溫度過高無法知曉

出線回路多，若都用進線回路方案，成本造價會成倍增加，原有空間無法安裝，需要增加箱體(又增加了硬件成本以及安裝成本)

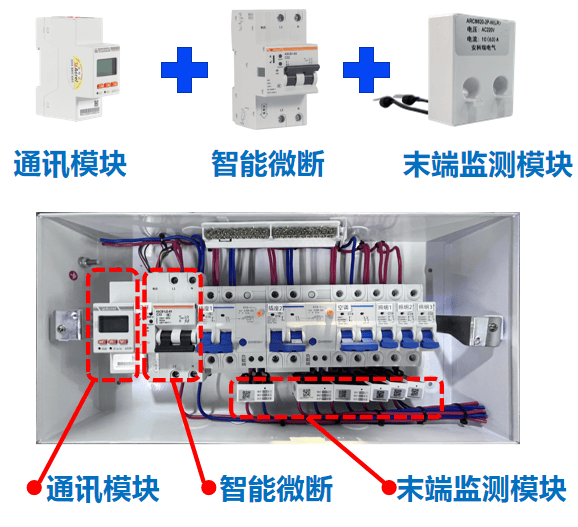

安科瑞新推出建筑末端配電解決方案，采用通訊模塊+智能微斷+AESP110末端監測模塊，對末端配電線路的所有進線和出線回路進行監測和保護；對進線或插座回路更換智能微斷，進行監測和控制，一旦回路出現異常，可遠程切斷回路供電，給人員檢修提供充足時間和避免火勢蔓延；對出線加裝智能終端，進行監測和預警，無需對配電箱擴容即可完成監測，監測到末級回路。

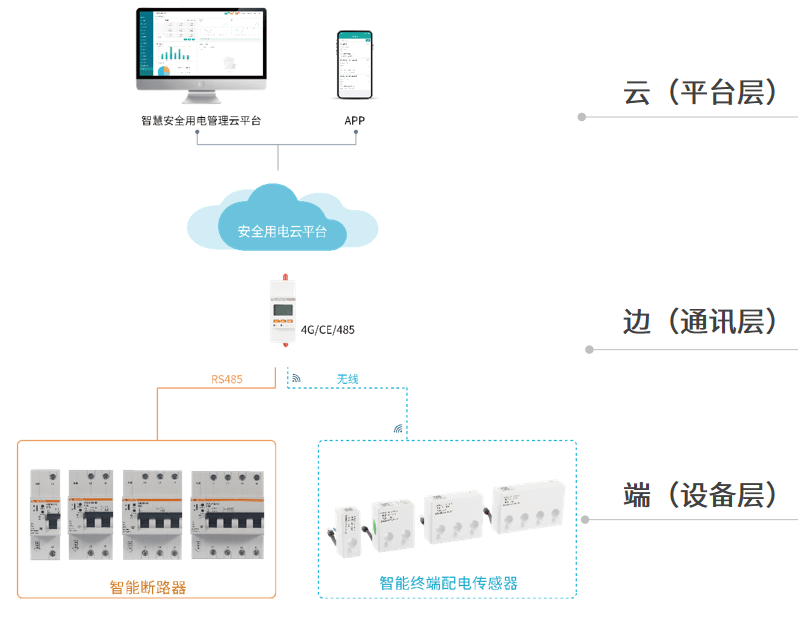

組網方案

平臺層

對末端回路進行監控，做到精細化監管；

當回路出現過欠壓、過載、超溫、漏電時，可及時報警，并通過電話、短信、APP通知運維人員，做到準確定位和智能化監管；

可通過設備端，網頁端，手機端三端設備隨時隨地監控設備，查看設備的運行情況，提高運維效率；

可遠程修改參數，分合閘控制，遇到緊急情況可遠程斷電，避免故障擴大、或阻止火勢蔓延。

通訊層

邊緣計算，數據分析，智能控制；

可連接32臺智能微斷和智能終端；

支持485、以太網、4G、WiFi等多種通訊模式。

設備層

可對進線出線檢測和保護，功能齊全；

終端可與斷路器1:1匹配，1P/2P/3P/4P齊全；

無線通訊，接線簡單。

3產品選型

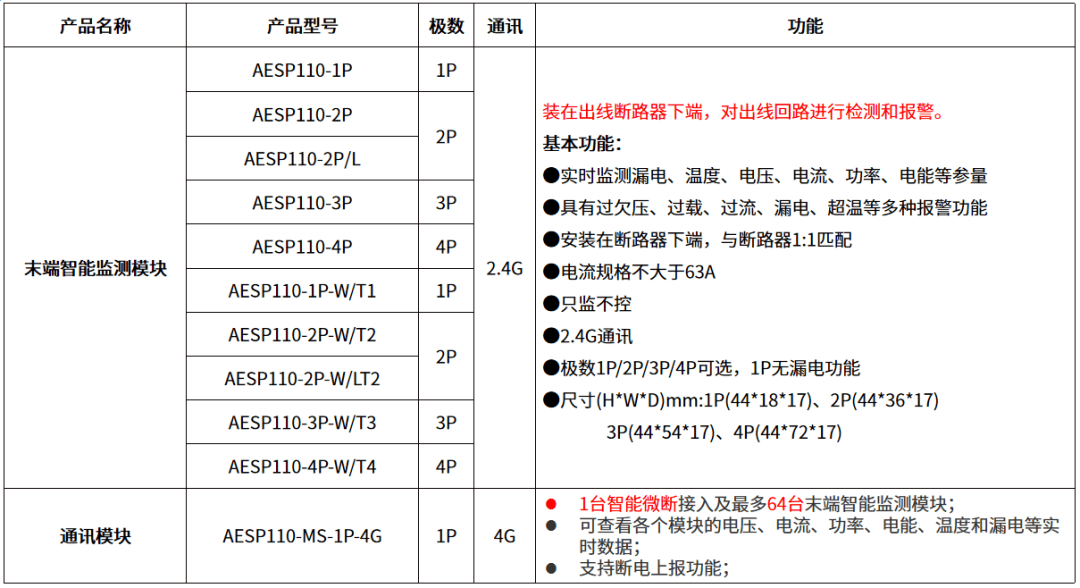

末端智能監測模塊

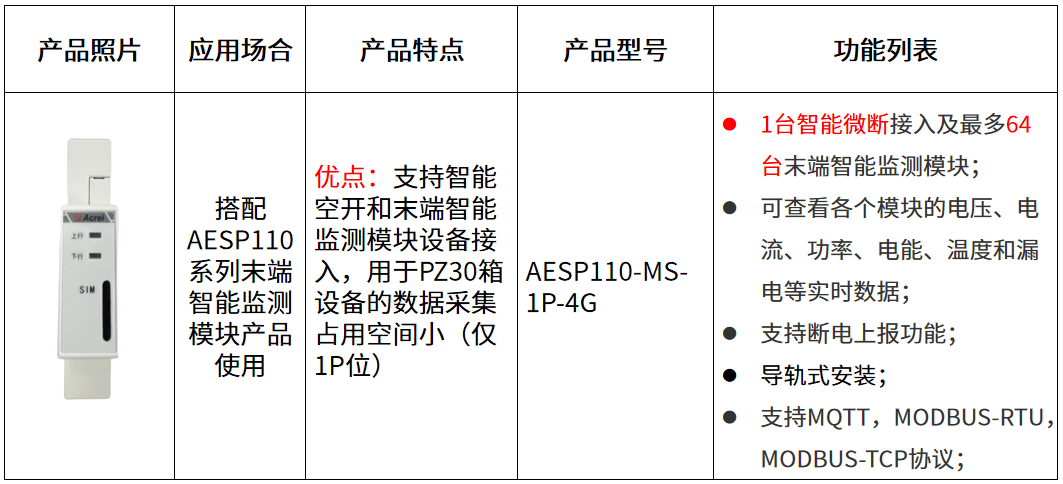

通訊模塊

4實戰驗證

某學校用電安全解決方案，需要對該校47個末端箱的每個出線回路進行用電安全監控和電力運維，目標如下：

精細化監管：覆蓋到學校每個末端用電回路（即監測到每個PZ30箱的出線回路）、對其進行電壓、電流、功率、電能、溫度、漏電等電參量24小時實時數據監控；

智能化監控：當出現過壓、欠壓、過載、超溫、漏電等故障時，及時推送故障信息、并派發處理；

提高運維管理效率：設備端，網頁端，手機端三端設備狀態同步顯示，多部門可隨時隨地監控設備，方便用戶快速制定處理方案。

現場方案
