產品應用背景

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100系列直流絕緣監測儀專門為了直流絕緣監測設計，可以應用在10~1500V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

產品功能及選型

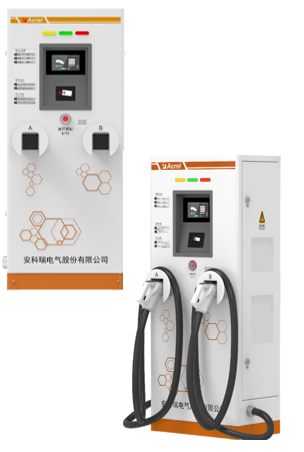

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。

該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀先進行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀先進行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。

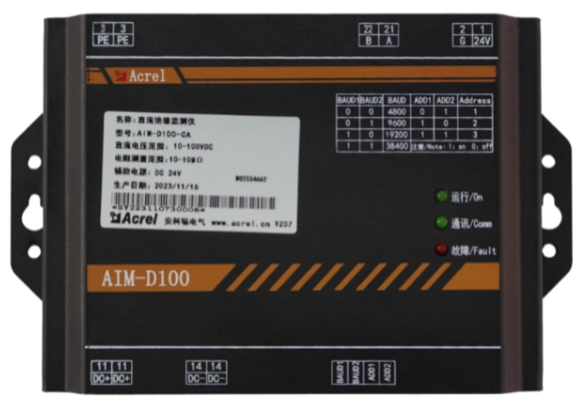

AIM-D100-CA系列直流絕緣監測儀

1 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100-CA系列直流絕緣監測儀可以應用在100~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品主要針對DC 100~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

2型號說明

3功能特點

■電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓，測量范圍為100~1000V。

■電流監測功能。產品可以監測直流系統電流，僅AIM-D100-CAI型有此功能。

■LED指示功能。產品面板具有運行、通訊和故障LED指示燈，可以顯示產品狀態。

■通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■金屬外殼。產品采用金屬外殼，壁掛式安裝，也可以使用配件導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。

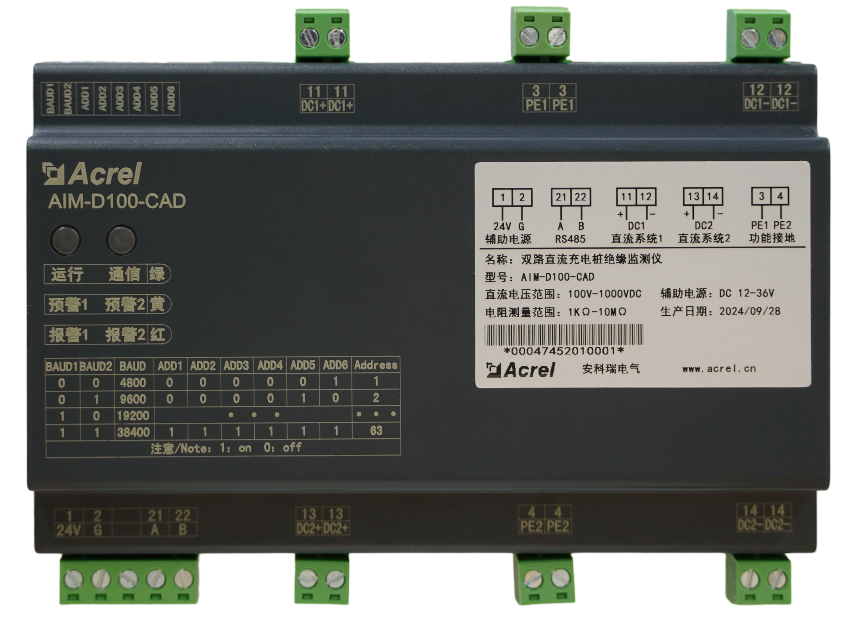

AIM-D100-CAD型雙路直流充電樁絕緣監測儀

1 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應路直流充電樁絕緣監測儀可以應用在100~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品主要針對DC 100~1000V范圍的電動汽車雙槍型充電樁的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

2型號說明

3功能特點

■電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警值和報警值時，能發出預警和報警信號。

■電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。當正負極接反時，儀表工作后讀取數據時提示反接。

■雙路獨立監測。產品具有兩路獨立監測功能，可以分別監測兩路直流系統的絕緣水平和電壓情況。

■雙路獨立報警。產品具有兩路獨立報警功能，可以分別設置兩路預警值，兩路報警值。

■LED指示功能。產品具有兩個RGB Led指示燈，通過不同顏色和頻率可以顯示產品狀態。

■撥碼設置功能。產品可以通過撥碼開關組合設置通訊波特率和通訊地址。

■通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■通訊觸發啟動。產品使用通訊功能啟動絕緣監測，啟動后監測一次絕緣電阻和正負極對地電壓，監測結束后與大地脫離，不影響直流系統對地絕緣水平。

■安裝方式可選。產品采用塑料外殼，兼容導軌和壁掛兩種安裝方式，默認導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。
