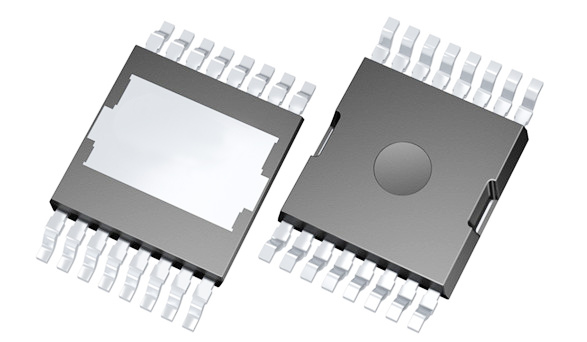

當工業電源、儲能設備、新能源交通等領域?qū)β拭芏鹊男枨笸黄茦O限，傳統MOSFET封裝技術正面臨前所未有的挑戰。廣東仁懋電子推出的TOLT頂部散熱封裝MOS，以顛覆性的散熱設計與功率承載能力，成為大功率場景的核心解決方案。這款專為大芯片、大電流設計的器件，正以“散熱快、損耗低、密度高”的三大優勢，重新定義功率半導體的應用邊界。

顛覆傳統的頂部散熱：讓大功率不再“燙手”

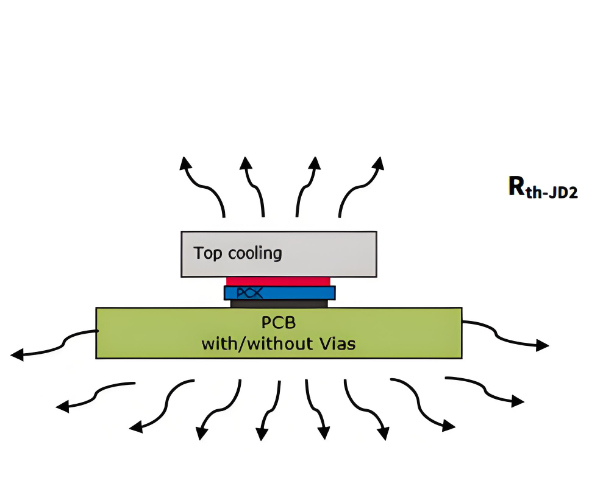

TOLT封裝的核心突破在于將傳統底部散熱路徑“Junction→PCB” 徹底重構為“Junction→頂部散熱器”。這種設計如同為芯片打開了“散熱天窗”：

·熱傳導效率飆升：熱量直接通過頂部TIM 熱界面材料傳導至散熱器，相較于 TOLL 封裝溫度降低 36%，比傳統 TO-220 插件封裝散熱效率提升近一倍。

·功率密度自由：允許芯片工作在更高溫度區間，配合大尺寸芯片設計，單器件可承載超過50A 的持續電流，輕松應對充電樁、儲能變流器等大電流場景。

·PCB 設計解放：擺脫底部散熱對PCB 過孔和銅箔的依賴，電路板背面可自由布局驅動電路，使功率密度提升 40% 以上。

五大技術特性：大功率場景的“硬核支撐”

? 開爾文腳設計：驅動效率提升的 “魔法鑰匙”

內置獨立開爾文源極引腳，將寄生電感降低至1nH 以下，開關損耗減少 20%，在高頻逆變場景中效率突破 99%。

? 1mm 爬電距離：高壓安全的 “防護墻”

相比JEDEC 標準增加 1mm 爬電距離，輕松通過 1500V 耐壓測試，滿足儲能電池組、工業電源等高壓應用的安規要求。

? 鷗翼型引腳：工藝可靠性的 “守護者”

獨特的鷗翼結構使貼片焊接面積增加30%，抗震動能力提升 5 倍，同時焊點可視化檢測便捷，無空洞率困擾，完美適配自動化產線。

? Clip 鍵合技術：低阻大電流的 “助推器”

內部采用銅Clip 取代傳統金線鍵合，RDS (ON) 降低 15%，大電流下溫升再降 12%，尤其適合 BMS 雙面貼裝場景，比 TOLL 封裝溫度下降 22%。

? 超薄化設計：空間革命的 “推動者”

厚度僅1.2mm，可直接貼裝于設備外殼散熱，取代傳統 TO-220/247 插件，實現產品厚度減半，為電動叉車、無人艇等緊湊型設備釋放更多空間。

全場景覆蓋：從工業到新能源的“功率心臟”

在工業領域，TOLT 封裝 MOS 已成為 AI 服務器電源、通信基站電源的標配，其高可靠性助力數據中心 24 小時不間斷運行；在新能源交通場景，從兩輪電動車到游艇電機控制器，它以低損耗特性延長續航里程 15% 以上；而在電池 BMS 領域，雙面貼裝方案使電池組能量密度提升 20%，成為儲能系統降本增效的關鍵。

如今，仁懋電子已實現中低壓MOS、Cool MOS、SiC MOS 全系列 TOLT 封裝量產，為高端工業、新能源市場提供從設計到量產的一站式服務。當大功率應用遇見 TOLT，一場關于效率與空間的革命正在上演 —— 你的下一個高功率方案，或許只差這顆 “會呼吸” 的 MOSFET。
