LM5165-Q1 器件是一款緊湊、易于使用的 3V 至 65V 超低 I 器件Q同步降壓轉換器，在寬輸入電壓和負載電流范圍內具有高效率。借助集成的高壓側和低壓側功率 MOSFET，可在 3.3V 或 5V 的固定輸出電壓或可調輸出下提供高達 150mA 的輸出電流。該轉換器旨在簡化實施，同時提供優化目標應用性能的選項。選擇脈沖頻率調制 （PFM） 模式可實現最佳輕負載效率，或選擇恒定導通時間 （COT） 控制以實現幾乎恒定的工作頻率。兩種控制方案都不需要環路補償，同時提供出色的線路和負載瞬態響應以及較短的 PWM 導通時間，以實現較大的降壓轉換比。

高側 P 溝道 MOSFET 可在 100% 占空比下工作，以實現最低的壓差電壓，并且不需要自舉電容器進行柵極驅動。此外，電流限制設定點是可調的，以優化電感器的選擇，以滿足特定的輸出電流要求。可選和可調的啟動時序選項包括最小延遲（無軟啟動）、內部固定 （900 μs） 和使用電容器的外部可編程軟啟動。漏極開路 PGOOD 指示器可用于排序、故障報告和輸出電壓監控。LM5165-Q1 符合汽車 AEC-Q100 1 級標準，并采用 10 引腳 VSON 和 VSSOP 封裝，引腳間距為 0.5mm。
*附件：lm5165-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 125°C 環境溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 3 V 至 65 V 的寬輸入電壓范圍
• 10.5μA 空載靜態電流
• –40°C 至 150°C 結溫范圍
• 固定（3.3 V 和 5 V）或可調輸出電壓
• 符合 EN55022 / CISPR 22 EMI 標準
• 集成 2 Ω PMOS 降壓開關
  • 支持 100% 占空比，實現低壓差
• 集成 1 Ω NMOS 同步整流器
  • 無需外部整流二極管
• 可編程電流限制設定點（四級）
• 可選 PFM 或 COT 模式作
• 1.223V ±1% 內部電壓基準
• 900μs 內部或可編程軟啟動
• 有源轉換速率控制，實現低 EMI
• 單調啟動至預偏置輸出
• 無環路補償或自舉元件
• 具有遲滯的精密使能和輸入 UVLO
• 帶滯后的熱關斷保護
• 10 引腳 VSON 和 VSSOP 封裝

參數

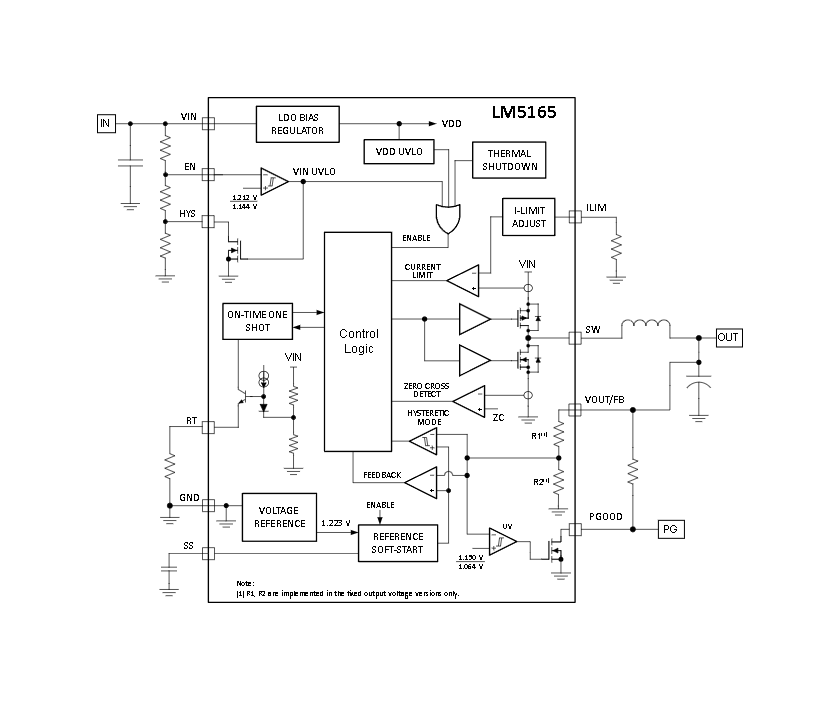

方框圖

1. 產品概述

• ?產品名稱?：LM5165-Q1
• ?類型?：汽車級3V至65V輸入，150mA同步降壓轉換器
• ?特點?：
  • AEC-Q100汽車級認證
  • 寬輸入電壓范圍：3V至65V
  • 超低靜態電流：10.5uA（無負載）
  • 集成高側和低側功率MOSFET
  • 可選PFM或COT控制模式
  • 固定（3.3V和5V）或可調輸出電壓
  • 符合EN55022/CISPR 22 EMI標準
  • 集成1-Q NMOS同步整流器
  • 可編程電流限制設定點
  • 開漏PGOOD指示器
  • 熱關斷保護

2. 應用領域

• 汽車和電池供電設備
• 高壓LDO替換
• 通用偏置電源

3. 主要特性

• ?溫度等級?：
  • 器件溫度等級1：-40°C至125°C環境溫度范圍
• ?輸入電壓范圍?：3V至65V
• ?輸出電壓?：固定3.3V、5V或可調
• ?輸出電流?：高達150mA
• ?開關頻率?：PFM模式或COT模式（可編程）
• ?封裝?：10引腳VSON和VSSOP封裝

4. 功能描述

• ?PFM模式?：適用于輕載高效操作，無需環路補償。
• ?COT模式?：提供近似恒定的操作頻率，無需環路補償。
• ?軟啟動?：可選內部固定（900us）或外部可編程軟啟動。
• ?電流限制?：可編程電流限制設定點，防止過流。
• ?PGOOD指示器?：用于電源排序、故障報告和輸出電壓監測。
• ?熱關斷?：防止過熱損壞。
• ? 輸入UVLO（欠壓鎖定） ?：帶滯回的精密使能和輸入UVLO。

5. 典型應用電路

• 提供了多個典型應用電路，包括：
  • 寬VIN、低IQ COT轉換器（5V，150mA）
  • 小尺寸PFM轉換器（3.3V，50mA）
  • 高密度PFM轉換器（12V，75mA）
  • 高效率COT轉換器（3.3V，150mA）
  • 高頻COT轉換器（15V，150mA，600kHz）

6. 設計支持

• ?WEBENCH Power Designer?：提供自定義設計工具，支持用戶輸入電壓、輸出電壓和輸出電流要求，優化設計參數。
• ?布局指南?：提供PCB布局建議，以最小化噪聲和EMI，優化熱性能。

7. 包裝與訂購信息

• 提供了多種封裝選項和訂購信息，包括封裝類型、引腳數、包裝量、RoHS狀態等。
