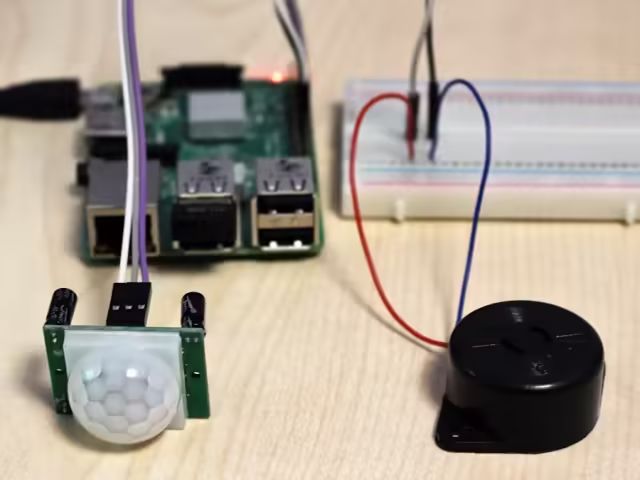

用樹莓派實現自動感應照明：PIR傳感器教程！

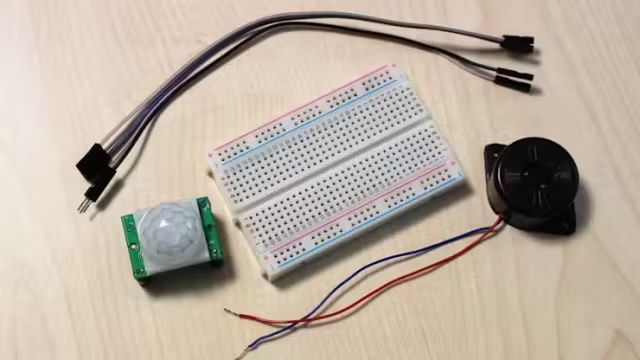

本項目所用組件
硬件組件
樹莓派 2 x 1
被動紅外（PIR）運動傳感器x 1
蜂鳴器（可選）x 1
面包板（通用型）x 1
跳線x 1
項目故事x 1
開始項目
被動紅外（PIR）運動傳感器能夠檢測物體（包括人類和動物）的任何移動。它們大多被用于自動激活的照明系統和防盜報警系統中。
任何溫度高于絕對零度的物體都會以紅外輻射的形式散發熱量。PIR運動傳感器能夠檢測到照射在其上的紅外輻射的變化。當任何物體或人類在PIR傳感器前方經過時，傳感器視野內的溫度會從環境溫度上升到物體溫度，然后再回落到環境溫度。PIR傳感器將這種溫度變化轉換為輸出電壓的變化，而電壓的這種變化就被視為檢測到了運動。
組件
PIR傳感器
1 / 2 ? PIR傳感器

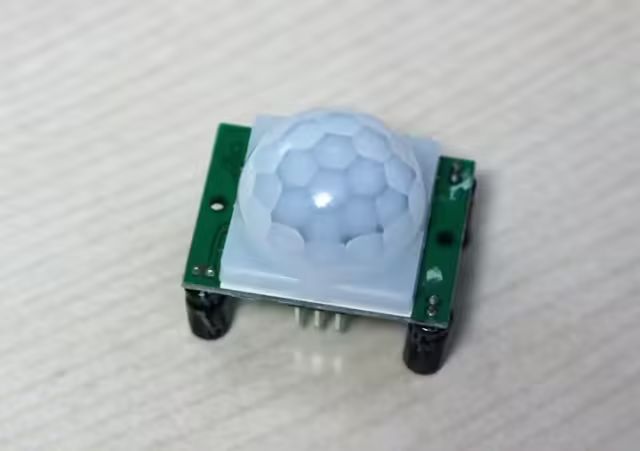

PIR傳感器
傳感器
該傳感器有三個引腳。電源引腳（VCC）、接地引腳（GND）和輸出引腳（OUT）。當檢測到運動時，輸出引腳會輸出高電平信號。它還有兩個電位器，一個用于調整靈敏度，另一個用于調整在檢測到運動時輸出信號保持高電平的時間。

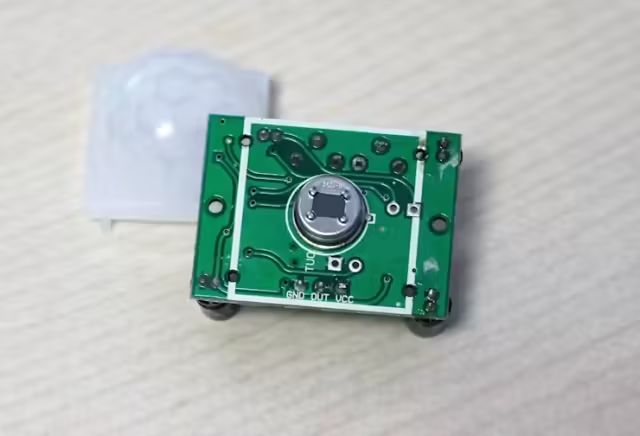

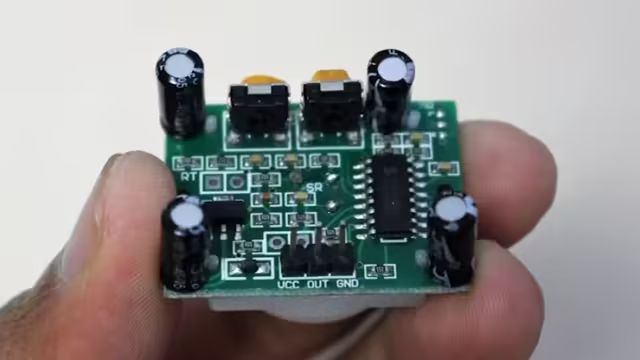

VCC、OUT和GND引腳

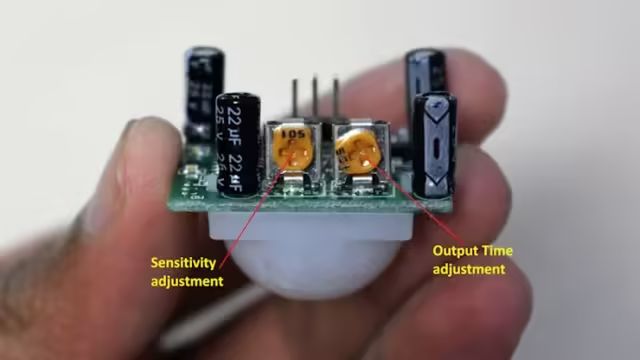

用于調整靈敏度和輸出時間的電位器

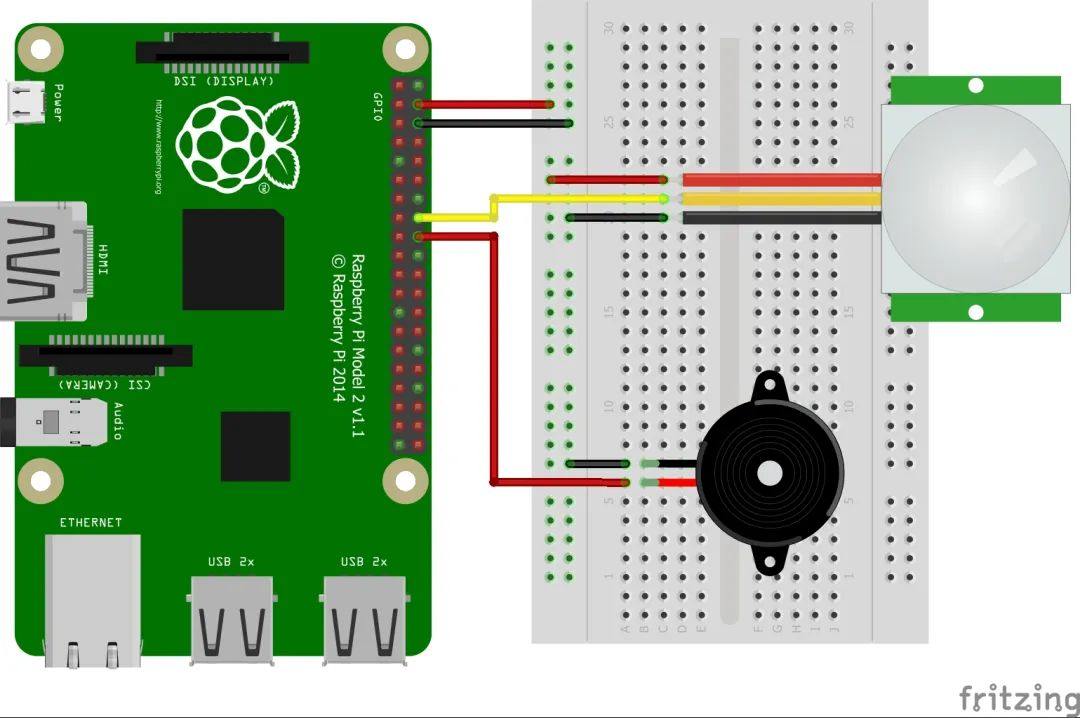

原理圖
代碼
創建一個新的Python文件PIR.py，并輸入以下代碼。
https://www.hackster.io/code_files/114812/download
要運行此代碼，請打開終端并導航到PIR.py文件所在的目錄。然后輸入命令“sudo python PIR.py”并按回車鍵。
原文地址：
https://www.hackster.io/hardikrathod/pir-motion-sensor-with-raspberry-pi-415c04
