LMR16006Y-Q1 是一款 PWM DC-DC 降壓（降壓）穩壓器。它適用于廣泛的 應用范圍從工業到汽車，適用于非穩壓電源調節 源。穩壓器在 ECO 模式下的待機電流為 28 μA，適用于電池 操作系統。1 μA 的超低關斷電流可以進一步延長電池壽命。經營 頻率固定為 2.1 MHz，允許使用小型外部組件，同時仍然能夠 具有低輸出紋波電壓。軟啟動和補償電路在內部實現， 這使得該器件能夠與最少的外部元件一起使用。LMR16006Y-Q1 是 針對高達 600 mA 的負載電流進行了優化。它具有 0.765 V 的典型反饋電壓。該設備具有 內置保護功能，如逐脈沖電流限制、熱感應和關斷 due 功率耗散過大。LMR16006Y-Q1 采用扁平 SOT-6L 封裝 （2.9 mm × 1.6 mm）。
*附件：lmr16006y-q1.pdf

特性

• LMR16006Y-Q1 是一款汽車級產品
  ，符合 AEC-Q100 1 級標準（–40°C 至
  +125°C 工作結溫）
• 輸入電壓范圍 4 V 至 40 V，瞬態
  電壓高達 65 V
• 輸出電流高達 600 mA
• 2.1 MHz 開關頻率
• ECO 模式下的超低 28 μA 待機電流
• 1 μA 關斷電流
• 支持高占空比作
• ADJ、固定 3.3 V 和固定 5 V 輸出選項
• 內部補償
• 高壓使能輸入
• 內部軟啟動
• 過流保護
• 過溫保護
• 整體解決方案尺寸?。⊿OT-6L 封裝）

參數

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LMR16006Y-Q1
• ?類型?：PWM DC-DC Buck（降壓）調節器
• ?特點?：高效率、固定2.1MHz開關頻率、低待機電流（ECO模式下28μA）、AEC-Q100 Grade 1認證，適用于汽車電子應用

2. 主要特性

• ?輸入電壓范圍?：4V至40V（瞬態可達65V）
• ?輸出電壓?：可調、固定3.3V或5V版本
• ?最大輸出電流?：600mA
• ?開關頻率?：固定2.1MHz
• ?待機電流?：ECO模式下28μA，關機模式下1μA
• ?保護功能?：過流保護、過熱保護、欠壓鎖定（UVLO）

3. 功能描述

• ?固定頻率PWM控制?：采用峰值電流模式控制，提供穩定的輸出電壓調節
• ?Bootstrap電壓?：集成Bootstrap電路，簡化外部元件需求
• ?輸出電壓設置?：通過反饋引腳和電阻分壓器設置輸出電壓
• ?使能（SHDN）和UVLO?：高電壓耐受使能引腳，支持通過外部電阻調整UVLO閾值
• ?電流限制?：逐周期電流限制，防止過流損壞
• ? 過壓瞬態保護（OVTP） ?：在輸出故障或強卸載瞬態時減少電壓過沖

4. 應用場景

• ?汽車電子?：視頻、GPS、娛樂系統等后市場配件
• ?便攜式設備?：手持儀器、媒體播放器等
• ?工業應用?：分布式電源系統

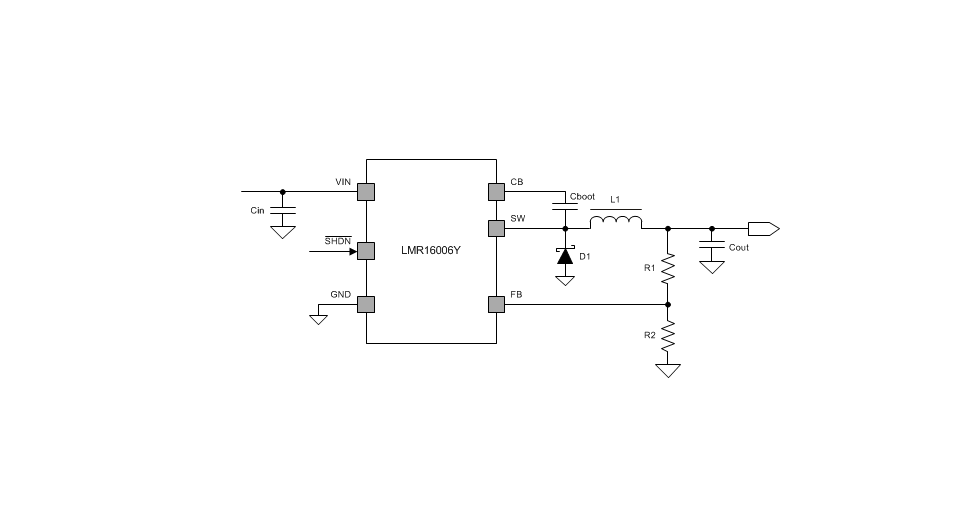

5. 典型應用電路

• ?電路組成?：包括輸入電容、輸出電容、電感、肖特基二極管和Bootstrap電容
• ?設計步驟?：選擇電感、輸出電容、肖特基二極管等元件，確保滿足電壓波紋、瞬態響應等要求

6. 性能曲線

• ?效率曲線?：展示不同輸入電壓和負載電流下的效率
• ?UVLO閾值曲線?：展示欠壓鎖定功能的閾值電壓
• ?關機電流和靜態電流曲線?：展示不同模式下的電流消耗

7. 布局指南

• ?高頻旁路電容?：靠近VIN和GND引腳放置
• ?電感布局?：靠近SW引腳放置，減少噪聲
• ?地連接?：最小化地連接面積，減少傳導噪聲

8. 封裝與訂購信息

• ?封裝類型?：SOT-23-6L（薄型）
• ?訂購選項?：提供多種封裝和卷帶選項

9. 支持文檔與工具

• ?設計工具?：推薦使用WEBENCH? Power Designer進行設計
• ?社區資源?：提供TI E2E?在線社區支持
• ?文檔更新?：可通過TI網站注冊接收文檔更新通知

10. 注意事項

• ?熱管理?：確保在設計中考慮足夠的散熱措施
• ?輸入電壓范圍?：確保輸入電壓在規格范圍內，避免損壞設備
• ?元件選擇?：根據應用需求選擇合適的外部元件，確保穩定性和性能
