限位開關是一種用于工業應用中數字位置檢測（開或關）的機電裝置。

當限位開關的致動器移動了足夠的距離時，限位開關內的電氣觸點被激活并改變狀態。限位開關內的觸點通常被分為常閉和常開兩種。根據具體的應用場景和需要檢測的對象，限位開關執行器可以提供線性或旋轉的驅動方式，以達到最佳性能。這些觸點必須能夠與被檢測對象接觸，并且可以根據應用需求調整觸點的操作方式。限位開關的更新特別關注內部觸點材料和機制的機械完整性、開關內的機械聯接/傳動系統以及包裝的環境密封性。

盡管開發了諸如接近、光電、電容和超聲波傳感器等電子傳感解決方案，但限位開關仍然因其固有的優點而脫穎而出。電子傳感器在電氣和環境能力方面，以及安裝和設置方面都有其局限性。

隨著應用范圍的擴大，限位開關的設計也在不斷改進。這包括正向開啟觸點的開發。關于選擇限位開關型號。限位開關的常閉正開口觸點 通過限位開關內的直接機械聯接強制打開。當被激活時，這確保限位開關的觸點打開。進一步的改進包括用于低溫應用（低至-40°C/-40°F）的氟硅密封件。此外，雖然大多數工業限位開關都配備有內置螺紋導管，但霍尼韋爾還為特定應用提供了預布線選項。

工業限位開關，經驗證可靠的技術

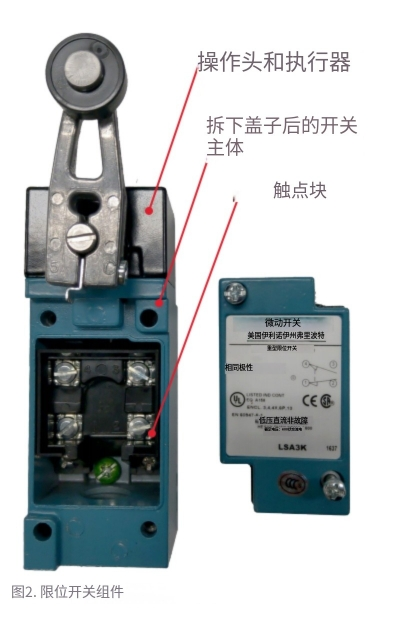

大多數工業機電限位開關包含以下三個組件：

1. 操作頭和執行器——與被檢測物體接觸。操作頭可按90?增量旋轉，以實現靈活安裝。限位開關的執行器/杠桿可在軸周圍360?范圍內鎖定在任意位置。

2. 開關體——包含接觸塊和一體式螺紋導管。操作頭固定在開關體上。

3. 接觸塊-包含開關機構和用于電氣連接的端子螺釘或其他終端。這些組件在Honeywell LSA3K Heavy Duty Limit Switch（HDLS系列）的圖2中有所說明。

限位開關的操作

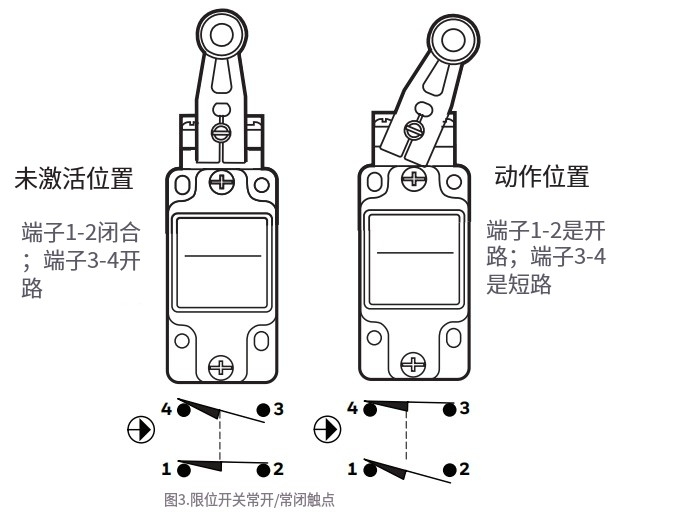

采用接觸感應設計，限位開關的執行器必須與被感應的目標接觸。當限位開關的執行器（柱塞或杠桿）移動到一定距離時，達到操作點，內部的電氣觸點狀態發生變化。此時，常閉觸點斷開，常開觸點閉合。

通常，當開關柱塞或杠桿處于自由位置時，閉合觸點“閉合”（未動作位置）。常開觸點在開關柱塞或杠桿處于自由位置（未動作位置）時“打開”。

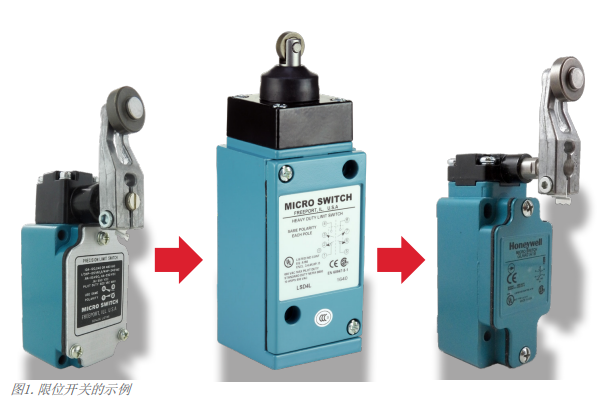

霍尼韋爾微動開關公司設計并開發的HDLS系列限位開關，這些開關在汽車行業的堅固和可靠性能，使霍尼韋爾看到了其在其他領域的應用潛力，包括工業工廠、建筑、鐵路、運輸，甚至農業。由于具備高達5000萬次操作的能力，許多HDLS系列限位開關增強功能已在其他產品中復制，以提高性能。

機械限位開關的優點

成熟、簡單且常閉和常開開關技術，具有龐大的安裝基礎

能夠感知各種不同類型的執行頭的大多數材料

易于確定開關觸點何時操作(通過可聽的咔嗒聲或數字表監控)

輕松排除開關觸點的故障以確保正常運行(通過數字表監聽或聽到清晰的咔嗒聲)

大多數限位開關觸點采用雙斷設計

可以提供多達四組獨立觸點

選擇的目錄列表具有正開觸點，常閉觸點為正

堅固密封的外殼符合IP和NEMA環境密封要求

適用于各種室內和室外環境，包括有或沒有灰塵或水的溫度變化

一些目錄列出的型號適用于交流或直流電源電壓

專為切換各種電氣負載而設計，包括24Vdc和120Vac下功率負載(高達10A)的切換。選擇評級可達600Vac和300Vdc的目錄產品。

開關觸點上的電壓降最小，沒有顯著的泄漏電流

具有成本效益的傳感解決方案

注意事項

需要限位開關執行器與被感應的物體接觸

限位開關的機械部件在長時間使用后可能會磨損

開關觸點的壽命可能比固態輸出短

不建議用于高速計數，每分鐘操作次數大于200次

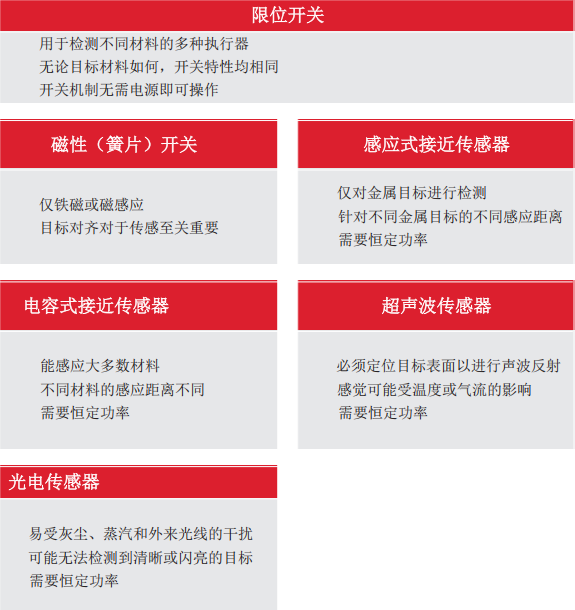

限位開關VS.其他的可比性
