Analog Devices Inc. LT7182S演示板DC2836A為基于LT7182S的雙輸出PolyPhase?直流-直流同步降壓穩壓器提供參考設計。LT7182S是一款雙路6A單片降壓穩壓器，采用第二代Silent Switcher?技術，可最大限度地降低EMI并降低PCB布局敏感度。它還集成了數字電源系統管理功能，可通過PMBus/I^2^C兼容串行接口進行編程和遙測。

數據手冊:*附件：Analog Devices Inc. LT7182S演示板DC2836A數據手冊.pdf

Analog Devices Inc. LT7182S演示板DC2836A的運行頻率為1MHz，可最大限度地減小解決方案尺寸。1.2V電源軌在12V輸入時的峰值效率為83.2%；3.3V電源軌在12V輸入時的峰值效率為91.1%。當兩個通道都滿負載運行（每個通道6A電流，工作頻率為1MHz）時，IC溫度上升低于70°C。

該演示板為兩個通道都安裝了EMI濾波器。每個輸出均可提供6A連續/9A最大瞬態負載電流。

LT7182S演示板以默認設置加電，根據配置電阻器產生功率，無需任何串行總線通信，可輕松實現直流-直流轉換器的評估。

DC2836A還可通過[DC1613A]USB轉I^2^C/SMBus/PMBus控制器以及可免費下載的LTpowerPlay? GUI連接到PC。LTpowerPlay允許用戶動態重新配置LT7182S，并將配置設置存儲在其板載EEPROM中，同時查看包括電壓、電流、溫度和故障狀態在內的遙測參數。

特性

• 輸入電壓(V IN )范圍：4.0V至20.0V
• output0電壓 (V OUT0 )：1.2V
• output0電流 (I OUT0 )：9.0A（最大值）
• output1電壓 (V OUT1 )：3.3V
• output1電流 (I OUT1 )：9.0A（最大值）
• 開關頻率范圍 (f SW )：0.925MHz至1.075MHz
• 直流效率 (EFE)
  • 83.2% VIN = 12V， IOUT0 = 3A， IOUT1 = 0A
  • 91.1% VIN = 12V， IOUT1 = 3A， IOUT0 = 0A

演示設置 (PC)

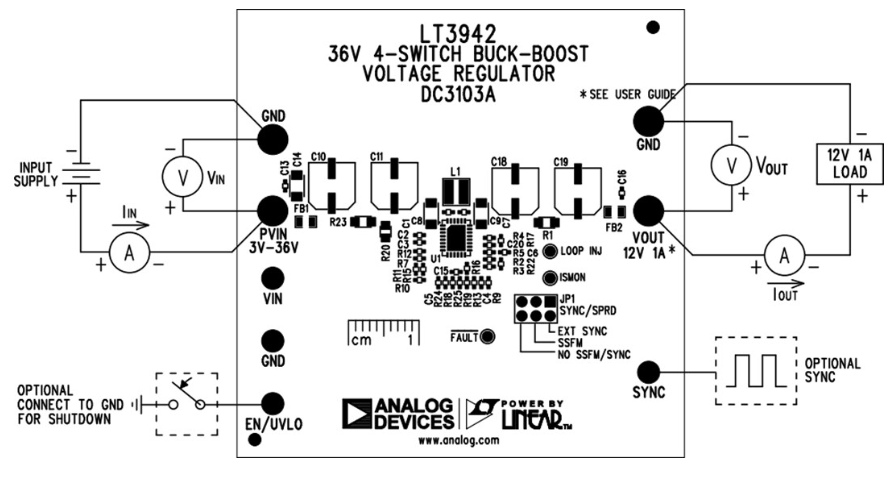

演示設置（獨立）
