一 產品背景

1.1產品開發背景

1.11電力物聯網發展前景

到2026年中國物聯網市場的復合增長率為13.2%，考慮到在“碳中和、碳達峰”的背景下，節約能源是中國的重要任務，未來5年中國能源物聯網市場規模的復合增速也將達到13%左右，到2027年中國能源物聯網市場規模將超過6000億元.

1.12.競爭趨勢

行業數量增加，競爭加劇

頭部企業競爭優勢逐步凸顯，行業市場集中度有望提高

1.13 技術趨勢

傳感器技術和數據處理技術的升級將提升能源物聯網整體的工作效率

1.14 細分市場趨勢

新能源與傳統能源集成在同一平臺，形成能源綜合利用的趨勢

1.2 產品開發背景-市場現狀

傳統電能表現狀

傳統的智能電表一般采用標準的經互感器接入或直接接入接線方式，通訊方式為RS485通訊，附加功能也比較單一。在面對越來越復雜的現場應用場景時，往往會表現的力不從心。

01針對改造項目，無法做到不停電安裝

02通訊方式單一，在現場點位特別分散時，增加通訊網關會大大提升整體造價

03附加功能選擇少，無法滿足不同客戶的差異化需求，比如開關量、測溫等等

1.3 電力物聯網系列儀表特點

電力物聯網儀表將傳統電能表與物聯網技術深度融合，同時擴充信號接入方式，增加附加功能，從而能夠契合電力運維改造、新能源、環保用電監管等行業的需求。

01支持多種電流接入方式，mA級互感器或羅氏線圈等，能夠實現不停電安裝

02除了傳統的RS485通訊外，還支持4G、WIFI、Lora等通訊方式，可以靈活選擇

03支持多種附加功能，開關量、測溫、剩余電流測量等，滿足不同行業的差異化需求

二 典型應用場景

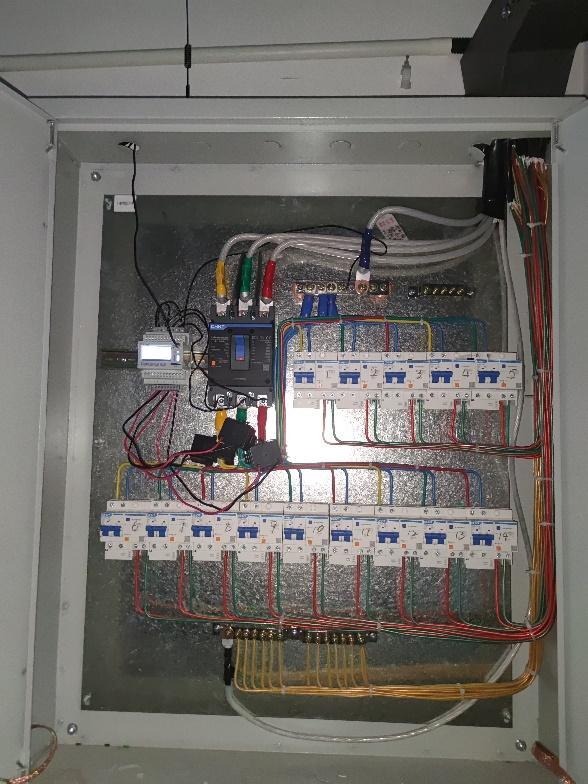

2.1 典型應用場景及解決方案——工廠/園區智能改造

2.11該類場景痛點：可能無法停電；終端回路多，不一定集中；功能要求復雜。

2.12 針對該類場景，可采用以下方案：

選用標配互感器產品（根據具體情況選用單回路或多回路方案），實現不停電安裝；局部集中場合，可使用Lora或WIFI方案由邊緣計算網關集中上傳平臺；儀表分散場合，可以使用4G方案，終端直接上傳平臺，降低組網成本；針對功能復雜需求，可選配測溫、漏電、報警監測等功能。

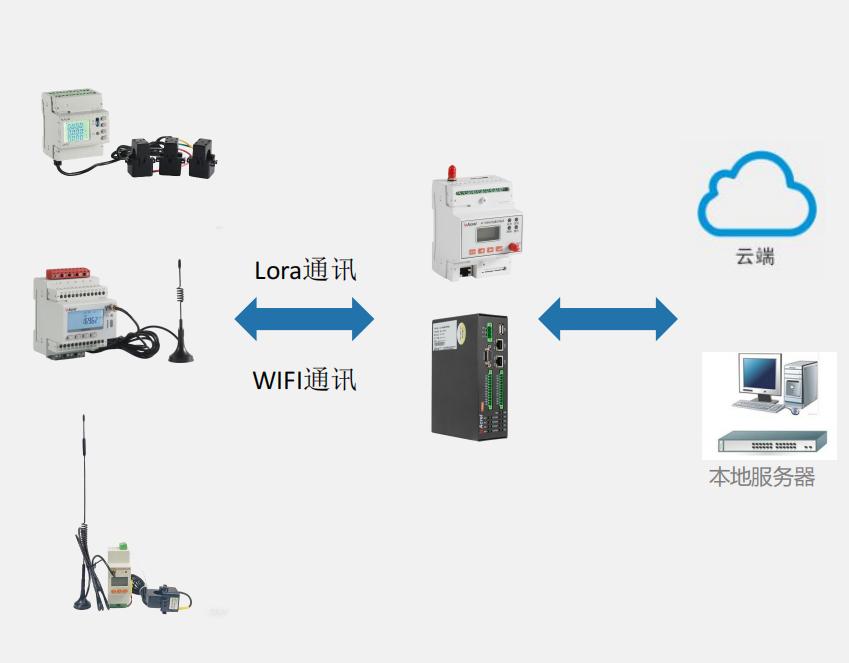

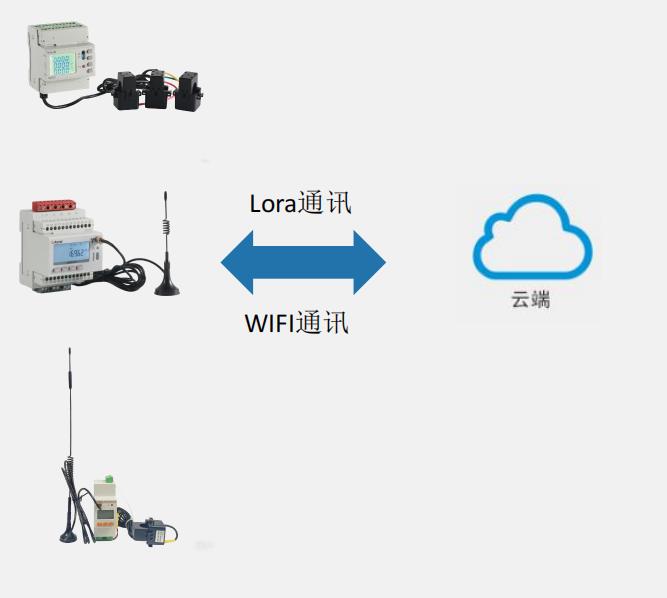

局部無線組網場景，由各類物聯網儀表通過無線通訊將數據傳遞至邊緣計算網關，再由網關集中上傳至云端或本地服務器。適用于工廠、園區、建筑樓宇等，尤其適用于系統需要本地部署的改造項目；建議Lora通訊距離100米左右、WIFI建議20米左右；搭配安科瑞邊緣計算網關可實現儀表參數免配置，若配合安科瑞IOT平臺，可實現免配置數據上云。

4G直傳應用不再受制于網關或路由器距離，但是相應的會產生流量費用；WIFI直傳可以節省流量費用，但是受現場網絡情況限制。適用于監測點位分散的場景；提供標準的TCP透傳協議、MQTT上傳協議，也可支持協議定制上傳；支持遠程配置、OTA；支持4G全網通，支持專網卡、定向流量卡等；配合安科瑞IOT平臺，可實現免配置數據上云。

2.2 典型應用場景及解決方案——充電站、工商業儲能計量監測

2.21 該類場景痛點：儀表安裝簡單，體積小；可能涉及費用結算，需要認證支持；一般需要接入客戶自有平臺。

2.22 針對該類場景，可采用ADW300-4G方案：

儀表體積只有4P，支持標配互感器出貨，安裝簡單；儀表功能強大，支持雙向計量，可輔助進行儲能收益計算；具備C級電能精度的型式批準證書（CPA）；可定制接入第三方運營平臺。

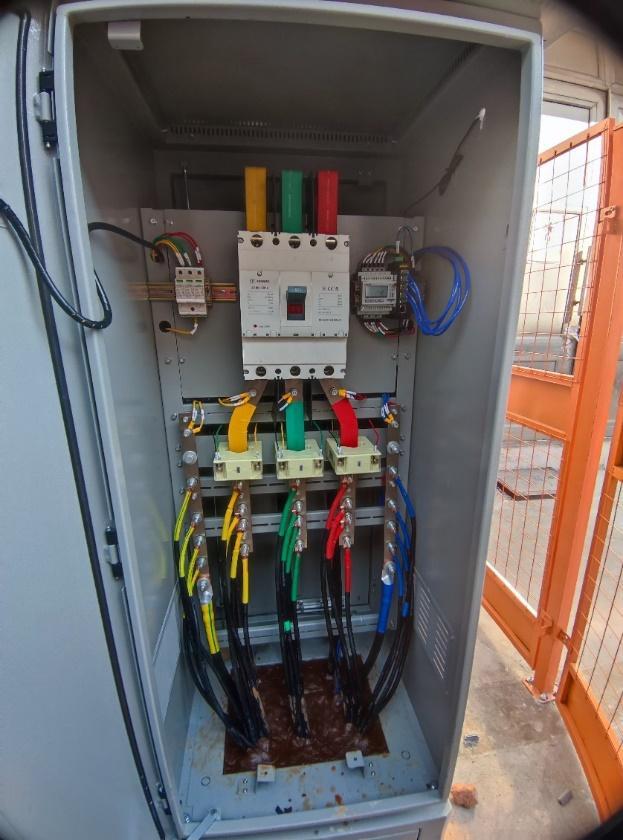

2.3 典型應用場景及解決方案——大電流場景改造

2.31 該類場景痛點：常規電流互感器體積大，施工困難；點位一般比較分散。

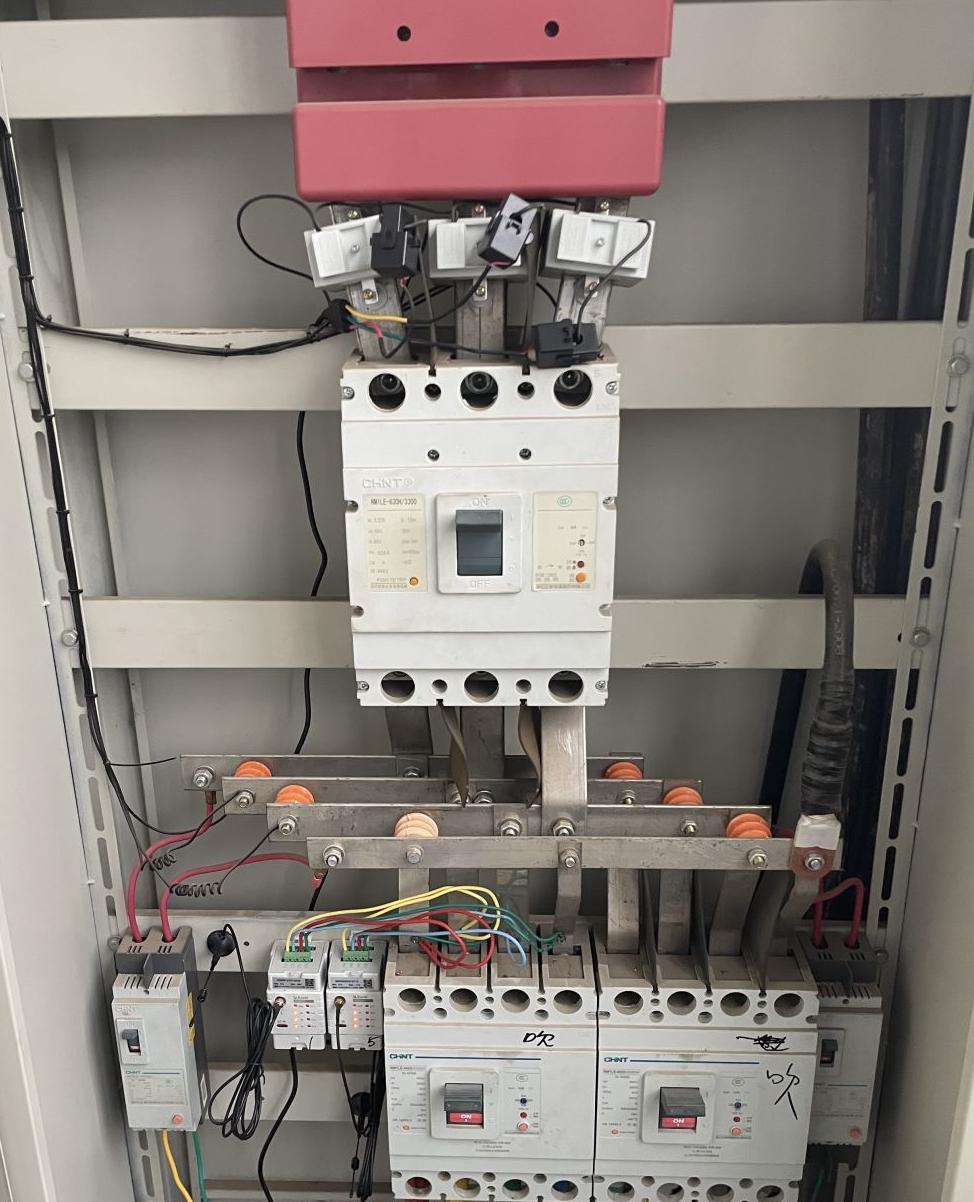

2.32 針對該類場景，有兩種解決方案：大選用mA級互感器規格，監測原有互感器的二次線，即“二次互感”的方案；選用羅氏線圈接入的規格。

三 產品介紹

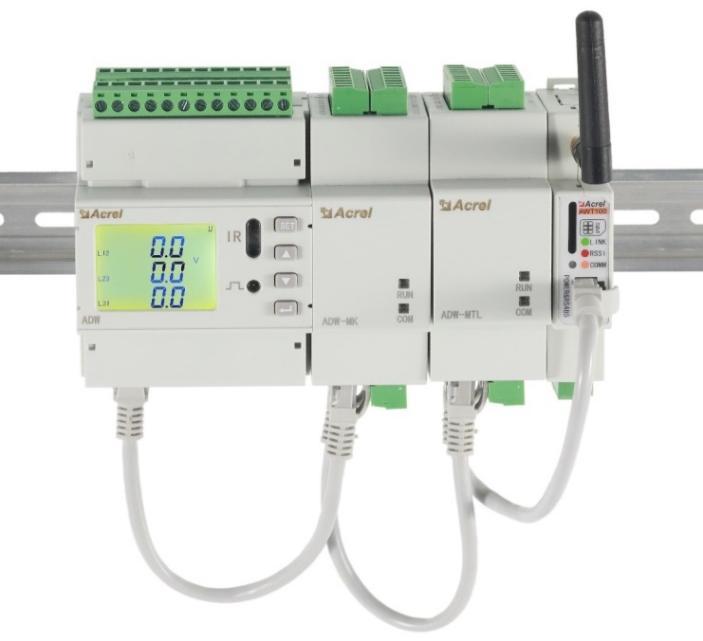

3.1 產品介紹——ADW200多回路計量模塊

3.11 組成：開口式互感器（上限600A），主體模塊、擴展模塊，電能精度：B(1)級

01支持四路三相回路測量，支持穿刺夾與磁鋼線

02可外配多種無線接入方式（AWT系列模塊）

03可選配功能擴展模塊，滿足電力運維的多樣需求

3.12 具體功能如下

01 四路三相全電力參數測量、正反向有功無功電能計量、復費率；

02 2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量；

03 失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等；

04 2DI2DO（主體）、12DI4DO（MK）、12路測溫4路漏電（MTL）

05 擴展無線通訊、RS485、紅外通訊，支持Modbus及DL/T645-07。

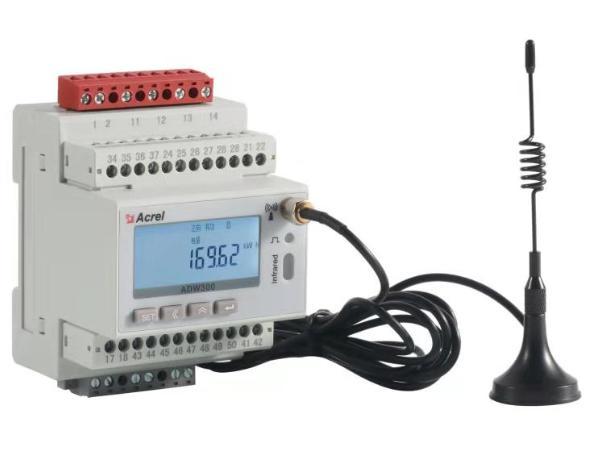

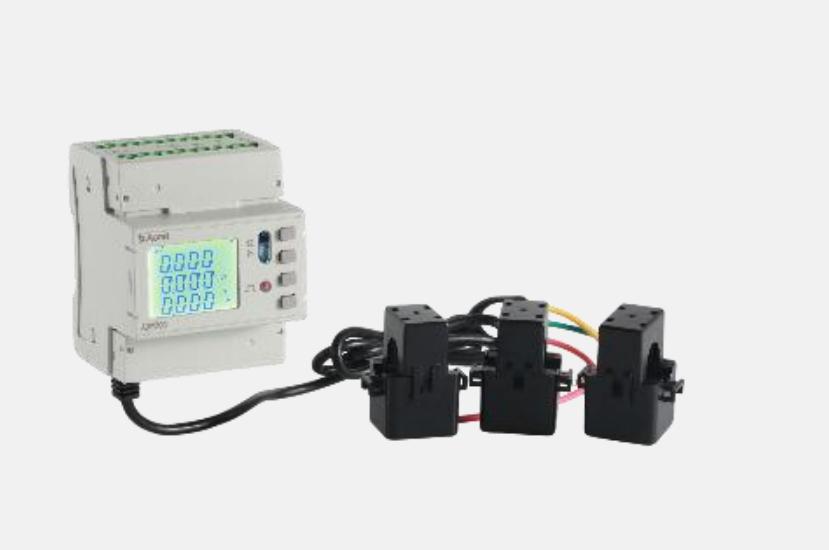

3.2 產品介紹——ADW300三相物聯網儀表

3.21 組成：主體模塊，可選標配開口式互感器（上限600A）電能精度：C(0.5S)級、B(1)級（標配開口式互感器）

01 三相回路測量，支持穿刺夾與磁鋼線，電壓測量支持3×660V

02 支持標配開口式互感器（上限600A）、支持羅氏線圈接入

03 支持多種無線通訊方式（Lora、LoraWAN、4G、WIFI等）

04 可選功能豐富，開關量、測溫、剩余電流測量等，滿足多樣化需求

05 支持相序診斷，支持遠程電流極性調整及相序調節

3.22 具體功能如下：

01 三相全電力參數測量、正反向有功無功電能計量、復費率；

02 2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量；

03 失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等；

04 支持4DI2DO、4路測溫、1路漏電；

四 產品介紹——相關資質證書

系列產品具有各類資質證書，以下列舉部分：

型式批準證書（CPA）；部分第三方委托證書；校準證書（定期更新）；SRRC（無委會型號核準）；

五 電力物聯網儀表核心優勢

01 安裝方式組網方式靈活，支持4G、WIFI、Lora、Lorawan等通訊方式；

02 功能豐富，支持雙向計量、諧波分析、測溫及漏電檢測、報警輸出等功能；

03 安裝簡便，體積小精度高，支持相序檢測及遠程校正；

04 協議對接多樣，提供協議對接及配置教程，并可快速響應定制需求；

05 支持平臺+終端設備一體方案，也可僅供終端設備。

六 項目案例

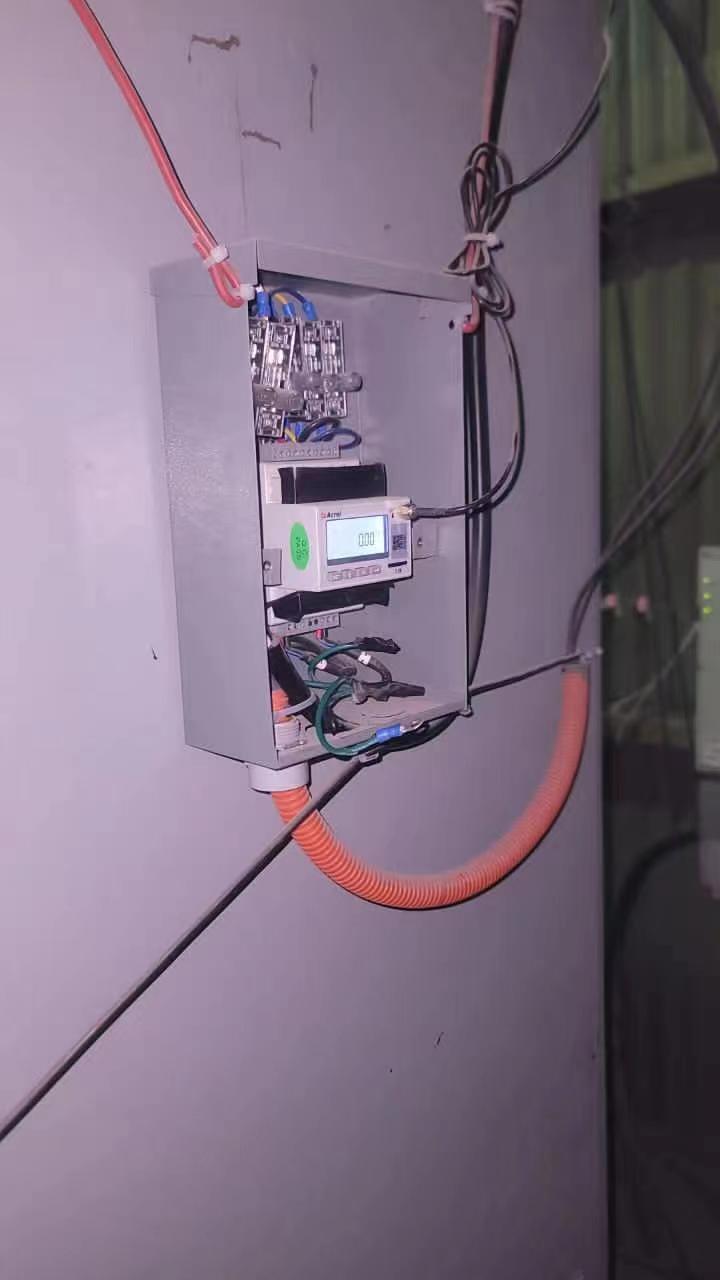

6.1 某充電站運營企業

項目為國內大型充電站運營企業，主要實現充電站點與租賃場站方之間的電費結算，并且輔助監測站點運行狀態，項目涉及全國超3000個站點。

使用ADW300-4G方案，直接定制對接客戶自有運維平臺，儀表支持遠程費率配置、相序校正及電流極性調節，方便客戶遠程運維，保障客戶數據安全、可以快速部署使用。

6.2 某工商業儲能運營企業

項目為國內工商業儲能運營企業，項目需求為監測儲能并網用能數據，監測運行狀態并提供電能充放數據以計算儲能收益明細，涉及全國超500個儲能站點。

使用ADW300-4G方案，直接定制對接客戶自有運營平臺，快速改造部署，支持電能雙向計量實現站點運行狀態監測及儲能收益核算
