在工業自動化領域，工業通信行業占據核心地位，其中協議轉換模塊的應用尤為廣泛。此類模塊在功能上可類比為“語言翻譯器”，負責將一種通信協議轉換為另一種，以滿足特定的通信需求，并確保現有投資的保護。PROFINET轉EtherCAT網關WL-PN-ECATM作為一種高效、便捷且經濟的解決方案，實現了不同網絡間的快速連接。該設備設計精巧，可直接安裝于DIN導軌之上，并支持簡易拆卸。其協議功能已高度集成于緊湊型模塊內，外殼尺寸為40 x 70 x 110mm，展現出其不占空間的優勢。通過35mm導軌及跨接線，即可輕松連接至相應組件。該設計提供了極大的靈活性，允許根據實際需求集成網關，并可隨時進行單獨更換，無需更換整個通信系統，從而有效節約成本。

此外，PROFINET轉EtherCAT網關還內置了用于固件更新的Server服務器功能。本研究將演示如何利用PROFINET主站完成PROFINET轉EtherCAT網關的PROFINET轉EtherCAT協議配置過程。

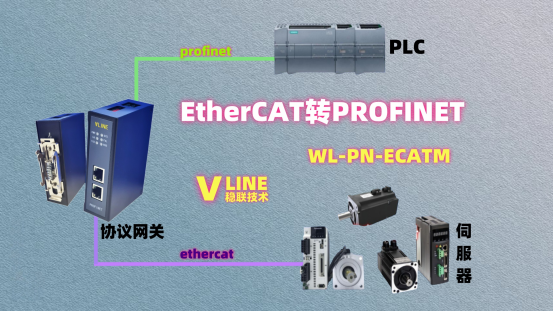

操作指南：網關架構解析：鑒于 WL-PN-ECATM Gateway 采用了模塊化設計，一個功能完備的網關由兩個獨立的網關組件構成。因此，首要步驟是挑選出符合實際需求的通信協議網關組件。本案例中，以 PROFINET 至 EtherCAT 協議轉換網關組件為例進行說明。 模塊部署：利用所提供的插件式跳線接頭，將互連端口與各個網關組件進行連接。若需安裝于控制柜內，可直接將其固定于 DIN 導軌之上。 電源供應：確保電源線的正確連接，為網關模塊提供穩定的 24V 直流電源。網絡布線步驟：需將網絡線纜分別接入PROFINET主站板卡（以WL-PN-ECATM型號為例）以及EtherCAT主站PC（以WL Studio Windows平臺上的主站為例，亦可選用TwinCAT系統），并確保精確區分輸入端口與輸出端口。

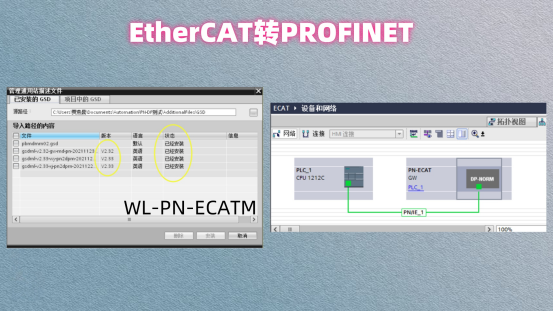

網關配置要求：為確保主站能夠準確識別網關從站設備，無論是PROFINET網絡還是EtherCAT網絡，均需在相應的配置軟件中進行網絡組態。以WL-PN-ECATM配置軟件WL-PN-ECATM Configurator為例，進行PROFINET網絡的組態操作。對于其他主站，例如采用西門子PLC的情況，則可使用博途TIA軟件進行類似操作。在進行PROFINET配置的初始步驟中，首先需將WL-PN-ECATM GW從站的GSD文件導入至WL-PN-ECATM配置器。具體操作為：在配置器的菜單中選擇“工具”選項，隨后執行“安裝新的PROFINET/GSDML XML文件”命令。接下來，定位至GSD文件：GSDML-V2.31-WL-PN-ECATM-GW-20160413-145400，并完成安裝過程。

在PN組態中，可將相應的設備直接拖拽至組態窗口以執行配置。在PN組態的第3步中，通過DCP（Device Configuration Protocol）為從站設備配置靜態IP地址及標識符，此操作主要針對WL-PN-ECATM網關。盡管此步驟并非強制性要求，但在主站已配置網關卻無法識別從站設備時，推薦采用此方法進行深入配置。

針對PN組態的配置，首先需雙擊組態窗口中的各個設備圖標，對主站與網關進行必要的參數配置。關鍵步驟在于IP地址的配置。在本示例中，主站的IP地址配置為192.168.0.1，子網掩碼為255.255.255.0；網關的IP參數應與先前DCP設置保持一致，即IP地址為199.168.1.2，子網掩碼為233.233.233.0。在PN組態過程中，需添加從站輸入輸出變量（對從站輸入輸出進行配置）。在此步驟中，分別配置了16字節的輸入輸出變量，該模塊的最大容量可達512字節。至此，PROFINET組態已基本完成。之后需要保持配置(選 Save 控件)并下載(選 Dowload 控件)給主站控制器。

在進行網關配置時，另一端需對EtherCAT網關組件進行設置，該過程相對簡單。以WL Studio在Windows環境下作為主站為例，僅需將EtherCAT網關從站描述文件Gateway_Component_EtherCAT-W2.xml載入至主站的相應路徑中。具體操作步驟如下：首先，通過WL Studio的Actions菜單選擇Open slaves library folder選項，隨后將xml文件復制至所打開的文件夾路徑內。完成文件復制后，需重新加載xml文件，操作為通過Actions菜單選擇Reload slaves library選項。最后，執行網絡掃描以完成配置過程。通信測試：在成功完成PROFINET與EtherCAT網絡配置后，即可啟用PROFINET至EtherCAT協議轉換網關。以下是相應的測試數據記錄。

綜上所述，已完成PROFINET至EtherCAT(WL-PN-ECATM)模塊化網關的配置與測試工作。.
