開發板簡介

創龍科技 TL3562-EVM-B 是一款基于瑞芯微 RK3562J/RK3562 處理器設計的四核 ARMCortex-A53 +單核 ARM Cortex-M0 國產工業評估板，主頻高達 2.0GHz。評估板由核心板和評估底板組成，核心板 CPU、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率 100%。評估底板大部分元器件亦采用國產工業級方案，國產化率約 99%(按元器件數量占比，數據僅供參考)。核心板經過專業的PCBLayout 和高低溫測試驗證，質量穩定可靠，可滿足各種工業應用環境要求。

評估板硬件資源圖解1

評估板硬件資源圖解2

USB轉串口驅動安裝

本章節內容是為評估板串口安裝USB轉串口驅動程序。驅動適用于CH340、CH341等USB轉串口芯片。

適用安裝環境：Windows 7 64bit、Windows 10 64bit。

請通過Type-C線將評估板的調試串口(USB TO UART0)與PC機USB接口相連，并打開PC設備管理器，找到USB Serial，右鍵選擇“更新驅動程序(P)”，如下圖所示。

圖 1

選擇“瀏覽我的電腦以查找驅動程序(R)”，如下圖所示。

圖 2

選擇產品資料“4-軟件資料ToolsWindowsCH341SER.zip”解壓后的文件夾路徑，點擊“下一頁(N)”，如下圖所示。

圖 3

提示安裝成功后，可在PC設備管理器中查看到USB轉串口驅動，如下圖所示。

圖 4

圖 5

如依然無法正常安裝，可使用驅動精靈、魯大師等第三方軟件聯網安裝USB轉串口驅動。如果驅動正常但連接依然失敗，請檢查USB連接線是否正常。

系統調試工具SecureCRT安裝

本章節內容是為評估板安裝系統調試工具軟件SecureCRT。SecureCRT是一款支持SSH協議的終端仿真軟件，可通過串口或網口對評估板系統信息進行查看、對評估板系統進行調試等。

適用安裝環境：Windows 7 64bit、Windows 10 64bit。

安裝軟件

解壓產品資料的“4-軟件資料ToolsWindowsVanDyke.SecureCRT.zip”壓縮包。

64位計算機請雙擊安裝解壓目錄中的"VanDyke.SecureCRTx64scrt725-x64_tt7z.com.exe"安裝程序。

32位計算機請雙擊安裝解壓目錄中的"VanDyke.SecureCRTx86scrt725-x86_tt7z.com.exe"安裝程序。

彈出如下解壓進度條。

圖 6

解壓完成后，彈出如下安裝界面。

圖 7

點擊Next，彈出如下對話框。

圖 8

點擊第一個"I accept the terms in the license agreement"選項，同意安裝協議，然后點擊Next，彈出如下對話框。

圖 9

點擊第一個"Common profile(affects all users)"選項，然后點擊Next，彈出如下對話框。

圖 10

點擊Custom選項，然后點擊Next，彈出如下安裝路徑。

圖 11

點擊"Change…"選項，選擇SecureCRT的安裝路徑（推薦使用英文安裝路徑），然后點擊Next，彈出如下對話框。

圖 12

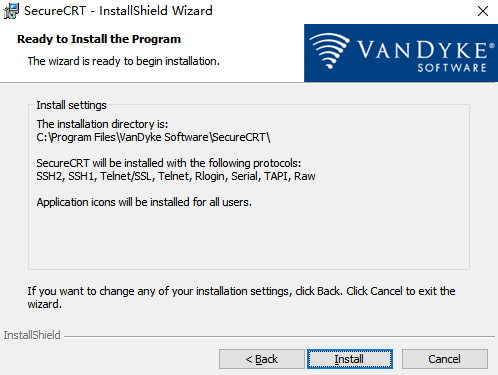

勾選"Create a program group for SecureCRT"、"Add a desktop shortcut for SecureCRT"選項，然后點擊Next，彈出如下界面。

圖 13

點擊Install，彈出如下進度條。

圖 14

安裝過程持續約1min，安裝完成后彈出界面。

圖 15

點擊Finish即可完成安裝。完成后，需輸入License序列號方可正常使用，請自行購買License。

串口連接設置

如下步驟適用于串口調試方式。

打開SecureCRT，點擊"File->Quick Connect…"，進入連接配置界面。或直接點擊"Quick Connect"快捷按鈕，如下圖所示。

圖 16

圖 17

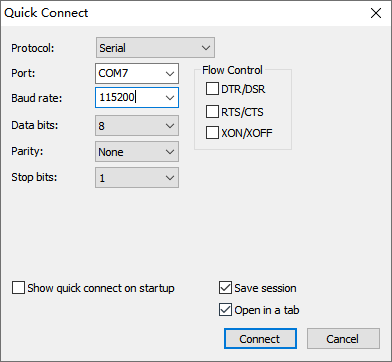

在彈出對話框中，配置串口連接方式。Protocol選擇Serial，Port選擇相應COM口，手動輸入波特率為115200，其他參數默認不變，最后點擊Connect連接，如下圖所示。

備注：COM口編號需要在Windows設備管理器“端口（COM和LPT）”處查看。

圖 18

字符編碼設置

為了保證系統調試工具支持中文顯示，避免出現中文亂碼，請進行如下字符編碼設置。

依次點擊"Options -> Session Options… -> Appearance"，Character encoding選擇UTF-8，點擊OK保存即可。

圖 19

圖 20

系統啟動信息(Log)保存

在調試過程中，經常需對系統啟動信息(Log)進行保存。

系統調試工具連接設置完成后，點擊"File->Log Session"，進入Log保存配置界面，選擇Log保存路徑后點擊“保存”，如下圖所示。

圖 21

圖 22

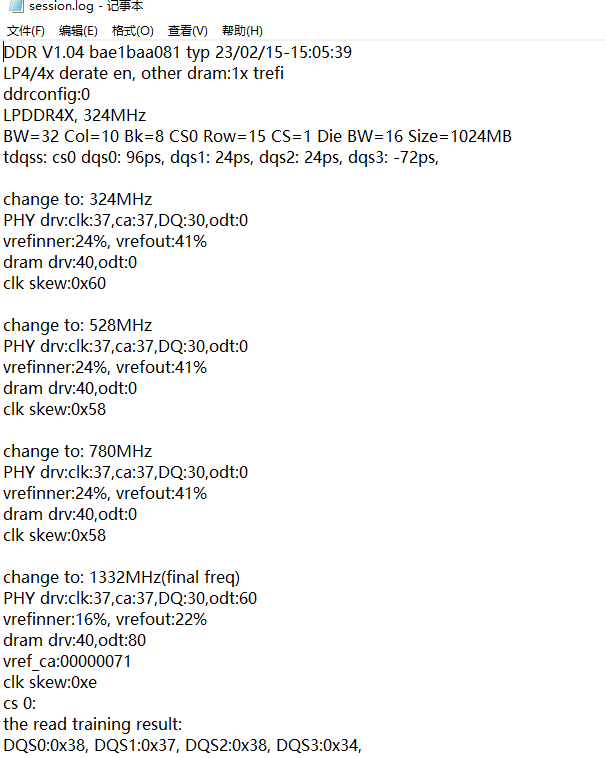

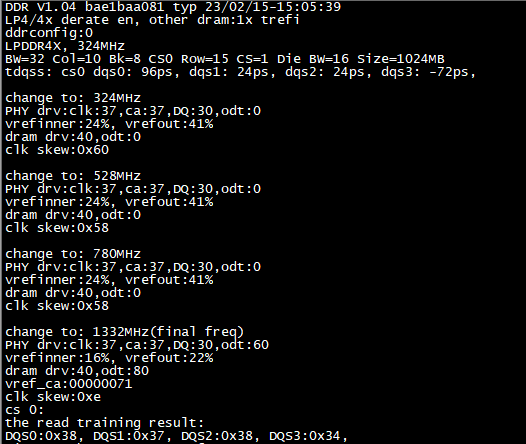

當系統啟動完成后，Log將自動保存在對應的log文件中，內容類似下圖所示。

圖 23

圖 24

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請?jiān)谠u(píng)論區留言，感謝您的支持！
