modbusRTU 轉 profinet 網關如何把SW - LDS100DB 激光位移傳感器接入到profinet系統

在現代工業自動化領域，精確的測量與高效的通訊至關重要。今天，讓我們一同深入了解 SW - LDS100DB 激光位移傳感器以及modbusRTU 轉 profinet網關之間的通訊奧秘。

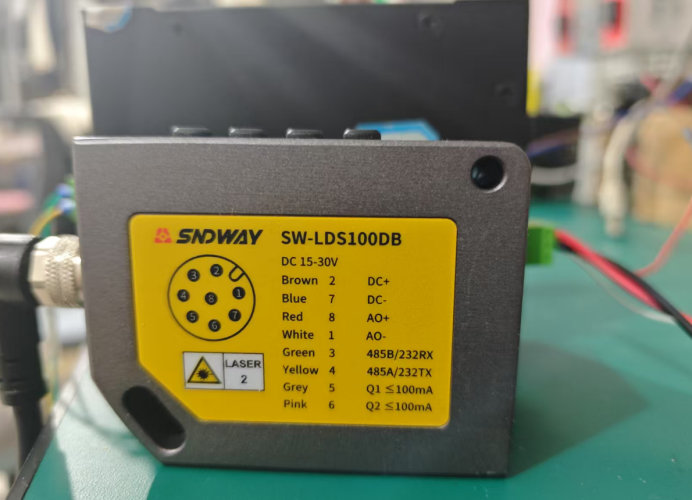

SW - LDS100DB 激光位移傳感器以其高精度、非接觸式的測量特性，在眾多工業場景中大放異彩。它能夠精準地測量物體的位移變化，為生產過程提供關鍵的數據支持。無論是在機械制造中對零部件尺寸的精確把控，還是在自動化流水線上對產品位置的實時監測，這款傳感器都扮演著不可或缺的角色。其工作原理基于激光三角反射法，通過發射激光束至被測物體表面，接收反射光并分析相關數據，從而得出準確的位移數值。這種測量方式不僅精度高，而且響應速度快，能夠適應高速運動的被測物體，為工業生產的高效運行提供了有力保障。

要讓 SW - LDS100DB 激光位移傳感器更好地融入復雜的工業網絡環境，實現與其他設備的無縫對接與數據共享，就需要借助modbusRTU 轉 profinet網關。modbusRTU是一種廣泛應用的通信協議，具有簡單、可靠、高效的特點，在眾多工業設備中得到了廣泛支持。而profinet作為一種先進的工業以太網標準，具備高速、穩定、實時性強等優勢，能夠滿足現代工業自動化對數據通信的嚴格要求。

下面是傳感器與modbusRTU 轉 profinet網關連接具體操作步驟

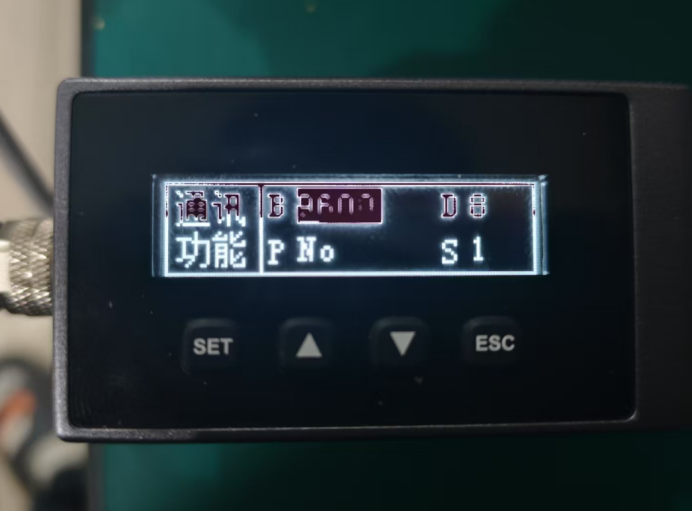

首先需要再位移傳感器上面設置通訊參數，如下圖：

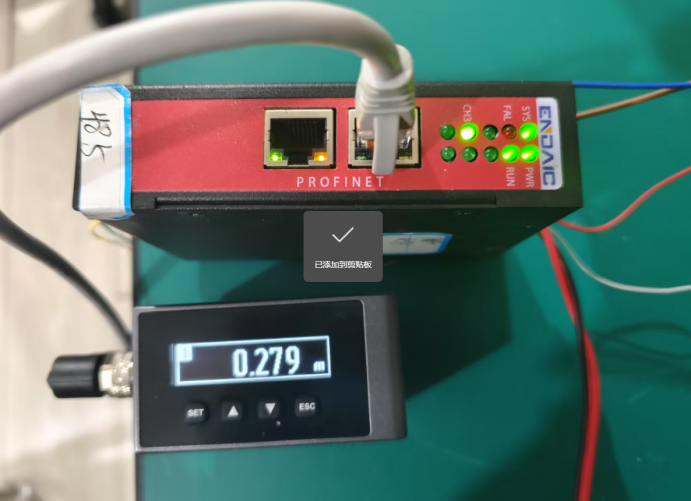

需要把位移傳感器的485雙絞線接入到網關485端口A-B，把modbusRTU 轉 profinet網關的兩個網口分別接本機電腦與S7-1200plc

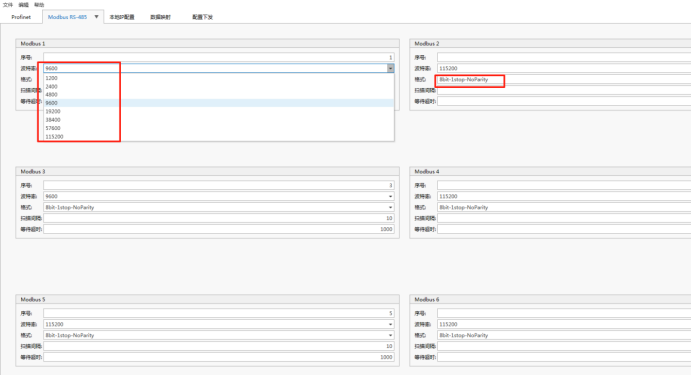

硬件連接完以后需要再配置軟件上面設置modbus波特率 數據位 停止位 波特率等參數

數據映射添加輸入輸出指令包括設置從站地址，寄存器起始地址，字節長度，功能碼等：

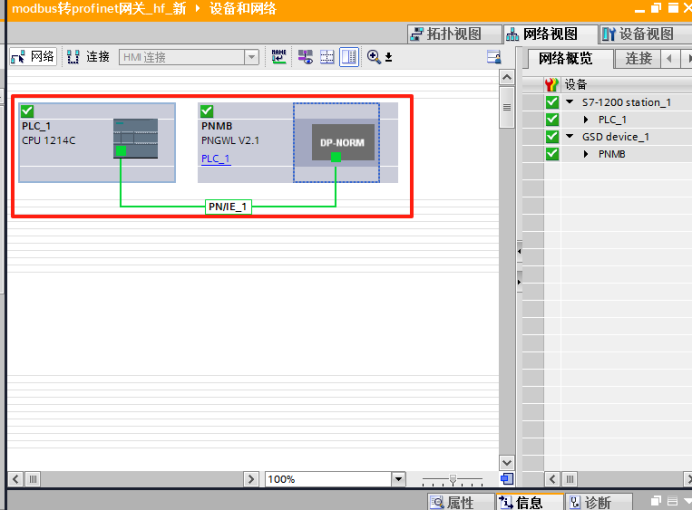

設置完成后需要在博圖把網關與plc進行組態

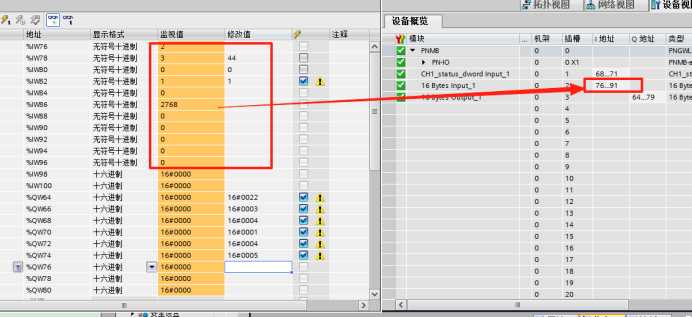

在線監控數據

SW - LDS100DB 激光位移傳感器與modbusRTU 轉 profinet網關的通訊技術，為工業自動化領域帶來了更精準的測量、更高效的數據共享以及更智能的控制手段。隨著工業 4.0 的不斷推進，這種融合了先進技術的通訊方式必將在未來的工業生產中發揮更為重要的作用，助力企業實現智能化、數字化的轉型升級，提升生產效率與產品質量，推動整個工業領域邁向更高的發展階段。
