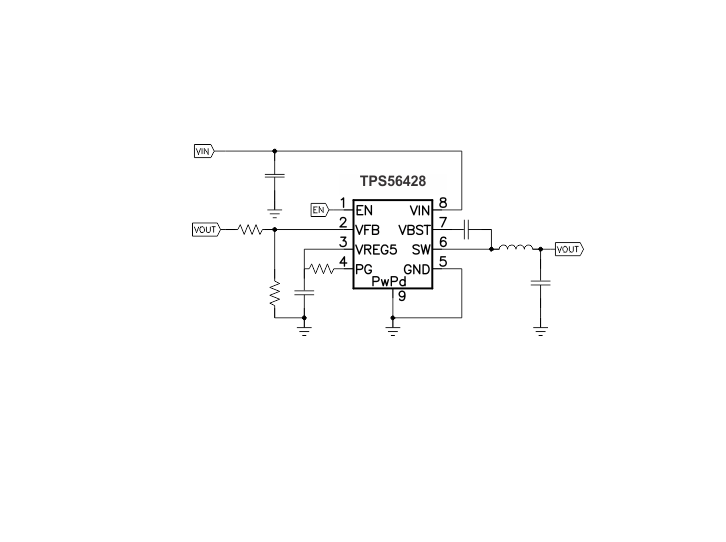

TPS56428 是一款 D-CAP2 模式同步降壓轉換器，針對各種 電源總線調節需要具有成本效益、低元件數量、低待機電流 溶液。

D-CAP2 模式控制提供快速瞬態響應，無需外部補償 組件。這種自適應導通時間控制支持在更高的 PWM 模式之間無縫轉換 負載條件和輕負載時的高級 Eco 模式作。高級省電模式?保持更高的 在較輕的負載條件下比傳統跳躍模式效率高。
*附件：tps56428.pdf

TPS56428 還具有專有電路，可采用低等效串聯 電阻 （ESR） 輸出電容器，如 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。 該器件在 4.5V 至 18V VIN 輸入范圍內工作，其輸出電壓可在 0.6V 和 7.0V。該器件還具有 1ms 固定軟啟動和電源正常輸出。

TPS56428 采用 8 引腳 SOIC-8 和 14 引腳 QFN 封裝，專為工作而設計 在 –40°C 至 85°C 的環境溫度范圍內。

特性

• D-CAP2? 模式在 650kHz 開關頻率下可實現快速
  瞬態響應，支持陶瓷電容器
• V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.6 V 至 7.0 V
• 先進的 Eco 模式可實現高輕負載
  效率
• 集成 FET 針對較低占空比
  進行了優化 – 68 mΩ（高側）和 37 mΩ（低側）
• 關斷電流小于 10 μA
• 1% 初始基準電壓精度
• 支持預偏置輸出的軟啟動
• 逐周期超過電流限制
• 電源良好輸出
• 固定軟啟動 ： 1.0ms

參數

方框圖

1. 概述

TPS56428 是一款由 Texas Instruments 生產的同步降壓（Buck）轉換器，專為各種電源總線調節需求而設計，具有成本效益高、組件數量少、待機電流低的特點。它支持 4.5V 至 18V 的輸入電壓范圍，以及 0.6V 至 7.0V 的輸出電壓范圍，最大輸出電流為 4A。

2. 主要特性

• ?D-CAP2? 模式?：提供快速瞬態響應，支持陶瓷電容器。
• ? 高級 Eco-mode? ?：在輕負載條件下維持高效率，優于傳統跳頻模式。
• ?集成 FET?：高側和低側 FET 分別具有 68mΩ 和 37mΩ 的低導通電阻。
• ?軟啟動?：具有固定 1ms 的軟啟動時間，支持預偏置輸出。
• ?過流保護?：逐周期過流限制。
• ?電源良好輸出?：用于監控輸出電壓狀態。

3. 應用領域

• 數字電視
• 高清視頻設備
• 網絡家庭終端
• 數字機頂盒（STB）
• 網絡控制器

4. 封裝選項

• ? 8-pin SOIC-8（DDA） ?
• ? 14-pin QFN（RHL） ?

5. 關鍵規格

• ?輸入電壓范圍?：4.5V 至 18V
• ?輸出電壓范圍?：0.6V 至 7.0V
• ?最大輸出電流?：4A
• ?開關頻率?：650kHz（偽固定頻率）
• ?關機電流?：小于 10μA
• ?初始參考電壓精度?：1%

6. 功能描述

• ?PWM 操作?：采用自適應導通時間脈沖寬度調制（PWM）控制器，結合 D-CAP2? 模式控制，實現快速瞬態響應和低外部組件計數。
• ?自動跳頻 Eco-mode? 控制?：在輕負載條件下提高效率，通過檢測電感電流并實現無縫模式切換。
• ?軟啟動和預偏置軟啟動?：內部 1ms 軟啟動，防止預偏置輸出在啟動時拉電流。
• ?電源良好功能?：軟啟動完成后激活，用于監控輸出電壓是否達到目標值。
• ?過流保護?：通過逐周期檢測低側 FET 開關電壓實現過流保護。
• ?欠壓鎖定（UVLO）保護?：監測 VREG5 引腳電壓，低于閾值時關閉設備。
• ?熱關斷保護?：監測設備溫度，超過閾值時關閉設備。

7. 布局指南

• ?熱管理?：頂部和底部應盡可能多地使用接地平面以散熱。
• ?電流環路?：保持輸入切換電流環路盡可能小。
• ?SW 節點?：保持物理尺寸和長度盡可能小，以最小化寄生電容和電感。
• ?模擬與數字分離?：將模擬和非切換組件與切換組件分離。

8. 設計支持

• 提供 WEBENCH 軟件輔助電路設計和分析。
• 提供詳細的應用曲線和布局示例。

9. 文檔和支持

• 包括技術手冊、應用簡報和社區資源鏈接。
• 提供 TI E2E? 在線社區支持，便于工程師之間的協作和問題解決。
