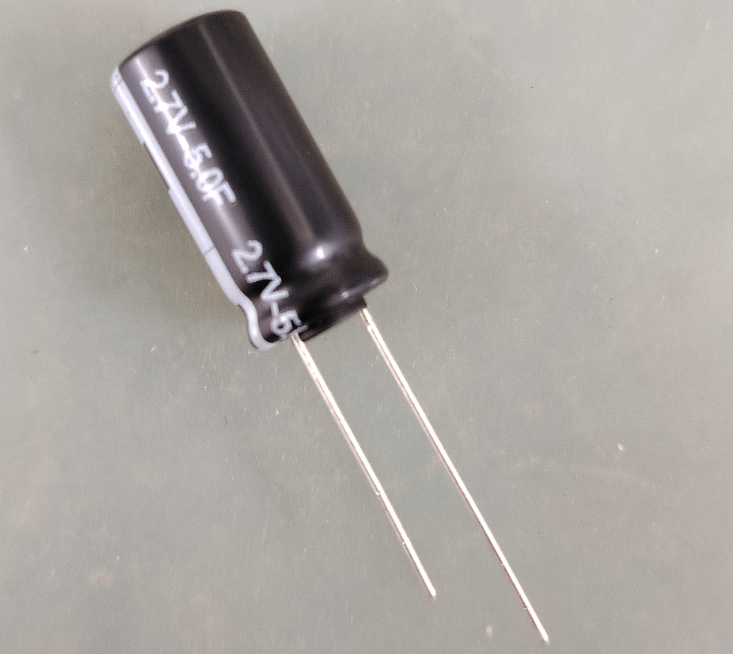

基礎公式與核心原理
法拉電容放電電流的計算基于電容充放電的基本原理。根據基爾霍夫電壓定律和歐姆定律,瞬時放電電流公式為:I(t) = C × (dV/dt)。
C代表電容容量(單位:法拉,F),可理解為電容儲存電荷的“容量池”;
dV/dt是電壓隨時間的變化率(單位:伏特/秒),即電壓下降的速度;
**I(t)**為瞬時電流(單位:安培,A),表示某一時刻的放電強度。
通俗比喻:若將電容視為蓄水池,電壓差如同水位差,放電電流則相當于水流速度。水位差越大、水池容量越大,單位時間的出水越快。
線性放電階段的簡化計算
在實際應用中,法拉電容的放電過程常分為線性階段和非線性階段。
線性階段的特點是電壓隨時間均勻下降,此時可用簡化公式計算平均放電電流:
I = (C × ΔU) / T
ΔU為電壓降(最高工作電壓與最低工作電壓之差,單位:V);
T為放電時間(單位:秒,s)。
場景示例:
假設一個法拉電容容量為1000F(即1F),初始電壓為5.5V,放電至0.8倍電壓(4.4V),若需在10秒內完成放電:
ΔU = 5.5V - 4.4V = 1.1V;
平均電流 I = (1000F × 1.1V) / 10s = 110A。
這意味著電容在10秒內以110安培的電流持續釋放能量,類似水庫以固定流速放水。
非線性放電階段的積分計算
當電壓下降速度不均勻時(如接近放電終點),需采用積分法計算電流。此時電流公式為:
I(t) = C × (dV/dt)
需結合電容電壓隨時間的實際曲線(如指數衰減)進行積分運算。
實際意義:
非線性階段常見于深度放電場景,例如電動車制動回收能量時,初期電流大、后期逐漸減小。此階段需通過實驗或仿真獲取電壓-時間曲線,再計算精確電流。

自放電與外電路放電的區別
法拉電容的放電形式分為自放電和外電路放電兩種:
自放電:直接短接電容正負極,利用內部等效電阻(ESR)釋放電能。此方式簡單但效率低,適合緊急情況下的快速放電。
比喻:如同直接拔掉浴缸塞子排水,速度快但難以控制。
外電路放電:串聯外部負載(如電阻或電器)控制放電。通過調整負載值,可精確調節電流和時間,常用于儲能系統或電源備份。
場景應用:電動汽車剎車時,法拉電容通過外接電阻將動能轉化為熱能,實現能量回收。
關鍵參數對放電電流的影響
電容容量(C):容量越大,相同電壓下降率下電流越大。例如,1000F電容的電流是100F電容的10倍。
電壓變化率(dV/dt):電壓下降越快(如短時間內大電流需求),電流峰值越高。
等效串聯電阻(ESR):實際電路中,ESR會限制電流大小。ESR越小,放電效率越高。
數據對比:
小容量電容(如10F):適合毫秒級脈沖放電,電流可達數百安培;
大容量電容(如1000F):適合分鐘級持續放電,電流穩定在幾十安培。
保護電路與壽命優化
為延長法拉電容壽命,需避免極端充放電條件:
過放保護:當電壓降至額定值的0.8-0.9倍時,自動切斷電路,防止電容損壞;
過充保護:充電電壓不超過額定值的1.1-1.2倍,避免電解液分解。
壽命比喻:法拉電容如同高強度電池,適度充放可循環數十萬次,但過度透支(如完全放空)會顯著縮短壽命。
實際應用中的計算工具
放電曲線圖:通過繪制電壓-時間曲線(如5.5V法拉電容的典型放電曲線),直觀分析電流變化;
仿真軟件:利用LTspice等工具模擬復雜電路的放電過程,優化參數設計;
實測法:使用示波器監測電容放電時的電壓和電流波形,驗證理論計算。
總結
法拉電容放電電流的計算需結合電容容量、電壓變化率及負載特性,在線性階段可通過簡化公式快速估算,非線性階段則需積分或實驗修正。實際應用中,合理設計保護電路并選擇適當的放電形式(如外接負載),可兼顧效率與壽命。對于深入研究,建議參考放電曲線或使用仿真工具進行精準分析。
-
