TPS62730 是一款高頻同步降壓 DC-DC 轉換器，針對 超低功耗無線應用。該器件經過優化，可為 TI 的低功耗無線供電 低于 1GHz 和 2.4GHz 的射頻收發器和片上系統 （SoC） 解決方案。TPS62730 會減少 在 TX 和 RX 模式下，通過高效降壓從電池中汲取的電流消耗 電壓轉換。該器件提供高達 100 mA 的輸出電流，并允許使用 微型和低成本片式電感器和電容器。在 1.9 V 至 3.9 V 的輸入電壓范圍內， 該器件支持 Li-Primary 電池化學成分，如 Li-SOCl2、Li-SO2、Li-MnO2 以及兩節電池 堿性電池。
*附件：tps62733.pdf

TPS62730 具有超低功耗旁路模式，典型電流為 30nA 功耗，以支持 TI 的 CC2540 低功耗藍牙和 CC430 SoC 解決方案的睡眠和低功耗模式。在此旁通模式下， DC-DC 轉換器的輸出電容器通過集成的典型 2.1 Ω旁路連接 切換到電池。

在 DC-DC作模式下，該器件為系統提供固定的輸出電壓。使用 開關頻率高達 3 MHz，TPS62730具有低輸出紋波電壓和低噪聲 帶有一個 2.2μF 的小輸出電容器。在 DC-DC 期間自動過渡到旁路模式 作可防止 DC-DC 轉換器工作時輸出紋波電壓和噪聲增加 接近 100% 的占空比。一旦電池電壓達到 低于轉換閾值 V IT BYP .TPS62730是 提供 1 × 1.5 mm 封裝^2^6 引腳 USON 封裝。

特性

• 輸入電壓范圍 V在從 1.9 V 到 3.9 V
• 典型值為 30nA 超低功耗旁路模式
• 典型值為 25μA DC-DC 靜態電流
• 內部反饋分壓器斷開
• 典型的 2.1-Ω：V 之間的旁路開關在和 V外
• 從 DC-DC 自動轉換到旁路模式
• 高達 3MHz 的開關頻率
• 高達 95% 的 DC-DC 效率
• 漏極開路狀態輸出 STAT
• 輸出峰值電流高達 100 mA
• 固定輸出電壓 1.9 V、2.05 V、2.1 V、2.3 V
• 小型外部輸出濾波器元件 2.2 μH 和 2.2 μF
• 針對低輸出紋波電壓進行了優化
• 小號 1 × 1.5 × 0.6 毫米^3^USON 套餐
• 12 毫米^2^最小解決方案大小

參數

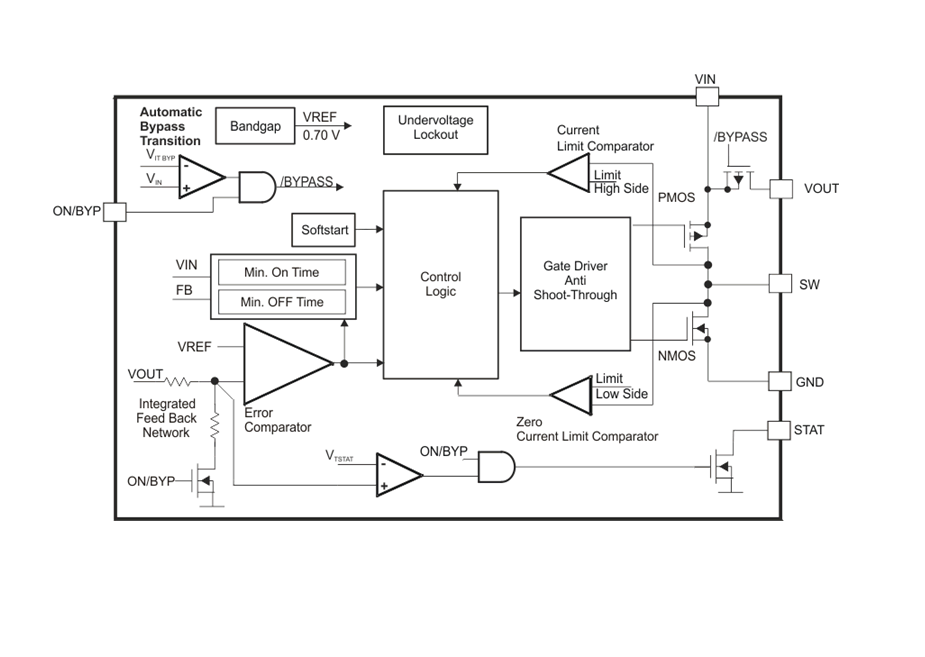

方框圖

1. 產品概述

• ?產品名稱?：TPS62733
• ?類型?：高頻同步降壓轉換器，集成旁路模式
• ?應用場景?：專為超低功耗無線應用設計，支持TI的低功耗無線射頻收發器和系統芯片（SoC）解決方案

2. 主要特性

• ?輸入電壓范圍?：1.9V至3.9V
• ?固定輸出電壓?：多種選項，包括1.9V、2.05V、2.1V、2.3V
• ?輸出電流?：高達100mA
• ?旁路模式?：超低功耗，典型電流消耗為30nA
• ?開關頻率?：高達3MHz
• ?效率?：高達95%的DC-DC效率
• ?封裝?：小型USON封裝

3. 功能特點

• ?自動旁路模式轉換?：當輸入電壓接近輸出電壓時，自動從DC-DC模式轉換為旁路模式，減少輸出紋波電壓。
• ? DCS-Control? ?：結合遲滯和電壓模式控制，提供快速負載瞬態響應和高DC精度。
• ?STAT開漏輸出?：指示DC-DC調節器的輸出電壓狀態。
• ?內部反饋分壓器斷開?：在旁路模式下，內部反饋分壓器斷開，減少電流消耗。

4. 應用領域

• CC2540藍牙低功耗系統芯片解決方案
• 低功耗無線應用
• RF4CE
• 計量

5. 電氣特性

• ?工作靜態電流?：DC-DC模式下典型值為25μA，旁路模式下典型值為30nA。
• ?旁路開關導通電阻?：在VIN=2.1V，IOUT=20mA，TJ max=85°C條件下，典型值為2.9Ω至3.8Ω。
• ?自動旁路模式轉換閾值?：根據型號不同，閾值有所不同，例如TPS62733的閾值為2.41V至2.48V。

6. 熱性能

• ? 結到環境熱阻（θJA） ?：293.8°C/W

7. 保護功能

• ?過流保護?：集成高側和低側MOSFET電流限制，防止重載或短路損壞。
• ?熱關斷?：防止結溫過高導致的損壞。

8. 設計指南

• ?電感選擇?：推薦電感值為1.5μH至3μH，根據應用需求調整。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，容量范圍為1.0μF至10μF。
• ?布局建議?：提供低電感、低阻抗的地路徑，關鍵路徑使用寬而短的走線。

9. 封裝與尺寸

• ?封裝類型?：USON封裝
• ?尺寸?：具體尺寸因封裝選項而異，但總體保持小型化設計。

10. 設計工具與支持

• 提供參考設計、系統示例和典型應用電路，簡化設計流程。
• 提供技術文檔、支持社區、工具和軟件等資源的快速訪問鏈接。

11. 總結

TPS62733是一款功能強大的高頻同步降壓轉換器，專為超低功耗無線應用設計。其集成旁路模式、自動旁路模式轉換功能和高效的DCS-Control?控制技術，使得該轉換器在低功耗無線應用中具有出色的性能和可靠性。文件提供了詳細的設計指南、電氣特性和封裝信息，以支持用戶的設計和開發工作。
