LM22673 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42 V N 溝道 MOSFET 開關，能夠提供高達 3 A 的負載 當前。具有出色的線路和負載調節以及高效率 （> 90%）。 電壓模式控制提供較短的最小導通時間，允許 input 和 輸出電壓。內部環路補償意味著用戶無需承擔 計算環路補償分量。固定 5 V 輸出和可調輸出電壓 選項可用。500 kHz 的開關頻率允許使用小型外部元件和 良好的瞬態響應。通過選擇 單個外部電容器。此外，開關電流限制可通過單個 外部電阻器，允許解決方案優化。LM22673 設備還具有內置散熱功能 shutdown 和電流限制，以防止意外過載。
*附件：lm22673-q1.pdf

LM22673 設備是德州儀器 （TI） 的 SIMPLE SWITCHER 系列。簡單 SWITCHER 概念使用 最少數量的外部元件和 TI WEBENCH 設計工具。TI 的 WEBENCH 工具 包括外部組件計算、電氣仿真、熱等功能 仿真和 Build-It 板，便于設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 120 mΩ N 溝道 MOSFET PFM 封裝
• 100 mΩ N 溝道 MOSFET SO PowerPAD
  封裝
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
  -5.0（輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 開關頻率為 500 kHz
• –40°C 至 125°C 工作結
  溫范圍
• 可調軟啟動
• 可調電流限制
• 集成自套二極管
• 完全啟用 Webench^?^
• LM22673-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至 +125°C
  結溫）
• SO PowerPAD （外露焊盤）
• PFM （裸露焊盤）

參數

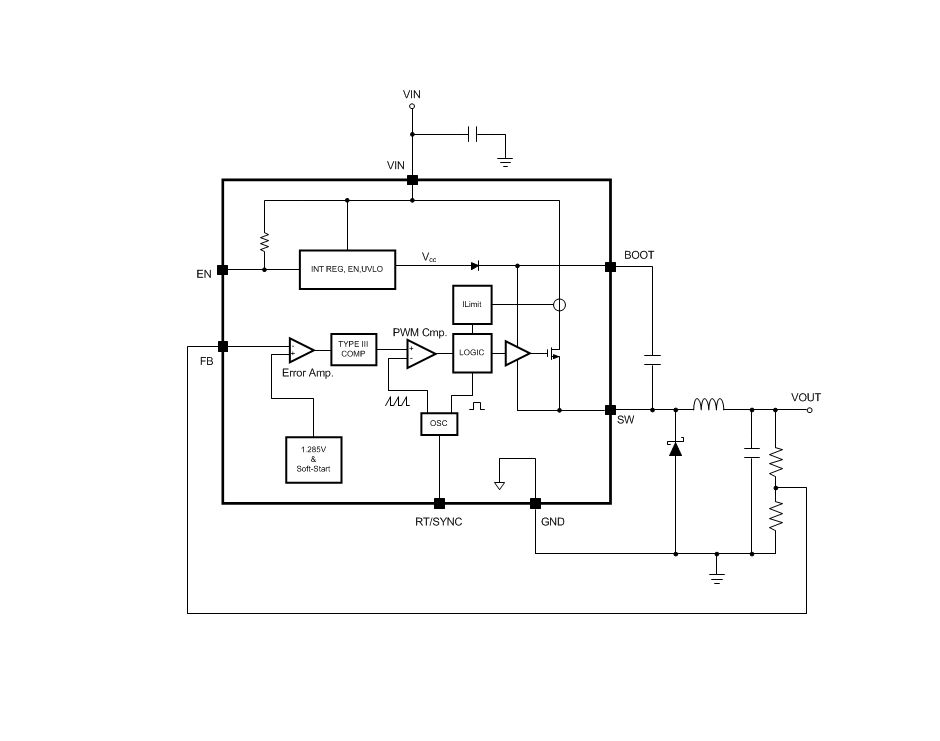

方框圖

1. 產品概述

• ?產品名稱?：LM22673-Q1
• ?類型?：42V，3A簡單開關器?降壓電壓調節器
• ?特點?：寬輸入電壓范圍（4.5V至42V），高效率（>90%），內部補償電壓模式控制，低ESR陶瓷電容穩定

2. 主要特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電流?：3A
• ?輸出電壓選項?：可調（低至1.285V）或固定5V
• ?開關頻率?：500kHz
• ?工作溫度范圍?：-40°C至125°C
• ?封裝?：HSOP（8引腳）和TO-263

3. 功能特點

• ?內部補償?：無需用戶計算環路補償組件
• ?可調軟啟動?：通過選擇外部電容實現
• ?可調電流限制?：通過單個外部電阻編程
• ?集成自舉二極管?：優化解決方案
• ?熱關斷和電流限制?：防止過載
• ?Webench?支持?：提供完整的設計工具支持

4. 電氣特性

• ?反饋參考精度?：±1.5%
• ?靜態電流?：典型值0.8mA
• ?開關導通電阻?：SO PowerPAD封裝為0.10Ω至0.20Ω，PFM封裝為0.12Ω至0.22Ω
• ?電流限制?：PFM封裝為3.35A至5.5A，SO PowerPAD封裝為0.12A至0.16A

5. 熱性能

• ? 結到環境熱阻（θJA） ?：
  • HSOP（8引腳）：60°C/W
  • TO-263：22°C/W

6. 應用領域

• 工業控制
• 電信和數據通信系統
• 嵌入式系統
• 標準24V、12V和5V電源轉換

7. 設計考慮

• ?輸出電壓分壓器?：對于可調版本，需要外部電阻分壓器
• ?功率二極管?：需要肖特基型功率二極管
• ?輸入和輸出電容?：推薦低ESR陶瓷電容
• ?自舉電容?：10nF陶瓷電容，用于高側柵極驅動

8. 布局指南

• ?電流環路?：保持AC電流環路盡可能小
• ?旁路電容?：靠近IC放置輸入旁路電容
• ?反饋電阻?：靠近IC放置反饋電阻
• ?散熱?：使用大面積銅層和多個通孔到地平面以改善散熱

9. 封裝與尺寸

• ? HSOP（8引腳） ?：4.89mm x 3.90mm
• ?TO-263?：10.16mm x 9.85mm

10. 設計工具與支持

• 提供應用報告和參考設計
• 提供WEBENCH?設計軟件支持
• 提供社區資源和技術支持

11. 總結

LM22673-Q1是一款高性能、易于使用的降壓電壓調節器，適用于寬輸入電壓范圍和高效率要求的應用。其內部補償和可調功能簡化了設計過程，同時提供了全面的保護特性以確保可靠運行。文件詳細描述了產品的電氣特性、設計考慮、布局指南以及封裝信息，為用戶提供了全面的設計參考。
