Analog Devices MAXM38643毫微功耗降壓模塊具有超低靜態電源電流，設計用于延長常開器件的電池壽命。該模塊的峰值效率為96%。MAXM38643模塊配有工廠預編程的VOUT (0.5V至5V)、單電阻可調VOUT (0.7V至3.3V)、±1.75%輸出電壓精度以及高達600mA負載電流能力。該Analog Devices模塊通過關斷和有源放電特性中的反向電流阻斷功能在多種用例中保護系統。典型應用包括便攜式空間受限產品、可穿戴設備、可聽設備、單節鋰離子電池和紐扣電池產品以及藍牙?低功耗設備。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAXM38643毫微功耗降壓模塊數據手冊.pdf

特性

• 延長電池壽命：
  • 330nA超低靜態電源電流
  • 1nA關斷電流
  • 96%峰值效率和10μA時超過88%的效率
• 簡單易用，操作普及：
  • 1.8 V 到 5.5 V 的輸入范圍
  • 單電阻可調VOUT ：0.7V至3.3V
  • 工廠預編程VOUT ：0.5V至5V
  • 輸出電壓精度：±1.75%
  • 負載電流能力：可高達600mA
• 在多種用例情況下保護系統
  • 關斷時的反向電流阻斷
  • 有源放電特性
• 減小了尺寸并提高了可靠性：
  • 溫度范圍：-40°C至85°C
  • 2.1mm x 2.6mm、10引腳eMGA封裝

應用

• 空間受限的便攜式產品
• 可穿戴設備
• 耳戴式設備
• 超低功耗IoT和NB IoT
• 藍牙^?低功耗^設備
• 單節鋰離子和紐扣電池產品
• 有線和無線產品

框圖

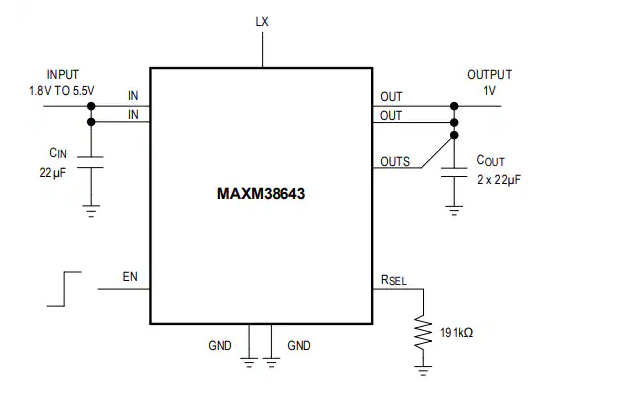

典型應用電路
