在當今電子設備日益復雜和多樣化的背景下，高效、可靠的電源管理解決方案成為關鍵。Silicore芯谷科技推出的D3502C高壓降壓轉換器，憑借其卓越的性能和廣泛的應用適應性，為汽車、工業和照明等領域提供了理想的電源管理方案。
本文將詳細介紹D3502C的主要特性、應用場景及其在市場中的競爭優勢。

一、D3502C芯片簡介
D3502C是一款集成了高壓MOSFET的降壓型開關穩壓器，適用于多種降壓應用場景。其主要特性如下：
1.高輸入電壓范圍：輸入電壓范圍高達100V，適用于多種應用場景，包括汽車、工業和太陽能系統。
2.集成高壓MOSFET：內置100V/135mΩMOSFET，能夠承受高達3A的峰值電流，確保高效能量轉換。
3.快速響應：采用遲滯電壓模式控制，響應速度極快，能夠適應負載的快速變化。
4.低靜態電流：靜態電流低至0.7mA（無負載時），適合電池供電的應用場景。
5.短路保護和熱保護：具備短路保護（SCP）和熱保護功能，確保在故障條件下芯片的安全運行。
6.小尺寸封裝：采用ESOP8封裝，帶有外露散熱片，便于散熱和集成。

二、D3502C的應用場景
（一）汽車電子
D3502C的高輸入電壓范圍和集成高壓MOSFET使其成為汽車電子系統的理想選擇。例如，在汽車啟動時，輸入電壓可能會瞬間下降至較低水平，D3502C能夠在這種極端條件下穩定輸出，確保車載電子設備的正常運行。此外，其短路保護功能能夠有效防止因短路導致的設備損壞。
（二）工業電源
在工業應用中，D3502C可用于為各種設備提供穩定的電源。其高輸入電壓范圍和集成MOSFET能夠適應復雜的工業環境，同時快速響應特性確保在負載變化時輸出電壓的穩定性。此外，其低靜態電流設計使其在待機模式下也能保持高效率。
（三）太陽能系統
D3502C可用于太陽能系統的電源管理，其高輸入電壓范圍能夠適應太陽能電池板的輸出特性。在光照強度變化時，D3502C能夠快速調整輸出電壓，確保太陽能系統的高效運行。
（四）高功率LED驅動
D3502C的高輸出電流和快速響應特性使其能夠?yàn)楦吖β?a target="_blank">LED提供穩定的驅動電流。通過調節反饋電壓，可以實現精確的亮度控制，適用于各種照明應用。
（五）USB快充應用
D3502C的靈活反饋電壓設計使其適用于USB快充應用。通過連接電流檢測電阻，可以實現快速充電功能，滿足現代電子設備對快速充電的需求。

三、D3502C的技術特性
（一）遲滯電壓模式控制
D3502C采用遲滯電壓模式控制，通過反饋引腳（FB）的電壓變化來調節輸出電壓。這種控制方式能夠快速響應負載變化，確保輸出電壓的穩定性。反饋電壓的上下閾值會根據電路延遲自動調整，進一步優化性能。
（二）浮動驅動和自舉充電
D3502C的浮動驅動電路由外部自舉電容供電。自舉電容通過內部自舉調節器充電至約12V，確保高側MOSFET的正常工作。如果內部電路電壓不足，可以通過外部電路確保自舉電壓處于正常工作范圍。
（三）熱保護和短路保護
D3502C配備了熱保護功能，當芯片溫度超過設定閾值時，芯片將自動關閉以防止過熱損壞。此外，D3502C還具備短路保護功能，當輸出短路時，芯片會檢測到反饋電壓的異常變化，并在短時間內關閉MOSFET，保護電路免受損壞。
（四）輸出電壓設置
輸出電壓（VOUT）通過電阻分壓器（R1和R2）設置。為了實現良好的抗噪性和低功耗，建議R2的阻值范圍為1kΩ至50kΩ。通過公式

（1）可以計算出R1的值：R1=VFBVOUT?VFB?×R2。其中VFB為1.3V（典型值）。
（五）電感選擇
電感（L）用于將開關電壓轉換為平滑的負載電流。為了確保每個開關周期內的電感電流連續，建議選擇合適的電感值。電感值可以通過公式（2）計算：L=fSW×IOUT×KVOUT×(VIN?VOUT)?。其中K為系數，范圍約為0.15至0.85。
（六）輸出整流二極管
輸出整流二極管在高側開關關閉時為電感提供電流。為了降低二極管正向電壓和恢復時間帶來的損耗，建議使用肖特基二極管。二極管的平均電流可以通過公式

（3）計算：ID=IOUT×(1?VINVOUT?)
選擇最大反向電壓大于最大輸入電壓、電流等級大于平均二極管電流的二極管。
（七）輸入電容
由于降壓轉換器的輸入電流是不連續的，因此需要輸入電容來為轉換器提供交流電流，同時保持直流輸入電壓穩定。使用低等效串聯電阻（ESR）電容可以獲得最佳性能，尤其是在高開關頻率應用中。輸入電容的均方根（RMS）電流可以通過公式

（4）計算：IIN,AC?=IOUT×(1?VINVOUT?)×VOUTVIN?
輸入電壓紋波可以通過公式

（5）估算：ΔVIN?=CIN?×fSWIOUT×(1?VINVOUT?)?
選擇具有足夠RMS電流等級和足夠電容以實現小輸入電壓紋波的輸入電容。當使用電解電容或鉭電容時，建議在盡可能靠近IC的位置放置一個小的高質量陶瓷電容（例如0.1μF）。

四、D3502C的市場競爭力
（一）高性能與高可靠性
D3502C的高輸入電壓范圍和集成高壓MOSFET確保其能夠在復雜的應用環境中穩定運行。其快速響應特性使其能夠適應負載的快速變化，確保輸出電壓的穩定性。此外，熱保護和短路保護功能進一步提高了芯片的可靠性。
（二）靈活的設計選項
D3502C提供了多種設計選項，包括遲滯電壓模式控制、自舉充電和靈活的反饋電壓設置。這些特性為設計人員提供了更大的靈活性，能夠根據具體應用需求進行優化。
（三）低靜態電流
D3502C的低靜態電流設計使其特別適合電池供電的應用場景。在無負載時，靜態電流僅為0.7mA，能夠有效延長電池壽命。
（四）小尺寸封裝
D3502C采用ESOP8封裝，帶有外露散熱片，便于散熱和集成。這種封裝形式不僅節省空間，還能夠有效降低散熱需求。
五、典型應用電路

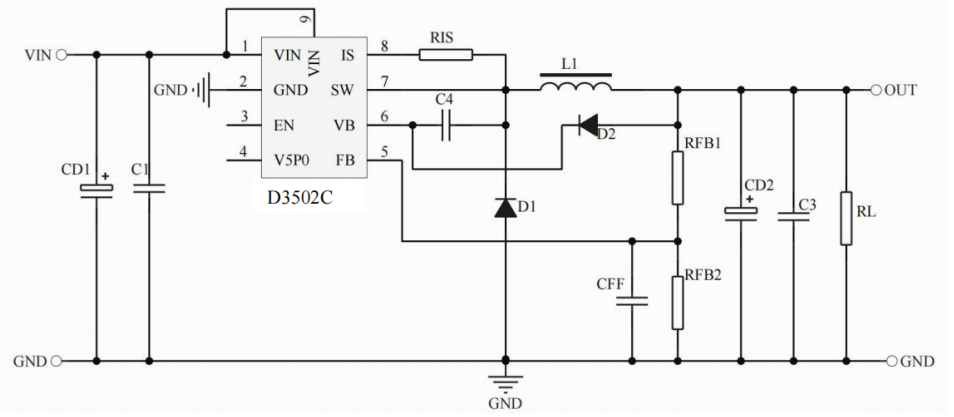

（一）輸出電壓小于10V的應用

圖1：輸出電壓小于?10V?的應用電路

在該電路中，輸出電壓通過電阻分壓器設置，適合為低電壓設備提供穩定的電源。

（二）輸出電壓為10V至15V的應用

圖2：輸出電壓為?10V?至?15V?的應用電路

在該電路中，輸出電壓通過電阻分壓器設置，適合為高電壓設備提供穩定的電源。

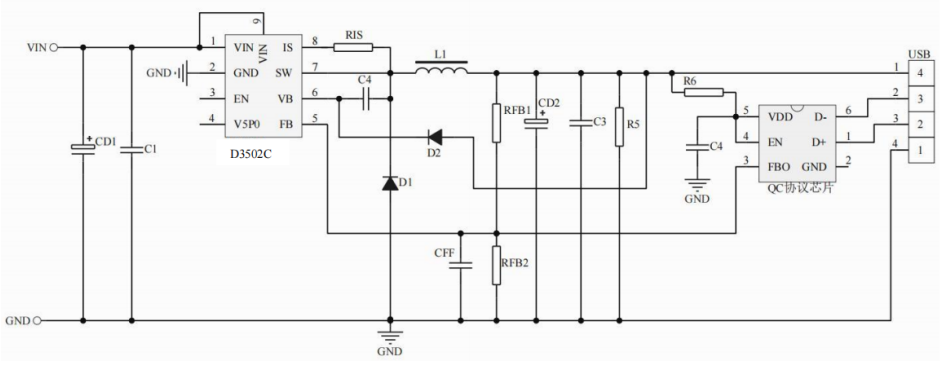

（三）QC2.0/QC3.0快充應用

圖3：QC2.0/QC3.0?快充應用電路

在該電路中，D3502C通過連接電流檢測電阻實現快速充電功能，滿足現代電子設備對快速充電的需求。

六、結語

D3502C作為Silicore芯谷科技推出的一款高性能降壓轉換器，憑借其高輸入電壓范圍、集成高壓MOSFET、快速響應特性以及低靜態電流設計，成為汽車、工業和照明等領域理想的電源管理解決方案。無論是在汽車電子系統、工業電源還是太陽能系統中，D3502C都能夠提供卓越的性能和可靠的運行。隨著電子設備對電源管理要求的不斷提高，D3502C將繼續以其高性能和高可靠性的特點，為電源系統的發展提供有力支持。
