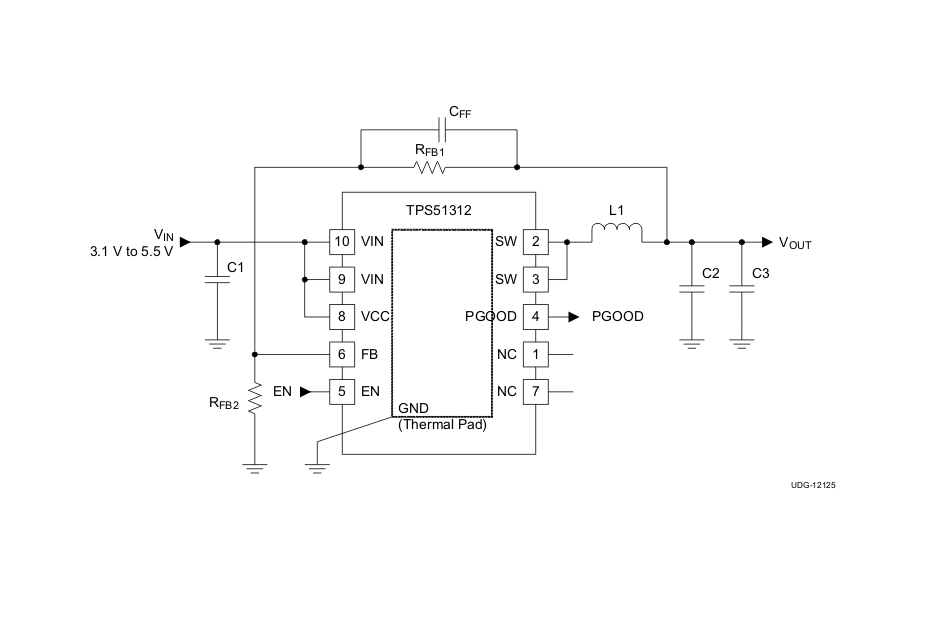

TPS51312 是一款高效、同步、降壓 DC/DC 轉換器。它支持 在 0.6 V 至 3.3 V 的輸出電壓下，直流輸出電流為 3 A（最大值）。D-CAP2 模式自適應 導通時間控制在設計時采用全陶瓷輸出電容器時，占用空間小，并且 提供較少的外部元件數量。該器件還具有輕負載自動跳過功能 條件、預偏置啟動和內部固定軟啟動時間。當設備處于禁用狀態時， 輸出電容器通過內部電阻器放電。

TPS51312 采用 3 mm x 3 mm、10 引腳 DRC 封裝 （符合綠色 RoHS 標準且不含鉛），額定溫度范圍為 –40°C 至 85°C。
*附件：tps51312.pdf

特性

• D-CAP2 模式可實現快速瞬態響應
• 無需外部補償
• 輸入電壓 VIN 范圍：3.1 V 至 5.5 V
• 偏置電壓 VCC 范圍：3.1 V 至 5.5 V
• 輸出電壓范圍：0.6 V 至 3.3 V
• 0.6V、1% 電壓基準精度
• 固定電壓伺服軟啟動功能
• 自動跳過、省電模式可在輕負載下實現高效率
• 開關頻率：900kHz
• UVLO、UVP、OTP 和 OVP 電源良好輸出
• 逐周期電流限制、閉鎖 OCP
• 熱增強型 3 mm x 3 mm、10 引腳 SON （DRC）

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS51312
• ?類型?：3.1V至5.5V輸入，3A輸出，同步降壓DC/DC轉換器
• ?特點?：高效率，集成FET，D-CAP2?模式，無外部補償需求

2. 主要特性

• ?輸入電壓范圍?：3.1V至5.5V
• ?輸出電壓范圍?：0.6V至3.3V（最大）
• ?輸出電流?：3A
• ?開關頻率?：900kHz
• ?封裝?：3mm x 3mm，10引腳DRC（綠色，RoHS合規，無鉛）
• ?工作溫度范圍?：-40°C至85°C

3. 功能特點

• ?D-CAP2?模式?：實現快速瞬態響應，支持全陶瓷輸出電容
• ?無外部補償?：內部補償設計簡化了電路設計
• ?固定電壓伺服軟啟動?：預偏置啟動，具有固定的內部軟啟動時間
• ? Eco-mode? ?：輕載時自動跳脈沖，提高效率
• ? 過壓保護（OVP） ?、欠壓保護（UVP）、過溫保護（OTP）
• ?電源良好（PGOOD）輸出?：通過內部電阻實現
• ? 周期限流，閂鎖過流保護（OCP） ?

4. 電氣特性

• ?電壓參考精度?：0.6V，±1%
• ?軟啟動時間?：約300μs（VFB從0V上升至0.6V）
• ?PGOOD高延遲時間?：1.3ms
• ?過流保護閾值?：4.8A
• ? 輸入電壓欠壓鎖定（UVLO） ?：VIN和VCC的UVLO閾值分別為2.6V至2.8V（關斷）和2.85V至3.05V（喚醒）

5. 熱性能

• ? 結到環境熱阻（θJA） ?：42.4°C/W

6. 應用領域

• 電池供電設備
• 筆記本電腦
• 需要高效率、小體積設計的便攜式電子設備

7. 設計考慮

• ?輸出電壓設置?：通過外部電阻分壓器設置
• ?電感選擇?：根據輸出電流、紋波電流和輸入輸出電壓選擇
• ?輸出電容?：根據瞬態響應和穩定性要求選擇
• ?布局?：良好的布局對穩定電源操作至關重要，需遵循特定的布局指南

8. 封裝與尺寸

• ?DRC封裝?：3mm x 3mm，10引腳

9. 設計工具與支持

• 提供參考設計示例和詳細的設計步驟
• 提供WEBENCH?設計軟件支持
• 提供社區資源和技術支持

10. 總結

TPS51312是一款高性能、高效率的同步降壓DC/DC轉換器，適用于寬輸入電壓范圍的應用。其D-CAP2?模式、無外部補償設計、Eco-mode?以及全面的保護功能使得該轉換器在便攜式電子設備中具有廣泛的應用前景。文件詳細描述了產品的電氣特性、設計考慮、布局指南以及封裝信息，并提供了參考設計示例和設計工具支持。
