Analog Devices Inc. AD9207 12位模數轉換器 (ADC) 設計用于支持能夠直接采樣高達7.5GHz寬帶信號的通信應用。該12位ADC是一個6 GSPS ADC輸入，具有內置過載保護的片上寬帶緩沖器。AD9207 ADC包含一個可選的低相位噪聲鎖相環 (PLL) 時鐘合成器，可生成ADC采樣時鐘。該款12位ADC的工作功耗約為4W至5.5W。應用包括分集多頻段和多模數字接收器、相控陣?yán)走_(dá)和電子對抗、電子測試和測量系統以及寬帶通信系統。

數據手冊：*附件：Analog Devices Inc. AD9207 12位模數轉換器數據手冊.pdf

特性

• 緩沖輸入，-3dB帶寬≥7.5GHz
  • 滿量程：1.4V p-p ，RIN = 100Ω
  • 過載保護鉗位
  • 支持直流耦合，帶共模反饋
• 交流性能（fIN < 2.6GHz時）
  • HD2<-63dBc和HD3<-67dBc
  • 小信號 (-12dbfs) 噪聲頻譜密度 (NSD) = -153 dBFS/Hz
• 低代碼誤差率 (CER)：< 2 x -10^-15^
• 靈活的ADC時鐘選項
  • 片上PLL或外部射頻時鐘
• 多種數字特性
• 可配置數字降頻轉換 (DDC)
  • 每個ADC有2個粗復雜DDC
  • 每個ADC4個細復雜DDC
• 可編程192抽頭FIR濾波器
• 整數/小數采樣延遲，用于數字預失真 (DPD) 或IQ失配
• 通過專用AGC支持引腳支持自動增益控制 (AGC)
  • 具有低延遲的快速檢測，可實現快速AGC控制
  • 信號監視器，用于慢速AGC控制
• 負載特性：
  • 快速跳頻
  • 具有可選分頻比的ADC時鐘驅動器
  • 片上溫度傳感器
  • 可編程GPIO引腳
• JESD204B/C（子類1）接口，8通道：
  • JESD204B兼容最大15.5Gbps通道速率
  • JESD204C兼容最大24.75 Gbps通道速率
  • 采樣/位重復模式，用于接收通道速率匹配
  • 支持真實或復雜的數字?jǐn)?shù)據（12位、16位或24位）
  • 多芯片同步
• 功耗：~ 4W至5.5W

應用

• 分集多頻段和多模數字接收器
• 微波點對點、E頻段和5Gmm波
• 寬帶通信系統
• 相控陣?yán)走_(dá)和電子對抗
• 電子測試與測量系統

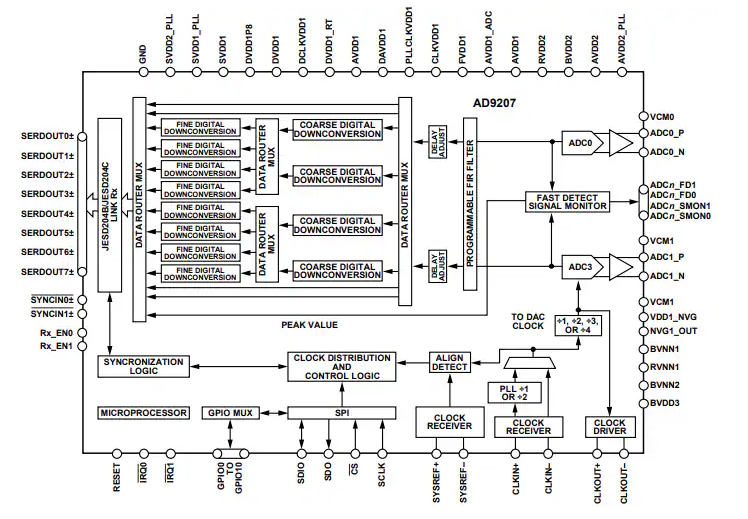

功能框圖
