芯片燒錄領導者昂科技術在發布新版本燒錄軟件的同時，同步宣布新增了多款兼容的芯片型號，包括華邦電子的閃存芯片W25X05CLSN。目前，此芯片已實現與昂科AP8000通用編程器的全面適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
W25X05CLSN(512K位)串行閃存存儲器為空間、引腳和電源受限的系統提供了存儲解決方案。W25X05CLSN所具備的靈活性和性能，遠遠超越了普通的串行閃存設備。它們非常適合代碼下載應用，也可用于存儲語音、文本和數據。這些器件采用單一的2.3V至3.6V電源供電，工作電流低至1mA，掉電時電流僅1μA。所有器件均采用節省空間的封裝。
W25X05CLSN陣列被組織為256個可編程頁，每個頁有256字節。一次最多可編程256字節。W25X05CLSN分別擁有16個可擦除扇區、2個可擦除的32KB塊以及1個可擦除的64KB塊。較小的4KB扇區為需要數據和參數存儲的應用提供了更高的靈活性。
W25X05CLSN支持標準串行外設接口(SPI)，以及高性能的雙輸出和雙I/O SPI，其接口包括：串行時鐘、片選、串行數據DI(I/O0)、DO(I/O1)。該器件支持高達104MHz的SPI時鐘頻率，當使用快速讀取雙輸出指令時，等效時鐘速率可達208MHz。這些傳輸速率可與8位和16位并行閃存的傳輸速率相媲美。連續讀取模式可實現高效的存儲器訪問，讀取24位地址僅需16個時鐘的指令開銷，從而支持真正的XIP(就地執行)操作。
此外，W25X05CLSN配備保持引腳、寫保護引腳和可編程寫保護功能，并具備頂部或底部陣列控制特性，進一步提供了控制靈活性。同時，該器件支持JEDEC標準的制造商和器件標識，還具有64位唯一序列號。

W25X05CLSN

特點
? 串行閃存存儲器系列
– 512K位/64K字節(65,536字節)
– 每個可編程頁256字節
– 統一的可擦除區域：4KB、32KB和64KB
? 支持單/雙輸出/輸入輸出SPI接口
– 標準SPI：時鐘(CLK)、片選(/CS)、數據輸入(DI)、數據輸出(DO)、寫保護(/WP)、保持(/Hold)
– 雙SPI：時鐘(CLK)、片選(/CS)、輸入輸出0(IO0)、輸入輸出1(IO1)、寫保護(/WP)、保持(/Hold)
? 數據傳輸速率高達208M位/秒
– 時鐘工作頻率達104MHz
– 雙I/O SPI等效頻率208MHz
– 自動遞增讀取功能
? 高效 “連續讀取模式”
– 指令開銷低
– 支持連續讀取
– 僅需16個時鐘即可尋址存儲器
– 支持真正的XIP(就地執行)操作
? 軟件和硬件寫保護
– 可對全部或部分存儲器進行寫保護
– 通過/WP引腳啟用/禁用保護
– 支持頂部或底部陣列保護
? 靈活的4KB扇區架構
– 統一的扇區/塊擦除(4/32/64KB)
– 頁編程最大256字節，耗時<1ms
– 擦除/寫入周期超過100,000次
– 數據保留時間超過20年
– 低功耗、寬溫度范圍
– 單一2.3V至3.6V電源
– 工作電流1mA，掉電電流<1μA(典型值)
– 工作溫度范圍 - 40°C至+85°C
? 節省空間的封裝
– 8引腳SOIC/VSOP(150密耳)
– 8引腳TSSOP(173密耳)
– 8焊盤USON(2x3毫米)

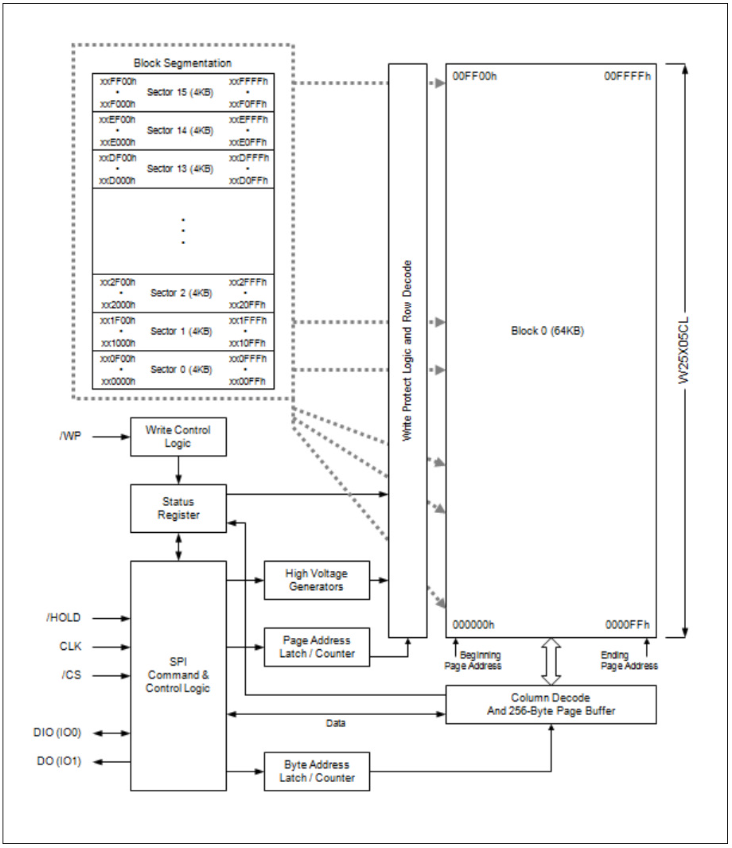

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋華邦電子全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋長江存儲, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
