Analog Devices Inc. LTM4656/LTM4656-1同步升壓μModule?穩壓器具有開關控制器、功率FET、電感器和所有支持組件（需要輸入和輸出電容器）。LTM4656/LTM4656-1穩壓器的工作輸入電壓范圍為4.5V至28V，輸出電壓范圍為6V至36V，由單個外部電阻器設置。

數據手冊：*附件：Analog Devices Inc. LTM4656，LTM4656-1同步升壓μModule?穩壓器數據手冊.pdf

ADI LTM4656/LTM4656-1同步升壓μModule穩壓器采用高效設計，可實現高達5A連續輸出電流。該器件的直插式保護電路可設置最大輸入電流，如果超出則跳脫輸入電源并重試。高密度升壓設計可轉換高達180W的輸出功率。

此外，故障保護特性包括超溫保護和過流保護輸入?yún)⒖甲詣?dòng)重試。該μmodule采用節省空間的散熱增強型16mm×16mm×7.07mm BGA封裝，無鉛，符合RoHS指令。

特性

• 完整的升壓開關模式電源
• 寬輸入電壓范圍：4.5V至28V
• 輸出電壓范圍：6V至36V
• 4A連續輸出電流 (12VIN，24VOUT)
• 在整個負載、線路和溫度范圍內具有±2%的最大總輸出電壓調節
• 在關斷狀態下輸入斷開
• 浪涌電流限制
• 外部頻率同步
• 可編程頻率（350kHz至780kHz）
• 并聯均流
• 效率高達98%
• 可選Burst Mode ^?^ 工作
• 直插式過流保護
• 過熱保護
• LTM4656-1可調補償版
• 16mm×16mm×7.07mm BGA封裝

應用

• 電信和網絡設備
• 電子測試設備

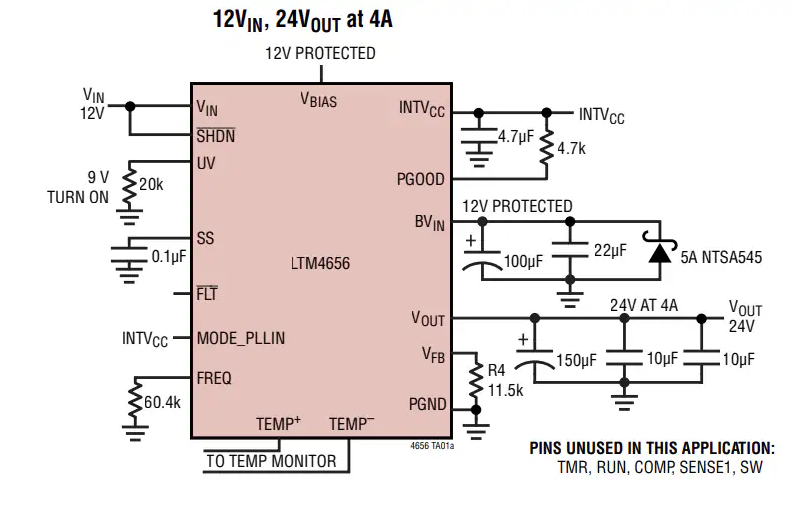

典型應用
