LM3262 是一款直流/直流轉換器，經過優化，可由單節鋰離子電池為射頻功率放大器 （PA） 供電;但是，它可能用于許多其他應用，例如 USB 供電的便攜式應用。該器件的 2.5V 至 5.5V 輸入電壓可降壓至 0.4V 至 3.6V 的可調輸出電壓范圍。輸出電壓使用 VCON 模擬輸入進行設置，從而提高射頻級 PA 的效率。
*附件：lm3262.pdf

LM3262 提供五種工作模式。在脈寬調制 （PWM） 模式下，該器件以 6 MHz（典型值）的固定頻率運行，從而最大限度地減少了中低負載下的 RF 干擾。在輕負載時，該器件會自動進入 ECO 模式，并以較低的開關頻率運行。在 ECO 模式下，靜態電流降低并延長電池壽命。關斷模式會關閉器件，并將電池消耗降低至 0.1 μA（典型值）。在電池電量不足的情況下，旁路模式可將壓降降至 50 mV 以下（典型值）。該設備還具有睡眠模式。

LM3262 采用 9 引腳無鉛 DSBGA 封裝。高開關頻率 （6 MHz） 允許僅使用三個微型表面貼裝元件：一個電感器和兩個陶瓷電容器。

特性

• 由單節鋰離子電池（2.5 V 至 5.5 V）供電
• 6MHz（典型值）PWM 開關頻率
• 可調輸出電壓（0.4 V 至 3.6 V）
• 800mA 最大負載能力（旁路模式下高達 1A）
• 高效率（3.8 V 時為 93%（典型值） 在 、3.4 伏外在 500 mA 時）
• 自動 ECO/PWM/BP 模式更改
• 電流和熱過載保護
• 多功能 VCON 引腳
  （無需單獨的 BPEN 控制）
• 軟啟動功能
• 采用 0805 （2012） 外殼尺寸的小型片式電感器
• 25μA（典型值）IQ處于睡眠模式
• 2V 階躍的
  上升時間和下降時間為 5μs（典型值）
• 9 引腳 DSBGA 封裝

參數

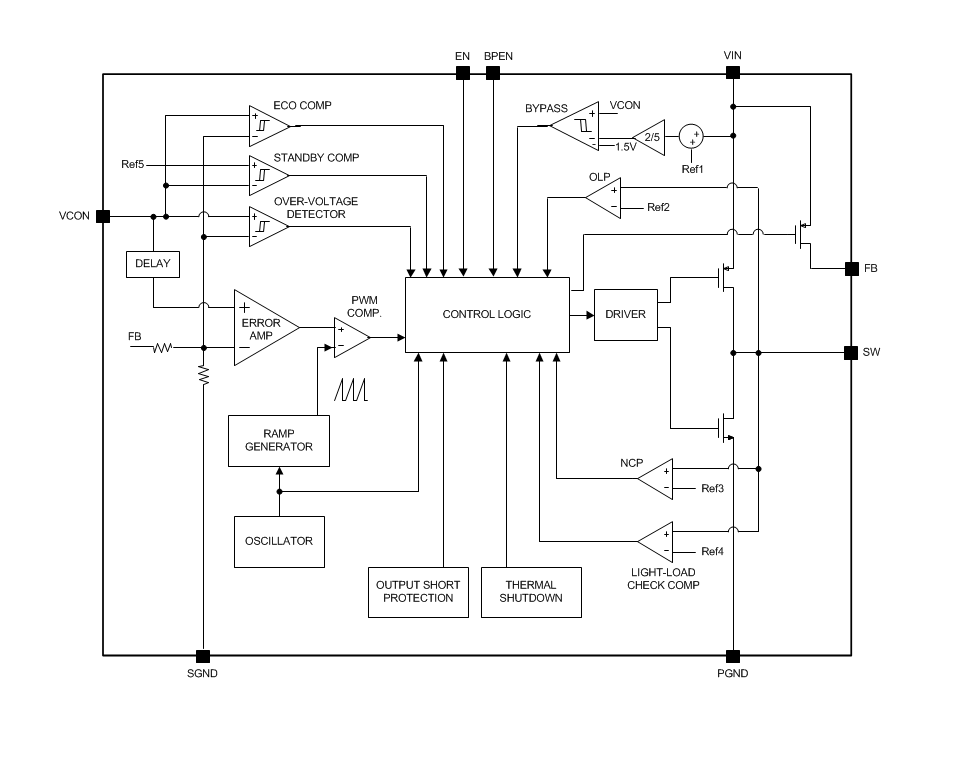

方框圖

1. 產品概述

LM3262 是一款由德州儀器（Texas Instruments）生產的6-MHz、800-mA 微型可調降壓（Buck）直流/直流轉換器，專為射頻（RF）功率放大器（PA）供電而優化。它能夠從單個鋰離子電池（2.5V 至 5.5V）提供高達3.6V的可調輸出電壓，適用于HSUPA、LTE、TD-SCDMA、TD-LTE等蜂窩電話以及手持無線電和RF PC卡等設備。

2. 主要特性

• ?高效率?：典型效率高達93%（在3.8V輸入、3.4V輸出、500mA負載條件下）。
• ?自動旁路模式?：在低電池電壓條件下，旁路模式可將電壓降減少到小于50mV，以延長電池壽命。
• ?多模式操作?：包括PWM（脈沖寬度調制）、ECO（經濟模式）、旁路、休眠和關機模式，以適應不同負載條件。
• ?快速響應?：具有5μs的典型上升時間和下降時間。
• ?小尺寸封裝?：采用9引腳DSBGA封裝，尺寸僅為1.51mm × 1.385mm。

3. 功能描述

• ?動態可調輸出電壓?：通過VCON引腳控制輸出電壓，無需外部反饋電阻。
• ?內部同步整流?：在PWM模式下，使用內部NFET作為同步整流器，提高效率。
• ?電流和熱過載保護?：防止設備在過載條件下損壞。
• ?軟啟動?：限制啟動時的浪涌電流。

4. 電氣特性

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?輸出電壓范圍?：0.4V 至 3.6V（通過VCON引腳設置）
• ?最大負載能力?：800mA（PWM模式），可達1A（旁路模式）
• ?工作溫度范圍?：-30°C 至 125°C

5. 應用信息

• ?典型應用電路?：提供了LM3262的典型應用電路圖，包括電感、輸入和輸出電容器的選擇指南。
• ?PCB布局建議?：強調了最小化噪聲和干擾的重要性，提供了布局和接地平面的建議。
• ?組件選擇?：詳細介紹了電感器和電容器的選擇方法，包括電感值、電流額定值和電容值的計算。

6. 熱特性

• ?熱阻?：θJA為85°C/W
• ?結溫范圍?：-30°C 至 125°C

7. 封裝與材料信息

• ?封裝類型?：9引腳DSBGA封裝
• ?材料信息?：提供了封裝尺寸、引腳布局和熱墊的詳細信息。

8. 可靠性

• ?ESD保護?：符合JEP157標準的250V CDM ESD保護。
• ?熱關斷保護?：內置熱關斷電路，防止設備在過熱條件下損壞。

LM3262是一款專為射頻功率放大器供電而設計的微型、高效、可調降壓直流/直流轉換器，具有多模式操作、快速響應和小尺寸封裝等特點，適用于各種便攜式無線通信設備。
