LMR120xx 穩壓器是一款采用 10 引腳 WSON 封裝的單片高頻 PWM 降壓 DC/DC 轉換器。它包含所有有源功能，可在盡可能小的 PCB 面積內提供具有快速瞬態響應和精確調節的本地 DC/DC 轉換。

LMR12015/20 的外部組件最少，易于使用。通過內部 150mΩ NMOS 開關驅動 1.5A 或 2A 負載的能力可實現最佳功率密度。控制電路允許導通時間低至 65 ns，從而支持極高的頻率轉換。開關頻率在內部設置為 2 MHz，可在 1 至 2.35 MHz 范圍內同步，這允許使用極小的表面貼裝電感器和片式電容器。盡管工作頻率非常高，但很容易實現高達 90% 的效率。包括外部關斷功能，具有 70 nA 的超低關斷電流。LMR12015/20 利用峰值電流模式控制和內部補償，在廣泛的工作條件下提供高性能調節。其他功能包括用于減少浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。
*附件：lmr12020.pdf

特性

• 輸入電壓范圍為 3 V 至 20 V
• 輸出電壓范圍為 1 V 至 18 V
• LMR12015 和 LMR12020 分別提供 1.5A 和 2A 的最大輸出電流
• 2MHz 開關頻率
• 頻率同步范圍為 1 MHz 至 2.35 MHz
• 70nA 關斷電流
• 1% 電壓基準精度
• 峰值電流模式 PWM作
• 熱關斷
• 內部補償
• 內部軟啟動
• 為數字 IC 供電的嚴格精度
• 極其易于使用
• 微型整體解決方案可降低系統成本
• 節省空間的 WSON （3 × 3 × 0.8 mm） 封裝

參數

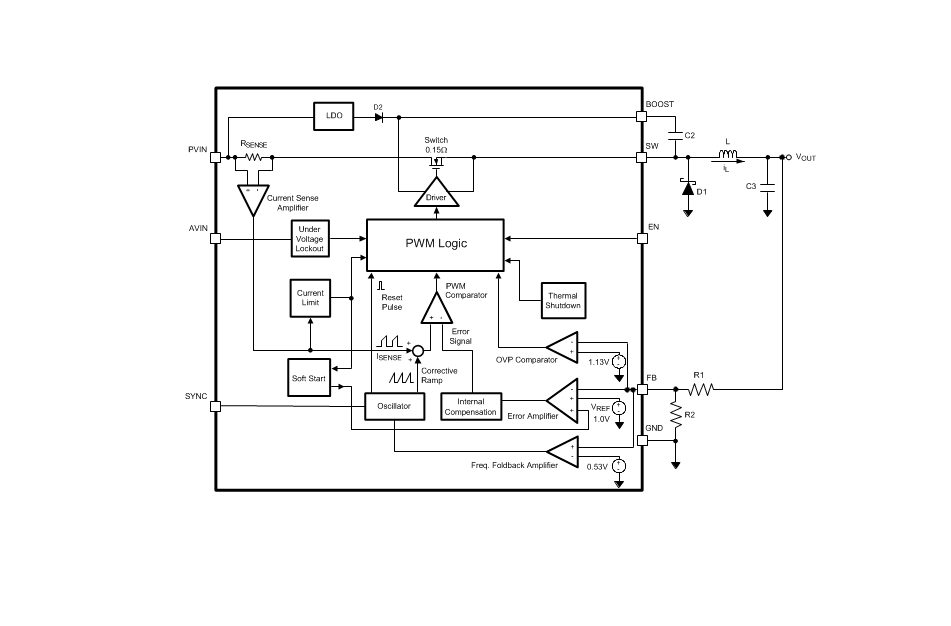

方框圖

1. 產品概述

LMR12020 是一款由德州儀器（Texas Instruments）生產的20V輸入、2A輸出的降壓（Buck）直流/直流轉換器。該轉換器集成在一個10引腳的WSON封裝中，適用于需要高效率、小尺寸解決方案的電源應用，如點負載轉換和空間受限的應用。

2. 主要特性

• ?高輸入電壓范圍?：支持3V至20V的輸入電壓。
• ?高輸出電流?：最大輸出電流可達2A。
• ?高頻開關?：固定2MHz開關頻率，可同步至1MHz至2.35MHz。
• ?高效率?：最高可達90%的效率。
• ?小型封裝?：采用3x3x0.8mm的WSON封裝，節省空間。
• ?易于使用?：內部補償和軟啟動功能，簡化設計。

3. 功能描述

• ?峰值電流模式PWM控制?：提供快速瞬態響應和準確調節。
• ?同步整流?：提高轉換效率。
• ?頻率同步?：允許與外部時鐘同步，減少EMI。
• ?熱關斷?：防止過熱損壞。
• ?輸出過壓保護?：保護負載免受過壓損害。

4. 電氣特性

• ?輸入電壓范圍?：3V至20V
• ?輸出電壓范圍?：1V至18V
• ?開關頻率?：2MHz（可同步至1MHz至2.35MHz）
• ?最大輸出電流?：2A
• ?關斷電流?：70nA

5. 應用信息

• ?典型應用?：點負載轉換，如從3.3V、5V和12V電源軌轉換。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計。
• ?布局考慮?：強調了緊湊布局、地平面和形狀路由、FB環路以及PCB布局總結的重要性。

6. 熱特性

• ?熱阻?：θJA為33°C/W（WSON封裝）
• ?結溫范圍?：-40°C至125°C

7. 封裝與材料信息

• ?封裝類型?：10引腳WSON封裝
• ?材料信息?：提供了封裝尺寸、引腳布局和熱特性的詳細信息。

8. 設計支持

• ?WEBENCH?工具?：支持自定義設計和電氣/熱仿真。
• ?社區資源?：提供TI E2E?在線社區和設計支持，方便工程師交流和解決問題。

LMR12020是一款高性能、易于使用的降壓直流/直流轉換器，適用于需要高效率、小尺寸和寬輸入電壓范圍的電源應用。其高頻開關和同步整流技術有助于提高轉換效率，而內部補償和軟啟動功能則簡化了電路設計過程。
